Prototipado rápido y fabricación de prototipos de polímero


Prototipos funcionales fabricados de polímeros de alto rendimiento

  • Componentes de muestra fabricados de polímeros resistentes al desgaste – Desde piezas individuales hasta la fabricación de series
  • Ahorro de tiempo adicional con un simple pedido online y entrega inmediata: los pedidos recibidos antes de mediodía pasan a la entrega nocturna, y todo ello sin cargo adicional para pedidos de más de 150 €.
  • Amplia variedad de materiales: plásticos de alto rendimiento para la fabricación de prototipos (¿Necesita ayuda con la selección?)
  • Asesoramiento competentepara su planificación de proyecto y sus diseños

Nuestro servicio de prototipos

Convertir ideas en algo tangible: en la ingeniería mecánica, los prototipos aseguran que los modelos estén disponibles rápidamente, acelerando el desarrollo del producto, permitiendo visualizar conceptos nuevos y reduciendo considerablemente los errores de diseño. Además de piezas de series, igus® tiene amplia experiencia en la fabricación de piezas especiales y prototipos para gran variedad de aplicaciones en movimiento y puede proporcionarle ayuda profesional para su proyecto.
Más información sobre fabricación de prototipos con igus®

Fabricación aditiva

Prototipado rápido con fabricación aditiva

  • Configurar modelos 3D online o cargar modelos
  • Sin costes de mecanizado
  • Precios y plazos de entrega disponibles inmediatamente
  • Envío en 24 horas

Impresión 3D de piezas resistentes al desgaste

Fabricación rápida (print2mold)

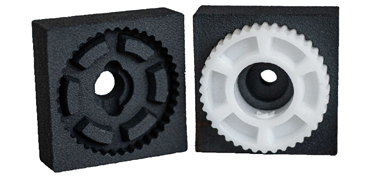

Prototipos y componentes de muestra mediante moldeo por inyección

  • Moldes realizados mediante fabricación aditiva, de forma rápida y económica
  • Disponible para los 55 materiales iglidur®
  • Proceso idóneo para piezas de prueba y preseries de material original
  • Piezas especiales moldeadas por inyección disponibles a partir de 5 días laborables

Fabricación rápida de piezas moldeadas por inyección

Ciclo de desarrollo rápido del producto: desde el prototipado rápido a la fabricación rápida

Piezas de moldeo por inyección y producción en serie, todo de una mano.

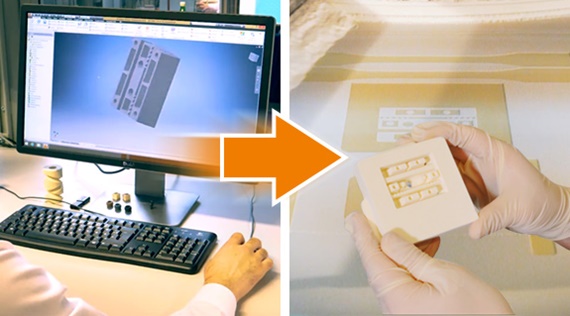

1. Prototipado rápido: cargue el modelo 3D de su componente funcional al servicio de impresión 3D online, rápido y fácil. Aquí se le mostrará inmediatamente el precio, el plazo de entrega y la selección de material. Al mismo tiempo se comprueba la viabilidad de fabricación en lo relativo a los grosores de pared y tamaño del componente. En la impresión 3D,  igus® utiliza exclusivamente sus materiales de cojinetes de fricción, cuya resistencia al desgaste es hasta 50 veces mayor que la de materiales convencionales de impresión en 3D.


2. Fabricación rápida (print2mold): si hay requisitos especiales de material que los materiales existentes para impresión 3D no pueden cumplir, se utiliza print2mold. También se selecciona si los prototipos o componentes de las preseries se tienen que fabricar con el material de las series posteriores. En el método print2mold, se utiliza la fabricación aditiva para crear el molde de inyección de plástico o  de metal , siendo un 80% más económico que los moldes de inyección fabricados por medios convencionales. Los moldes fabricados de esta manera se utilizan posteriormente para fabricar su pieza especial resistente al desgaste en cinco días laborables como máximo. Pueden ser utilizados para varios pedidos, lo que permite una reducción de costes adicional.


3. Fabricación rápida: si el material del prototipo y el molde para su aplicación han sido validados, el componente deseado puede encargarse con el método de fabricación más adecuado. Este método podría ser la fabricación rápida (10 a 10.000 unidades), fabricación mecánica con material en barra (10 a 10.000 unidades), moldeo por inyección regular (3.000 unidades o más)  o sinterización por láser (1 a 10.000 unidades). Estaremos encantados de asesorarle – igus® le asesorará en todos los pasos de desarrollo del producto.


Materiales iglidur® para fabricación de prototipos

Plásticos resistentes al desgaste para crear rápidamente prototipos con sus propias instalaciones

  • Filamentos
  • Polvo para sinterizado por láser

Tienda de material para prototipado rápido

  • Gran variedad de materiales
  • Barras redondas, barras huecas y placas

Tienda de material plástico en barra

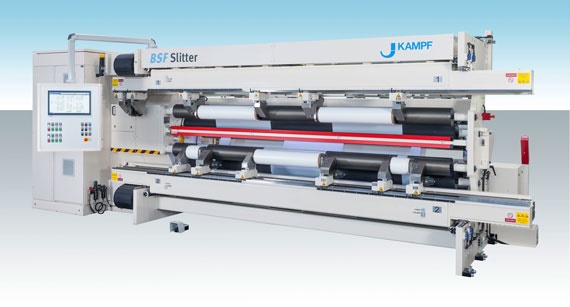

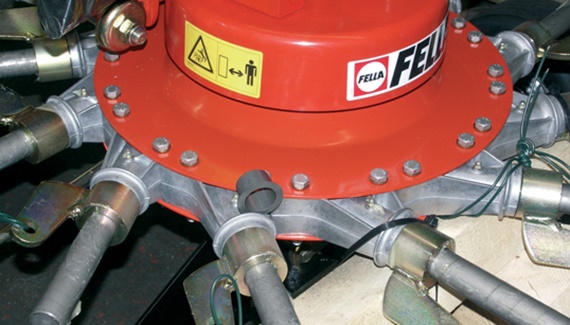

Aplicaciones de nuestros clientes y referencias

¿Qué es el prototipado rápido?

... ¿y cómo puede ayudar a mi empresa?

Definición de prototipado rápido: en la ingeniería mecánica, el "prototipado rápido" se usa para referirse a la fabricación rápida de componentes de muestra que comienza con un modelo 3D digital. En lenguaje común, prototipado rápido es una de las categorías de fabricación aditiva, pero, en el desarrollo del producto concreto, el término se entiende específicamente como un método para pruebas de diseño rápido bajo condiciones reales.

Ventajas del prototipado rápido:

Velocidad - iteraciones, desarrollo y comercialización mucho más rápidos

Quienes optimizan el proceso de desarrollo de su producto ganan la competición por sus soluciones innovadoras. El prototipado rápido y su proceso generativo permite realizar, probar y adaptar fácilmente nuevos conceptos, todo ello de forma rápida e iterativa. Los diseñadores y socios pueden probar prototipos plenamente funcionales antes directamente en la aplicación y proporcionar comentarios, eliminando la necesidad de pasos intermedios y asegurando que el producto finalizado esté listo antes de lo que sería posible con métodos de prototipado convencionales.


Rentabilidad: menos esfuerzo, menos errores, menos costes

Eliminando plantas, herramientas especiales y esfuerzo manual se reducen los costes. El prototipado rápido está basado en modelos digitales que no necesitan ser almacenados y cuyos ajustes no suponen costes adicionales. Los modelos 3D a partir de prototipos pueden ser fabricados rápidamente de forma económica, ya sean piezas individuales o series pequeñas y en colaboración con proveedores de servicio especializados con los conocimientos necesarios y varios sistemas de impresión, requisito esencial para proporcionar el mejor resultado posible. Sin embargo, la fabricación de prototipos con los sistemas propios de la empresa puede ser rentable si se utilizan con frecuencia, ya que se eliminan el tiempo de fabricación y los costes asociados a los servicios externos.  Las pruebas con prototipos funcionales ya en la fase de desarrollo reducen enormemente el riesgo de errores durante la fabricación del producto final, ya que el diseño, el material y el ajuste ya han sido probados exhaustivamente en ese momento.


Flexibilidad, más libertad de diseño, más optimización, más innovación

La fabricación aditiva y los métodos de prototipado rápido permiten la implantación de ideas y diseños que habitualmente son impensables o muy difíciles de poner en práctica. Esto permite realizar, probar, optimizar y refinar rápidamente soluciones innovadoras hasta que funcionen como se desea. También ofrece muchas opciones para la selección de materiales, ya que los prototipos pueden fabricarse sin mucho esfuerzo a partir del material o materiales necesarios y compararse directamente entre sí en la aplicación. Así pues, es posible fabricar múltiples prototipos de diversos materiales con el fin de abarcar directamente múltiples funcionalidades.


Sostenibilidad, procesos más rápidos, menos desperdicios, más opciones de reciclaje

Los métodos de fabricación generativa generan mucho menos desperdicios que los sustractivos y requieren menos material. Mientras algunos métodos requieren la creación de estructuras de apoyo que tienen que ser quitadas después de imprimir, los polvos no utilizados para esos métodos, como el sinterizado selectivo por láser, pueden ser reutilizados para otros prototipos. El tiempo y material ahorrados en el prototipado rápido se pueden usar para otros proyectos.

Prototipado rápido


--> Procesos de prototipado rápido

  • Sinterizado por láser (SLS)
  • Modelado por deposición fundida (FDM)
  • Fabricación rápida: piezas moldeadas por inyección con moldes impresos en 3D
  • Métodos sustractivos: material en barra
  • Otros métodos comúnmente usados que igus® no utiliza (aún)
  • ¿Qué método es el que mejor combina con mi proyecto?

--> Tipos de prototipos
  • Diseño del prototipo
  • Prototipo geométrico
  • Prototipo funcional
  • Prototipo técnico
  • Prototipado industrial: series pequeñas de estas unidades como vehículos preseries

Métodos de prototipado rápido

El método usado para fabricar prototipos depende de los requisitos de la aplicación principalmente. Las propiedades mecánicas de una muestra vienen determinadas no solo por el material, sino también por el método de impresión y su aplicación específica. El tiempo y número de prototipos a fabricar afecta además a la selección del método de impresión.

Sinterizado selectivo por láser

Este método es perfectamente compatible con la fabricación de piezas individuales personalizadas y con series de hasta 10.000 unidades. En este método, el láser funde polvo termoplástico capa por capa para crear el modelo específico. Los prototipos creados con este método tienen una capacidad de carga especialmente alta. Es el método de fabricación aditiva más frecuentemente usado en igus®, ya que  tiene una resistencia, precisión y precio del componente superiores. También ofertamos varias opciones de acabado, como pintura y pulido.

FDM (Fused Deposition Modeling)

Basado en filamentos de plástico especiales, este método permite crear componentes especialmente robustos en pequeñas cantidades. Una ventaja importante del método FDM es la amplia selección de materiales para requisitos especiales, tales como temperaturas altas o contacto con alimentos y su facilidad de combinación comparativamente fácil con varios materiales para fabricar prototipos. Este método no permite elaborar geometrías complejas tan flexiblemente como con sinterización por láser.

Fabricación rápida (print2mold): piezas moldeadas por inyección con herramientas moldeadas por inyección de fabricación aditiva.

Para el prototipado industrial, producción de alto volumen de prototipos funcionales, y requisitos especiales del material, la fabricación aditiva de herramientas moldeadas por inyección es una buena idea frecuentemente.Una selección de materiales más amplia está disponible ya que no todos los plásticos para impresión 3D están disponibles. Esta tecnología permite la fabricación de prototipos técnicos que son en gran medida idénticos con al producto final, pero las peculiaridades del moldeo por inyección limitan la libertad de diseño más de lo que lo harían los prototipos impresos en 3D. Dependiendo de los requisitos y la necesidad del número de unidades, los moldes de inyección son fabricados de metal o con el método de estereolitografía (SLA)

Métodos sustractivos: material en barra

Los prototipos fabricados con material en barra permiten también alcanzar las propiedades del material y mecánicas ya en la fase de prueba y probarlas en su plena funcionalidad. Para este método el material es retirado mecánicamente con métodos, como el fresado, para fabricar la pieza de trabajo necesaria a partir de la materia prima. La ventaja de esta tecnología es que elimina ciertas limitaciones que están presentes en la impresión 3D, tales como el grosor de pared mínimo. La selección de material para el prototipado con material en barra es más amplia que para la fabricación aditiva. La ventaja de coste de este método es la producción de grandes cantidades o piezas especialmente simples.

Otros métodos de prototipado comúnmente usados

Mientras igus® utiliza los métodos enumerados arriba para fabricar prototipos de plástico, hay otros métodos en el sector de la producción de prototipos para varios materiales, incluyendo la fundición en vacío, la elaboración de contornos, formación de polvo láser, moldeado por inyección de plástico y fabricación por laminado en capas  .

Tipos de prototipos

  • Prototipo de diseño: esta clase de prototipo se construye para probar si el objeto realizado cumple con los requisitos ópticos y se ajusta al concepto en general. Estos modelos no tienen funcionalidad y pueden ser fabricados de plásticos estándar.
  • Prototipo geométrico: tiene las dimensiones exactas de la aplicación y puede ser instalado para ver si son necesarias otras modificaciones para ajustarse a ellas. Esto también permite comprobar y consolidar los requisitos del material necesario.
  • Prototipo funcional: permite alcanzar las funcionalidades centrales del componente previsto y puede ser probado directamente en la aplicación. Para estos se recomienda usar una serie pequeña de las piezas de muestra para probarla bajo varias condiciones.
  • Prototipo técnico: si la geometría final y el material están decididos, la aplicación terminada se prueba con el prototipo técnico en uso. El modelo ya coincide completamente con el producto final en lo relativo a material, comportamiento mecánico y geometría.
  • Prototipado industrial: antes de que un producto se convierte en producción en masa, frecuentemente se fabrican series pequeñas especialmente en la industria automovilística (p. ej., para preseries de vehículos) para que los clientes pueden probar el modelo nuevo. En esta etapa de desarrollo del producto, las modificaciones del material son necesarias muchas veces.
