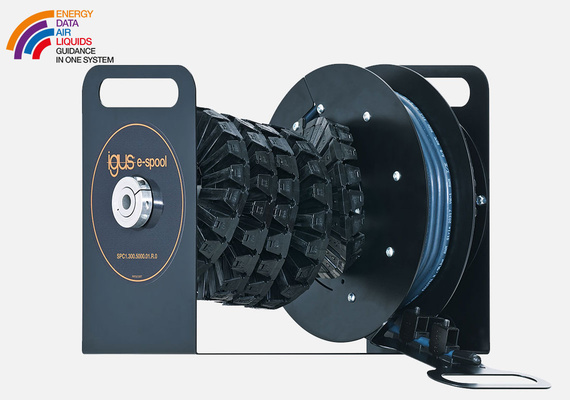

e-spool® de extracción manual

e-spool de extracción manual
El e-spool con extracción manual se ha desarrollado para aplicaciones en las que solo se extrae un cable o tubo manualmente. De este modo, un trabajador puede hacer que el cable de un panel de control o de una herramienta conectada por cable se extienda a la longitud necesaria y se vuelva a enrollar de forma compacta después de su uso. Para que el cable no esté siempre bajo tensión, se ha integrado un carrete de inercia. De este modo, se puede bloquear la longitud de la extensión. Este sistema de suministro de energía permite implementar una longitud de cable de hasta 5 m.
  • Enrollador de cable compacto sin colector que ahorra espacio
  • Mecanismo de bloqueo integrado contra el rebobinado involuntario (muy similar a un cable de aspiradora)
  • También adecuado para tubos de líquidos o aire
  • Manivela con opción de montaje y alivio de tensión
Áreas típicas de aplicación:
Paneles de control para robots, estaciones de trabajo y líneas de montaje

Referencia Recorridos de retracción
listo para enviar en 8 semanas desde Alemania SPC1.300.5000.01.R.0 5000 6.844,59 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog

Pautas de llenado del e-spool

Debido a la tensión mecánica especial en un e-spool, recomendamos utilizar los cables chainflex. Además, se recomienda respetar las siguientes reglas de llenado:

1. Los cables solo pueden colocarse uno al lado del otro en la cadena portacables. ¡Nunca coloque varios cables uno encima del otro!
2. En el caso de los cables sin apantallar, siempre que sea posible se deben utilizar cables chainflex con revestimiento exterior de TPE.
3. Los cables apantallados deben ser de la familia de cables chainflex CFROBOT.
4. Deben respetarse los radios de curvatura máximos del twisterband utilizado.
5. Si es posible, utilice separadores para proteger los cables contra la superposición y la abrasión. Para aprovechar al máximo el espacio interior, instale los separadores en segmentos alternos.
6. Coloque los cables según el diámetro o el radio de curvatura: los pequeños y delgados hacia dentro y los grandes hacia fuera.
7. Instale un sistema de alivio de tensión en ambos extremos del cable. El nudo de la brida no debe colocarse en la dirección de la cadena.8. Los cables deben instalarse en el sistema twisterband con espacio libre tanto hacia afuera como hacia adentro del eje de rotación.

Instrucciones de instalación

En el caso de una aplicación que se desplace horizontalmente, se debe proporcionar una superficie lisa sobre la que la cadena portacables pueda desplazarse.

Instrucciones de instalación

Instrucciones de montaje del sistema e-spool

Documentación: instrucciones de instalación

Según la Directiva de Máquinas 2006/42/CE
