triflex® RS

Instrucciones de montaje para el sistema TRC y TRE

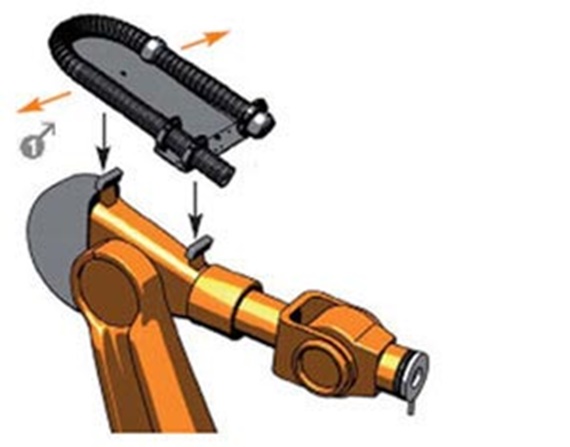

Colocar el triflex® RS premontado en el robot.

1

Sistema completamente desplazable lateralmente.

Montaje sin adaptador triflex® RS

Si el patrón de agujeros es idéntico al robot, el triflex® RS se monta directamente en el robot.

No desplazar los protectores en la posición

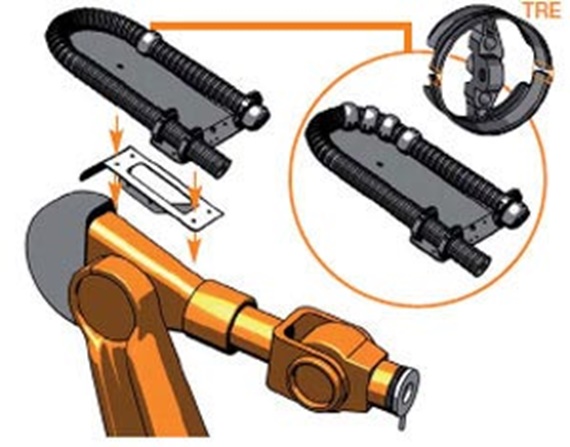

Montaje con adaptador triflex® RS

Si el patrón de agujeros es diferente al robot o a los bordes salientes, se monta un adaptador triflex® RS entre el robot y el triflex® RS y encima el triflex® RS.

No desplazar los protectores en la posición

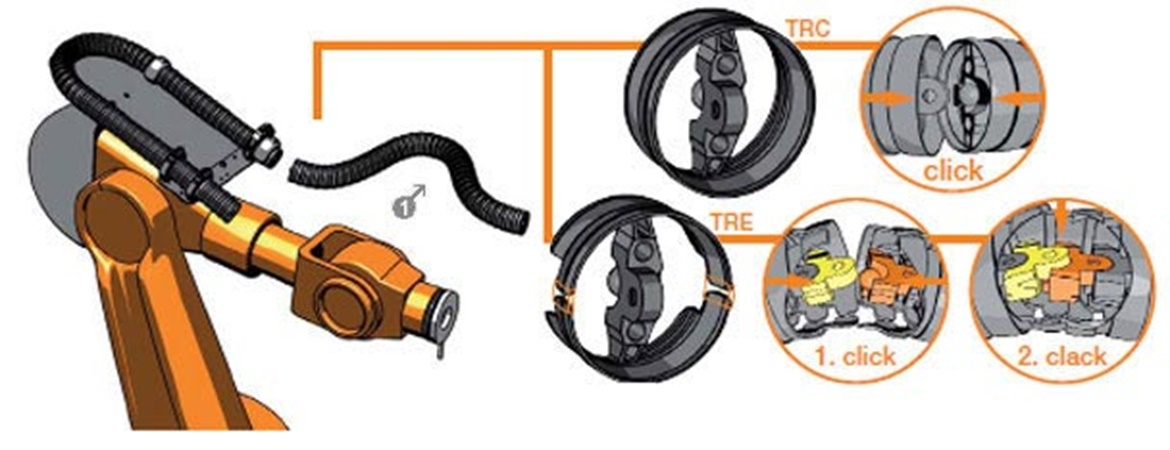

Montar el extremo móvil triflex® R y adaptar la longitud.

1

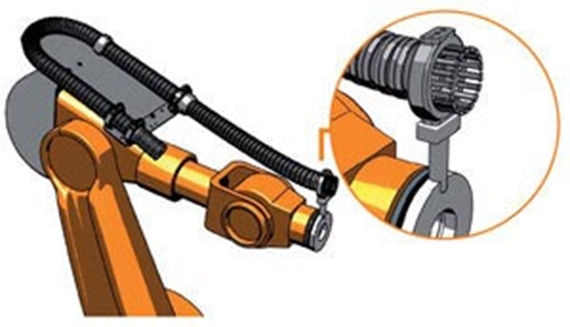

Uso de piezas de conexión para elementos de conexión en el TRE

Montar el elemento de conexión con descarga de tensión en el extremo móvil y fijar el triflex® R.

1

Gancho grande por la parte extreior

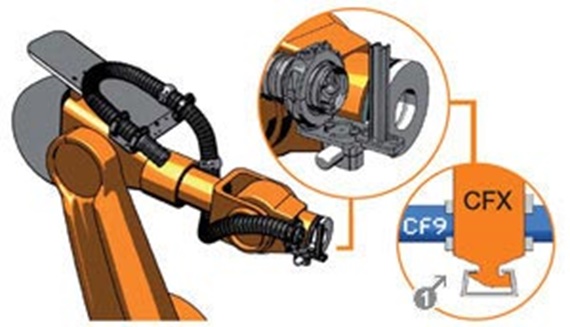

Modelo normal:

Fijación directamente en la aplicación y en la descarga de tensión mediante fijadores de cables en los dientes de descarga de tensión.

Modelo Heavy Duty:

Fijación en el eje adicional montado sobre el robot. Descarga de tensión mediante abrazaderas de descarga de tensión CFX en el raíl en C doble.

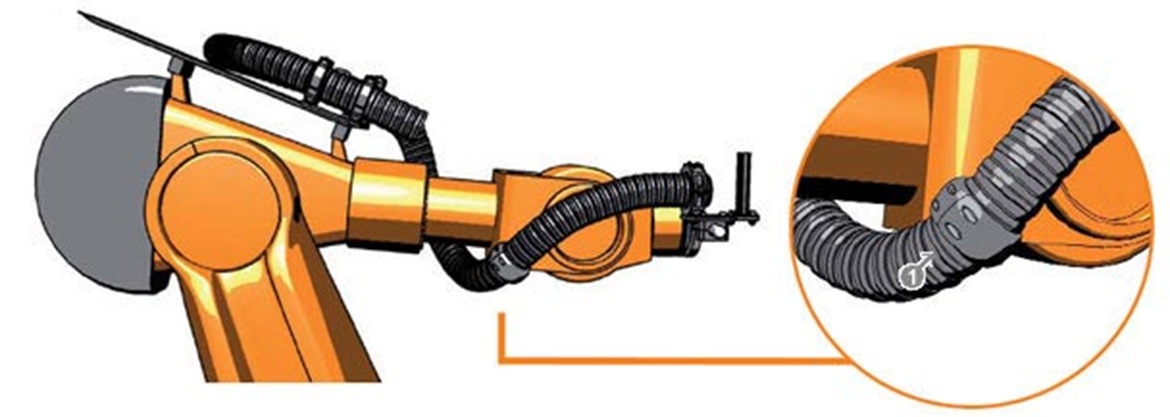

Opcional: Colocar protectores si hay bordes salientes.

1

Protector
