Sistema de guiado de cables guidefast GFC+ para grúas de interior

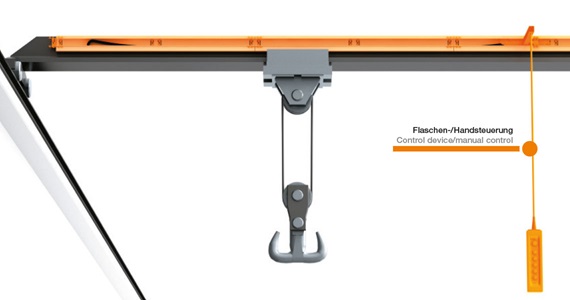

Sistema de guiado de cables guidefast control
El sistema de guiado de cables guidefast se puede instalar directamente en la viga de la grúa. Del mismo modo que el carril de guiado de cables guidefast en los motores del carro para polipasto, este sistema se integra de forma rápida y fácil en la propia viga de la grúa. El carril guidefast asegura que el brazo móvil permanezca en su posición de forma segura, incluso sometido a fuerzas de tracción máximas de forma temporal. El brazo móvil se desplaza fácilmente por la viga de la grúa, independientemente de la posición del elevador.
  • Seguro y ahorra espacio. Sin enredos de cables
  • Integrado en el diseño de la viga de la grúa
  • Transmite energía, datos y señales
  • Independiente del fabricante
  • Compatible con los conectores de paneles de control de todos los fabricantes
Sistema de guiado de cables guidefast control
Ejemplo de pedido: para un carril de 20 m de largo y
350 mm de longitud voladiza
  • Carril de guiado de 10 piezas GFC.1.91.30.025.2000
  • 2 conjuntos de amortiguadores GFC+.917.670
  • 1 pieza para el punto móvil GFC+.917.934.350
  • 662 eslabones de 10.025.048.0 + 1 conjunto de 1025.34PZ

Gama de producto:

Carril de 2.000 mm con 2 terminales incluidos

N.º de art. Altura interior Anchura interior
GFC.1.91.30.025.2000 18 25 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Consulta de precio Consulta de precio
myCatalog myCatalog

Terminal para brazo móvil

Amortiguador (pieza final)

Vídeo de instalación del sistema guidefast

Montaje del sistema guidefast directamente en la viga de la grúa

  • Fije el soporte del sistema guidefast con intervalos de 1 metro
  • Coloque los carriles de guiado y deje un espacio de 2 mm entre las piezas del carril.
  • Instale el terminal fijo de la cadena portacables en el carril y alivie la tensión con abrazaderas para cables.
  • Instale el carril de guiado
  • Instale el terminal móvil de la cadena portacables en el carril
  • Monte los topes finales al principio y final de la carrera

Más información:

Resumen del sistema de guiado de cables en grúas
Ejemplos de aplicación en grúas
