Cadenas portacables, cables y cojinetes para microelectrónica

Una partícula invisible a simple vista puede destruir un componente microelectrónico y reducir la eficacia global. Por ello, los fabricantes se esfuerzan constantemente para mantener la pureza del aire de las salas de producción. En este aspecto, igus les ayuda suministrando sistemas de cadenas portacables compatibles con salas blancas y cables fabricados en polímeros de alto rendimiento resistentes al desgaste. Además, nuestras soluciones son económicas y compatibles con ESD, y su diseño modular permite ampliarlas con flexibilidad en cualquier momento. Principalmente, se encuentran en máquinas y sistemas pick and place, sistemas de control de calidad que utilizan cámaras y sensores y aplicaciones de packaging.

Ámbitos de uso

Un microscopio procesa una oblea de semiconductor en una instalación de sala limpia.

Industria de los semiconductores

El cabezal de agarre posiciona placas de vidrio en el proceso de producción.

Industria de las pantallas

Celdas de batería en una línea de producción para packs de coches eléctricos en el interior de la fábrica.

Producción de baterías

Productos seleccionados para microelectrónica

Sistema e-skin flat con cápsulas individuales para guiado de cables.

sistema de guiado de cables planos

Apta para salas blancas (IPA ISO Clase 1)
Diseño compacto y modular
Sustitución de cables en minutos
Con elementos trenzados CFCLEAN personalizados para una alta fiabilidad

e-skin flat

Tubos corrugados de dos piezas

Aptos para salas blancas (IPA ISO Clase 1)
Diseño en dos piezas, carcasa superior e inferior
Montaje rápido gracias a la función de apertura tipo cremallera
Para aplicaciones rápidas, cortas y autosoportadas

Tubos corrugados e-skin

Sistema de cadena portacables igus para guiado de cables y mangueras.

e-chain para altas dinámicas

Compatible con salas blancas según IPA ISO Clase 1
Modelo optimizado sin desgaste medible
Funcionamiento especialmente silencioso
Artículos laterales de material ESD, que evitan la carga estática

Cadena portacables C6

Cables CHAINFLEX CLEAN con fondo recortado, cuatro variantes y una con canal de aire.

Cables en salas blancas

Con materiales de revestimiento de alta resistencia al desgaste
Vida útil garantizada de 20 millones de carreras con un radio de 70 mm
La combinación de CFCLEAN y e-skin flat está certificada según la clase 1 de salas blancas

Cables para salas blancas

Carro lineal drylin T con guía lateral y perfil montado.

Guías lineales de funcionamiento en seco

Sin lubricación ni mantenimiento
Certificadas para su uso en salas blancas según las clases ISO 6 a 3
Funcionamiento especialmente silencioso

Guías lineales drylin®

Componente redondo de igus con orificios para una unión de rodamiento o giro.

Plato giratorio con mínima emisión de partículas

Plato giratorio listo para montar, para funcionamiento en seco y libre de lubricación
Elementos deslizantes libres de mantenimiento con baja emisión de partículas
Aro fabricado en aluminio anodizado ligero

Platos giratorios PRT-04

Rodamiento de bolas con anillos blancos de plástico y bolas de acero, aislado.

Rodamientos de bolas libre de lubricación y sin mantenimiento

Rodamientos de bolas fabricados con plásticos de alto rendimiento para un funcionamiento en seco de baja fricción
Alrededor de 50% más económicos y ligeros que los rodamientos de bolas de acero inoxidable convencionales

Rodamientos plásticos de bolas xiros

Material de barras de plástico en varios colores y formas apilado.

Material plástico para mecanizado para componentes personalizados

Fabricados especialmente para el movimiento con materiales iglidur
Autolubricados, coeficientes de fricción muy bajos y resistencia extrema al desgaste
También posible la impresión 3D sin pedido mínimo

Material en barra

Comparación de e-skin flat y CFLEAN con dos cadenas portacables y recorridos curvos de guiado.

Cables totalmente confeccionados

Cables suministrados con conectores y completamente confeccionados
Ahorro de tiempo y costes de montaje
Larga vida útil y predecible gracias a exhaustivas pruebas y controles de calidad

readycable

Casos de éxito

Cadenas portacables disipadoras de energía ESD y cojinetes libres de lubricación en la comprobación de placas de circuitos impresos

Los sistemas de inspección mediante flying probe se utilizan para verificar el correcto funcionamiento de las placas de circuito impreso. Durante este proceso, agujas de prueba contactan y miden componentes electrónicos como las placas de circuito impreso sometidos a aceleraciones de hasta 15 g. Para garantizar un suministro fiable de energía y datos a los cabezales de prueba, en los comprobadores SPEA se utilizan cadenas portacables disipadoras de energía ESD. Además, los cojinetes lineales drylin permiten un ajuste del formato completamente libre de lubricación y sin mantenimiento, sin riesgo de contaminación de los componentes electrónicos.

Más información sobre esta aplicación

La cadena portacables guía cables en un tester Flying Probe de SPEA.

Sistemas de suministro de energía duraderos para sistemas de posicionamiento en la producción electrónica

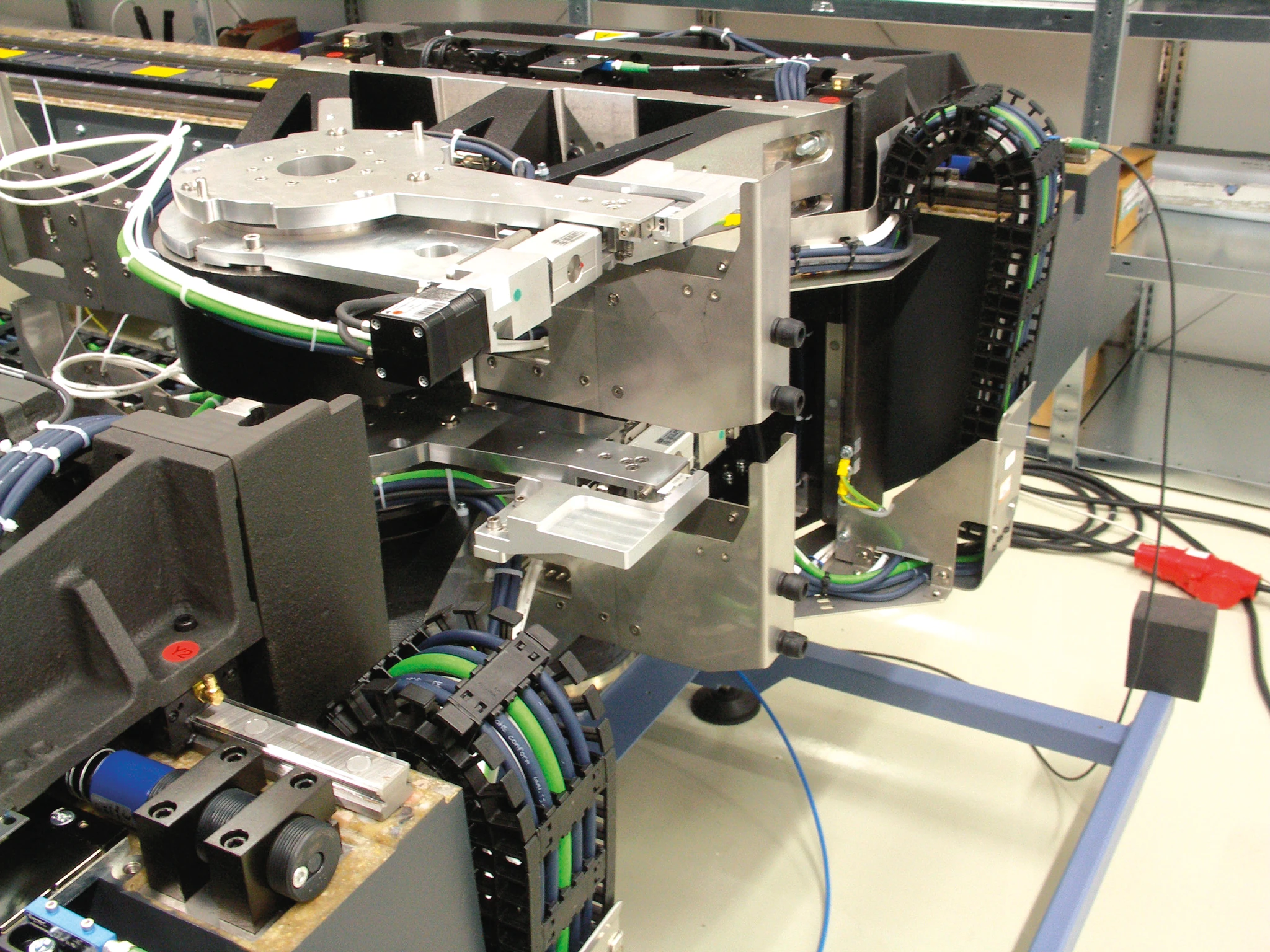

Jenaer Antriebstechnik GmbH confía en nuestros sistemas readychain completamente confeccionados para sus sistemas de exposición y grabado láser. En la unidad de posicionamiento se utilizan cadenas portacables de las series E6 y E3, aptas para salas blancas, equipadas con alivio de tensión, conectores, canales guía y placas de montaje. Estas soluciones permiten guiar de forma segura los cables de accionamiento, los cables del sistema de medición, las líneas de aire comprimido y otros medios necesarios para el funcionamiento del sistema.

Más información sobre esta aplicación

Sistema de automatización igus con cadenas portacables y conjuntos metálicos en una instalación técnica.

Dispensador de adhesivo para módulos de cámara

El principal producto de Mingseal es un dispensador de adhesivo para módulos de cámara. Debido a los estrictos requisitos de funcionamiento sin partículas, al principio se utilizaban sistemas de suministro de energía sellados, lo que impedía una sustitución rápida de los cables y, al mismo tiempo, provocaba un mayor desgaste de estos. Actualmente, el fabricante apuesta por la cadena portacables e-skin®, apta para salas blancas conforme a la ISO Clase 1. Compuesta por una carcasa superior e inferior, el tubo corrugado para salas limpias es rápido y fácil de abrir, compacto y rápido de instalar.

Más información sobre esta aplicación

Ensambladora de PCB de IPTE con e-chains y cables chainflex en una instalación de microelectrónica.

Cables especiales y cadenas portacables para máquinas de colocación de SMD

Para una nueva serie de sus máquinas pick-and-place, Assembléon buscaba cables que pudieran soportar al menos 400 millones de carreras durante los numerosos movimientos de elevación extremadamente rápidos. Gracias a nuestros cables chainflex en combinación con cadenas portacables, el cliente se beneficia ahora de un desgaste mínimo y una fiabilidad máxima.

Más información sobre esta aplicación

Máquina pick-and-place para montaje de placas de circuito con varias alimentaciones y paneles de control.

Montaje fiable de placas de circuito impreso con chainflex y cadenas portacables

El "Speedmounter" de IPTE puede recoger hasta doce componentes diferentes simultáneamente con un único cabezal giratorio y utilizarlos para ensamblar la placa de circuito impreso. Sin embargo, en el pasado, la disponibilidad de los sistemas se veía afectada con frecuencia por problemas de cableado. Nuestros cables de servo chainflex de gran flexibilidad junto con diversas cadenas portacables e-chains han resuelto este problema.

Más información sobre esta aplicación

Movimiento suave en el banco de pruebas de sensores

Hoffmann + Krippner fabrica sistemas de entrada altamente especializados, componentes electrónicos impresos y soluciones para el Internet de las Cosas (IoT). Los productos se someten a pruebas de calidad internas para garantizar que los clientes de sus diversos sectores reciban siempre la mejor calidad. Esto se lleva a cabo automáticamente en una célula de pruebas en la que nuestras guías lineales drylin motorizadas y cadenas portacables garantizan un movimiento fiable.

Más información sobre esta aplicación

Banco de pruebas para microelectrónica con cabezal de prueba de sensor, drylin ZLW y e-chain de igus.

Módulo lineal neumático para ajustes de alta precisión

Una cadena plana SKF12.4.03.01.1 e-skin® de cuatro capas y cables igus® de PVC y TPE proporcionan un suministro de energía fiable para este módulo lineal neumático.

Más información sobre esta aplicación

e-skin flat guía cables en una instalación automatizada.

Sistemas de cadenas portacables en la fabricación de semiconductores

Para la fabricación de Fixload se requiere un ambiente libre de impurezas. Esto se debe al uso altamente sensible de la interfaz de carga para equipos de procesamiento de obleas de 300 mm en la fabricación de semiconductores. Dado que las obleas que se van a procesar están expuestas a su entorno durante la carga, el equipo técnico no debe emitir la más mínima partícula.
Por este motivo, se utiliza una cadena portacables resistente al desgaste que puede emplearse en salas blancas de clase ISO 3 (de acuerdo con la norma DIN EN ISO 146441-1).

Equipo de prueba para sala limpia con carcasa protectora transparente naranja sobre un pedestal.

Manipulación de obleas

Con la cadena portacables E6, el suministro de energía para la manipulación de obleas durante la producción de chips con velocidades de aceleración de hasta 4 m/s2 y velocidades de hasta 6 m/s no supone ningún problema.
