Suministro de energía económico para vigas de grúa y grúas de interior -
rápidamente instalado como solución kit modular

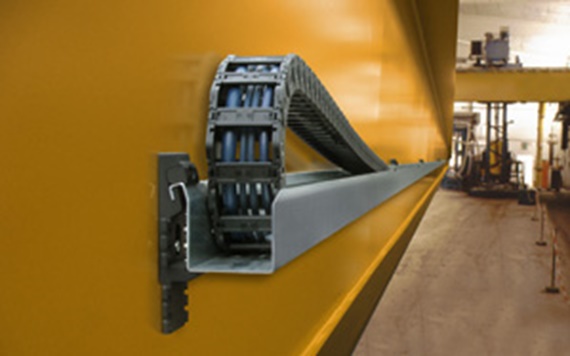

El carril guía guidefast está montado en el lado del carro de la grúa. En caso de instalar en vigas de grúas se puede omitir el soldado de soportes. Los tiempos de instalación son muy breves, ya que el carril de guiado sólo tiene que ser montado en los soportes previamente fijados, y luego ya se fija con unos bloques de fijación. La pequeña cantidad de componentes requeridos y la anchura fija del carril de guiado también contribuyen a una instalación más simple.

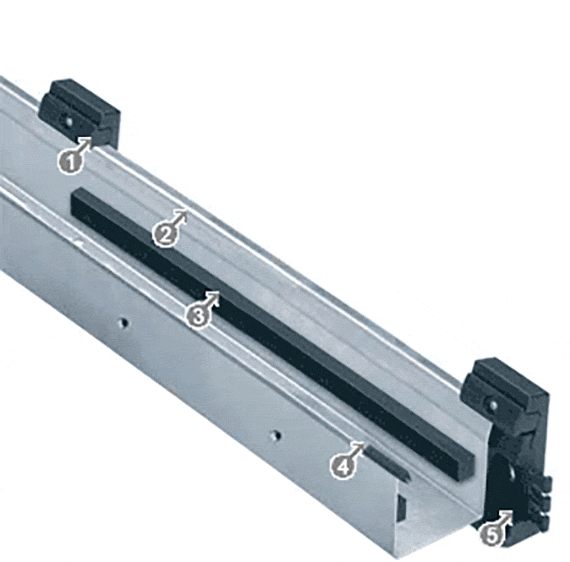

1

Fijación rápida y simple mediante raíles fijadores

2

Carril de pieza única de acero con longitud estándar de 2 m

3

Resistente al desgaste: barra deslizante para pies de montaje central

4

Segmentos de carriles guía irán conectados con clips evitando malas alineaciones

5

Listo: 2 versiones de retenes con alivio de tensión integrado

Sistema de guiado laterl guidefast

Hasta un 80% de ahorro de tiempo en el montaje en comparación con los sistemas de guiado convencionales

Compatible con casi todas las vigas de grúas estándar

2 versiones de terminales con peine integrado, para una disposición fija de los cables en la viga de la grúa ± 5 mm de tolerancia vertical de los terminales

Para la longitud estándar del carril de 2,0 m, con o sin banda de deslizamiento

Apropiado para todas las aplicaciones de montaje lateral, no solo para las grúas

Fácil montaje gracias a los agujeros de los terminales de la cadena

Material estándar: acero galvanizado. También disponible en acero inoxidable. Material 1.4301 (AISI 304) o con una capa de polvo negro

Conductividad según la norma DIN EN 61537: estándar con conector especial

Pruebas de larga duración de resistencia a las vibraciones y entornos exigentes

Juego de componentes de retén

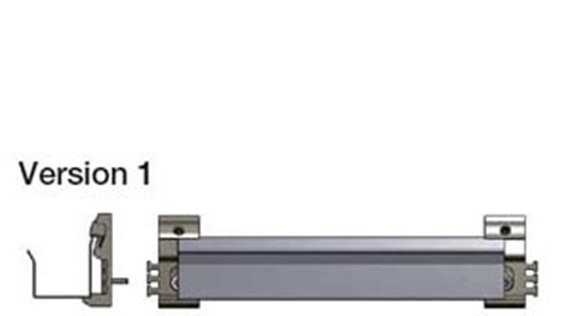

A - Versión 01 - retén corto

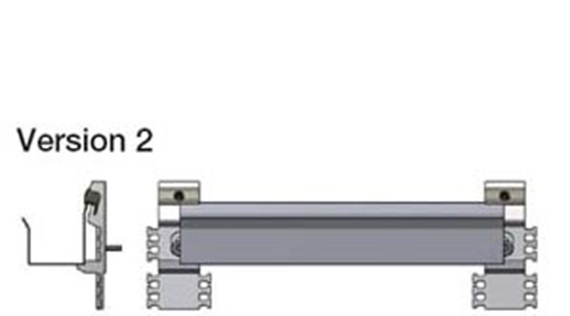

B - Versión 02 - retén largo
C - Bloque de fijación, pieza nº G9.2.10

Ba = Cadena portacables anchura exterior
Bi = Cadena portacables anchura interior
ha = Cadena portacables altura exterior

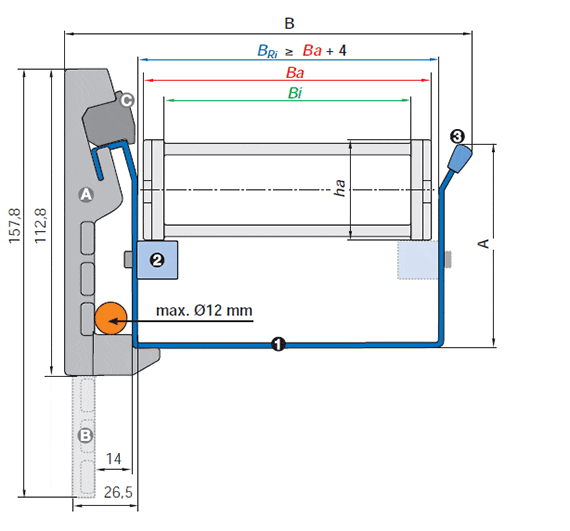

BRi = Anchura interior carril = BRi ≥ Ba + 4

2 versiones: retén con alivio de tensión integrado
A - Versión 01 - retén corto
B - Versión 02 - retén largo

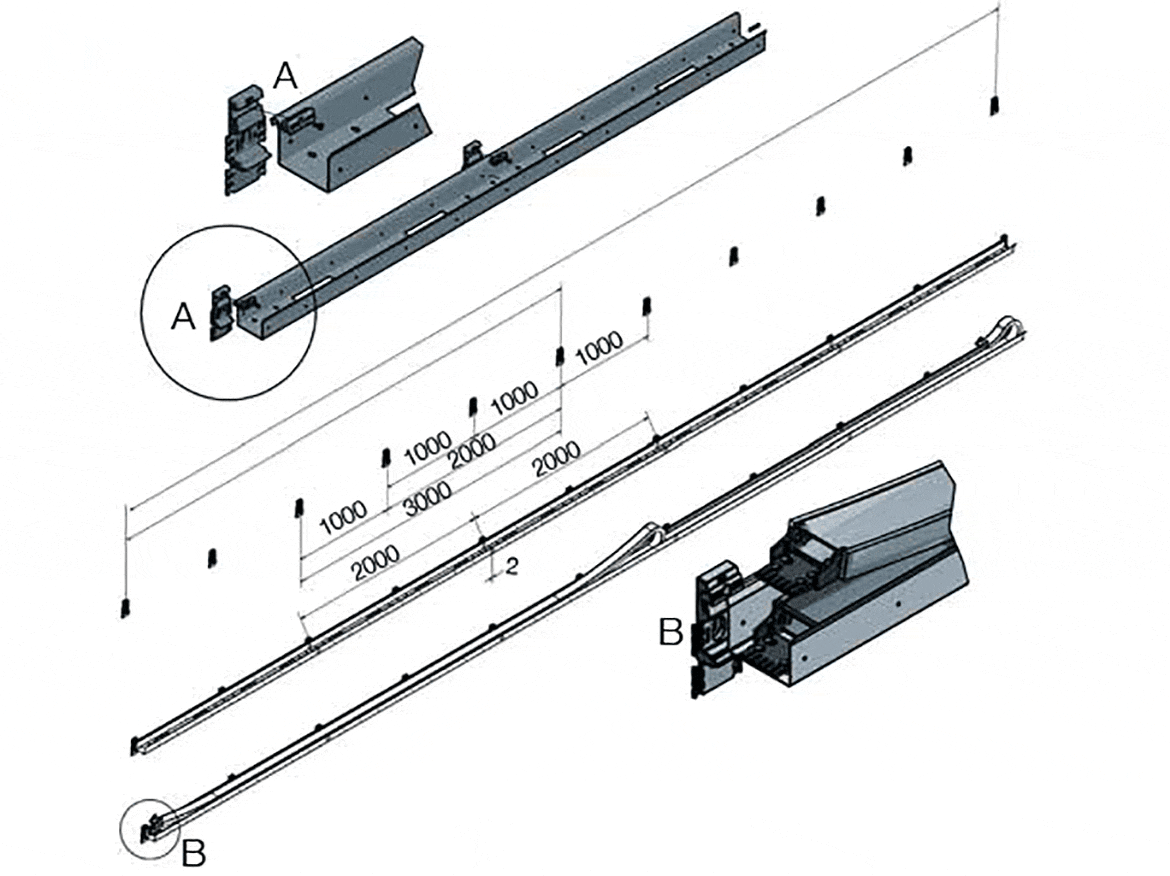

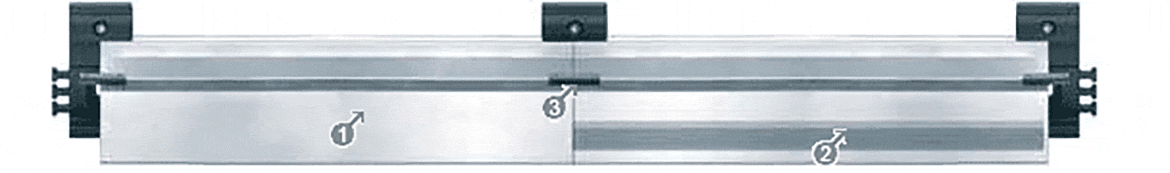

Carril guía guidefast Componentes - juego guidefast 1º Perfil del carril, 2 m cada uno
2º Barra deslizante de plástico, 2 m cada uno, opcional
3º Clip, pieza nº 908.467

Carriles de guiado

Longitud estándar: 2000 mm

Material estándar: acero galvanizado

Todos los elementos disponen de una apertura para insertar el cable.

Disponible también la versión con barras deslizantes instaladas.

Las referencias son diferentes según el tamaño, consulte los detalles en la tabla inferior

Anchura [mm]:



Referencia Para cadenas portacables: con o sin Anchura interior
del carril
A B
    Barra deslizante BRi [mm] [mm] [mm]
GF91.30.025.2000 1500.025.RRR.0 sin barra deslizante 42,5 61 81 a petición Añadir a la cesta de la compra
GF91.30.050.2000 1500.050.RRR. 0 sin barra deslizante 67,5 61 106 a petición Añadir a la cesta de la compra
GF92.30.03.2000 2500.03.RRR.0 sin barra deslizante 58 75 97 a petición Añadir a la cesta de la compra
GF92.30.05.2000 2500.05.RRR.0 sin barra deslizante 77 75 115,5 a petición Añadir a la cesta de la compra
GF92.30.07.2000 2500.07.RRR.0 sin barra deslizante 97 75 135,5 a petición Añadir a la cesta de la compra
GF92.30.09.2000 2500.09.RRR.0 sin barra deslizante 109 75 148 a petición Añadir a la cesta de la compra
GF92.30.10.2000 2500.10.RRR.0 sin barra deslizante 123 75 161,5 a petición Añadir a la cesta de la compra
GF95.30.05.2000 2700.05.RRR.0 sin barra deslizante 70 105 108,5 a petición Añadir a la cesta de la compra
GF95.30.07.2000 2700.07.RRR.0 sin barra deslizante 95 105 133,5 a petición Añadir a la cesta de la compra
GF95.30.10.2000 2700.10.RRR.0 sin barra deslizante 120 105 158,5 a petición Añadir a la cesta de la compra
GF91.31.025.2000 1500.025.RRR.0 con barra deslizante 42,5 61 81 a petición Añadir a la cesta de la compra
GF91.31.050.2000 1500.050.RRR. 0 con barra deslizante 67,5 61 106 a petición Añadir a la cesta de la compra
GF92.31.03.2000 2500.03.RRR.0 con barra deslizante 58 75 97 a petición Añadir a la cesta de la compra
GF92.31.05.2000 2500.05.RRR.0 con barra deslizante 77 75 115,5 a petición Añadir a la cesta de la compra
GF92.31.07.2000 2500.07.RRR.0 con barra deslizante 97 75 135,5 a petición Añadir a la cesta de la compra
GF92.31.09.2000 2500.97.RRR.0 con barra deslizante 109 75 148 a petición Añadir a la cesta de la compra
GF92.31.10.2000 2500.10.RRR.0 con barra deslizante 123 75 161,5 a petición Añadir a la cesta de la compra
GF95.31.05.2000 2700.05.RRR.0 con barra deslizante 70 105 108,5 a petición Añadir a la cesta de la compra
GF95.31.07.2000 2700.07.RRR.0 con barra deslizante 95 105 133,5 a petición Añadir a la cesta de la compra
GF95.31.10.2000 2700.10.RRR.0 con barra deslizante 120 105 158,5 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Consulta de precio Consulta de precio
myCatalog myCatalog

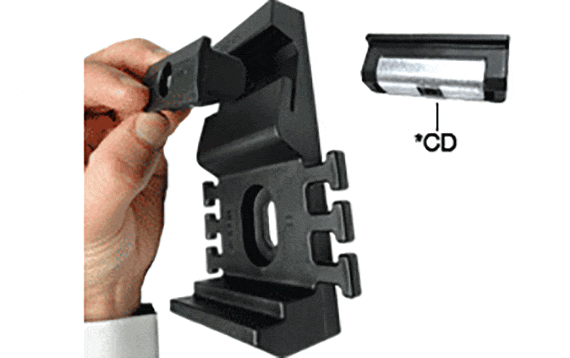

Soporte guidefast corto

Versión con soporte corto

Se entregan con bloque de fijación y tornillo

Bloque de fijación, conductividad incluida - disponible como por DIN EN 61537: estándar

Algunas opciones de fijación para cables tendidos permanentes, por ello es más ahorrador de espacio que la versión larga

Intervalo estándar de soportes: 1 soporte por metro

Numero d’articolo
GF9.2.12 Terminal de fijación corto para carril de guiado Guidefast - bloque de fijación estándar a petición Añadir a la cesta de la compra
GF9.2.12.CD Terminal de fijación suelto con peine corto para carril de guiado Guidefast, con bloque de fijación y conductividad eléctrica a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Consulta de precio Consulta de precio
myCatalog myCatalog

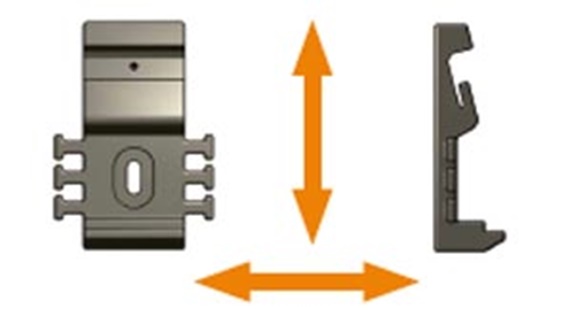

Ajustable en el plano horizontal y vertical.

Soporte guidefast largo

Soporte versión larga

Se entregan con bloque de fijación y tornillo

Bloque de fijación, conductividad incluida - disponible como por DIN EN 61537: estándar

Muchas opciones extras de fijación para cables tendidos permanentemente

Intervalo estándar de soportes: 1 soporte por metro

Numero d’articolo
GF9.2.11 Terminal de fijación largo para carril de guiado Guidefast - bloque de fijación estándar a petición Añadir a la cesta de la compra
GF9.2.11.CD Terminal de fijación suelto con peine largo para carril de guiado Guidefast, con bloque de fijación y conductividad eléctrica a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Consulta de precio Consulta de precio
myCatalog myCatalog
Soporte con sistema de alivio de tensión integrado para la instalación de cables tendidos de forma permanente en la viga de la grúa.

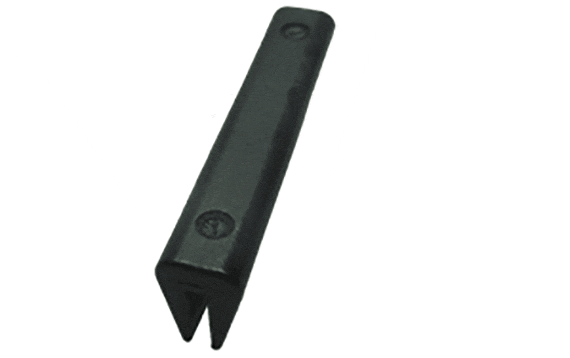

Conector

Proporciona una conexión ininterrumpida de dos piezas de carril

Instalado con una maza de goma

Al pedir el carril guidefast > 1.000 mm un conector está incluido

Referencia
908.467 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

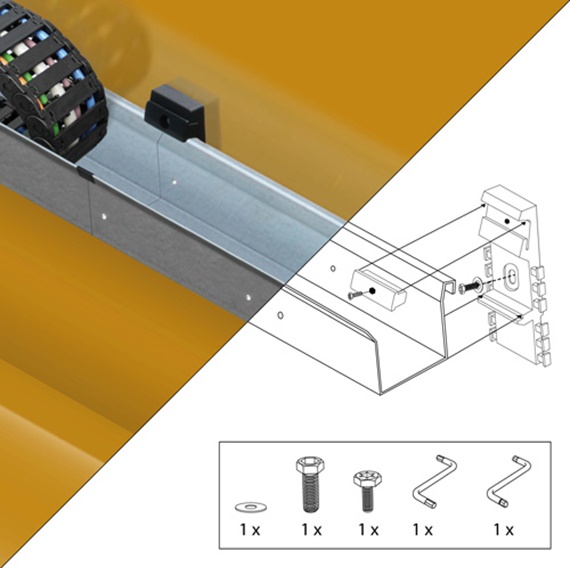

Se monta manualmente en un par de movimientos, el carril de guiado guidefast.
Se instala mediante un tornillo soldado o un tornillo/rosca directamente en la viga de la grúa.
