Cadenas portacables E2/000 - dos piezas - El estándar E2

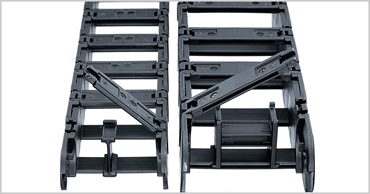

La serie E2/000 es la cuarta generación de igus® en éste tamaño. Toda nuestra experiéncia ha sido puesta en esta serie: instalación fácil y versátil, combinada con robustez - alta estabilidad combinada con funcionamiento silencioso, larga vida útil de los cables y varias opciones de montaje. Es la versión estándar de todos los tipos de la Serie E2/000. Ingenieros mecánicos de todo el mundo confían en ésta gama.

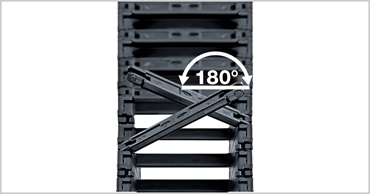

e2 Sistema de apertura especial, por el lado izquierdo o derecho. La tapa abatible puede girar sobre más de 180° por ambos lados.
Tubo portacables E2 Versión tubo portacables semicerrado. Completamente cerrado a lo largo del radio exterior. Radio interior con apertura tanto por la derecha como por la izquierda.

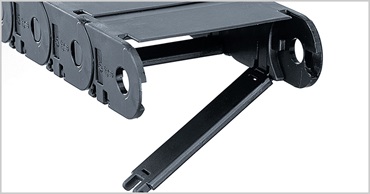

e2 Fijación segura de los separadores y divisores interiores, aún cuando la Cadena está abierta.

Cadena portacables - Ayuda a la selección

Encuéntre rapidamente la Cadena correcta entrando parámetros concretos y con ayuda de la tabla de comparación.

Instrucciones de montaje

Montaje/desmontaje de los eslabones y llenado de tubos portacables.

Ejemplos de aplicación

Aplicaciones en varios sectores industriales y en el laboratorio de ensayos igus®.


Altura interior de 21 mm, cadena portacables, tubo portacables semicerrado, tubo portacables

Series EF2.21

Altura interior hi: 21 mm
Anchos interiores Bi: 25 a 50 mm
Radios de curvatura R: 35 a 180 mm
Paso: 33,3 mm

Serie 1500

Altura interior hi: 21 mm
Anchuras interiores Bi: 15 - 125 mm
Radios de curvatura R: 35 - 180 mm
Paso: 33,3 mm

Serie 1400

Altura interior hi: 21 mm
Anchuras interiores Bi: 15 - 125 mm
Radios de curvatura R: 35 - 180 mm
Paso: 33,3 mm

Serie 1450

Altura interior hi: 21 mm
Anchuras interiores Bi: 15 - 125 mm
Radios de curvatura R: 35 - 180 mm
Paso: 33,3 mm

Serie 1480

Altura interior hi: 21 mm
Anchuras interiores Bi: 15 - 125 mm
Radios de curvatura R: 35 - 180 mm
Paso: 33,3 mm


Altura interior de 25 mm, cadena portacables, tubo portacables semicerrado, tubo portacables

Serie 2500

Altura interior hi: 25 mm
Anchuras interiores Bi: 25 - 125 mm
Radios de curvatura R: 55 - 250 mm
Paso: 46 mm

Serie 2400

Altura interior hi: 25 mm
Anchuras interiores Bi: 25 - 125 mm
Radios de curvatura R: 55 - 250 mm
Paso: 46 mm

Serie 2450

Altura interior hi: 25 mm
Anchuras interiores Bi: 25 - 125 mm
Radios de curvatura R: 100 - 250 mm
Paso: 46 mm

Serie 2480

Altura interior hi: 25 mm
Anchuras interiores Bi: 38 - 103 mm
Radios de curvatura R: 100 - 250 mm
Paso: 46 mm


Altura interior de 35 mm, cadena portacables, tubo portacables semicerrado, tubo portacables

Serie 2700

Altura interior hi: 35 mm
Anchuras interiores Bi: 50 - 175 mm
Radios de curvatura R: 63 - 250 mm
Paso: 65 mm

Serie 2600

Altura interior hi: 35 mm
Anchuras interiores Bi: 50 - 175 mm
Radios de curvatura R: 63 - 250 mm
Paso: 56 mm

Serie 2650

Altura interior hi: 35 mm
Anchuras interiores Bi: 50 - 175 mm
Radios de curvatura R: 100 - 250 mm
Paso: 56 mm

Serie 2680

Altura interior hi: 35 mm
Anchuras interiores Bi: 50 - 100 mm
Radios de curvatura R: 100 - 250 mm
Paso: 56 mm


Altura interior de 45 mm, cadena portacables, tubo portacables semicerrado, tubo portacables

Serie 3500

Altura interior hi: 17 mm
Anchuras interiores Bi: 15 - 50 mm
Radios de curvatura R: 38 - 180 mm
Paso: 30.5 mm

Serie 3400

Altura interior hi: 17 mm
Anchuras interiores Bi: 15 - 50 mm
Radios de curvatura R: 38 - 180 mm
Paso: 30.5 mm

Series 3450

Altura interior hi: 17 mm
Anchuras interiores Bi: 15 - 50 mm
Radios de curvatura R: 38 - 180 mm
Paso: 30.5 mm

Serie 3480

Altura interior hi: 17 mm
Anchuras interiores Bi: 15 - 50 mm
Radios de curvatura R: 38 - 180 mm
Paso: 30.5 mm


Altura interior de 24 mm, cadena portacables, paso pequeño para un funcionamiento silencioso y con velocidades elevadas

Serie 255

Altura interior hi: 24 mm
Anchura interior Bi: 25 mm
Radios de curvatura R: 55 - 250 mm
Paso: 27.8 mm

Series CRC. 255

Series CRC. 255

Altura interior hi: 24 mm
anchura interior Bi: 38-103 mm
radio de flexión R: 150-250 mm
paso: 27,8 mm



Herramienta de montaje

Cadenas portacables 'E"2/000, una apertura más rápida gracias a las herramientas de montaje.

Resumen E2/000 cadena con brida

Parte dos - el estándar E2 como versión de cadena con travesaños extendidos


La E2 estándar

Apertura rápida desde la derecha o desde la izquierda a mano o con destornillador - mecanismo de apertura accesible desde la parte superior

Cierre extremadamente rápido con el dedo - montaje seguro sin fijaciones ni tornillos adicionales

Fijación segura de las divisiones interiores, incluso si el sistema de cadena e-chain® esta abierta

Excelente estabilidad mecánica, duración prolongada

Sectores industriales y aplicaciones típicas

ingeniería mecánica general

Tecnología de manejo de materiales

Maquinaria de construcción

Maquinaria para madera

Máquina herramienta

Maquinaria para cristal

Maquinaria de plásticos

Carreras largas

Semiconductores

Industria del teatro y entretenimiento

Automóviles

Y mucho más

Clasificaciones E/2000

Certificación ESD: versiones eléctricamente conductoras con protección ESD bajo demanda


Clasificación IPA: clasificación de limpieza ISO 3 (DIN 14644-1), a v= 2m/s, con material estándar igumid G 2500.05.055.0

UL94-V0 clasificación bajo demanda


46 dB(A) - valor calculado en el laboratorio de igus®, a v = 1 m/s autosoportado, p.ej., serie 2600.05.075.0
 Cadena portacables E2/000 serie EF2.21 ganadora del premio
iF Design Award

Clasificaciones IPA

Report IG 1303-640-1, probado 1500.050.038.0 a
v = 0,5 / 1,0 / 2,0
ISO clase 2, de acuerdo a DIN EN ISO 14644-1
