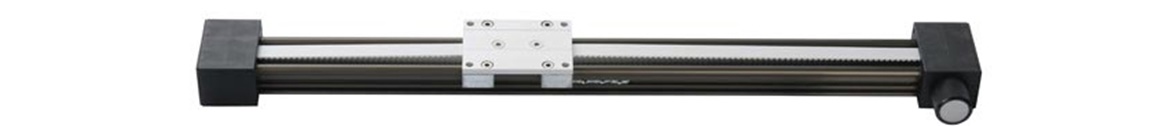

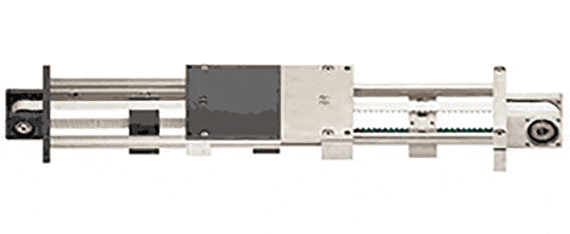

drylin® ZLW - Modulo lineal a correa dentada



El uso de cojinetes plásticos en todas las partes móviles hace del módulo lineal de correa una solución totalmente libre de mantenimiento y lubricantes. El evitar lubricantes también supone una alta insensibilidad a la suciedad y a las partículas que no pueden pegarse a las partes móviles. Con ello, los módulos pueden ser aplicados en múltiples aplicaciones en todo tipo de entornos. Puede seleccionar entre el modelo básico y el estándar en función de la aplicación y sus condicionantes.

Propiedades especiales

Transmisión mediante rodamientos de bolas

Guiado lineal libre de lubricación al utilizar cojinetes plásticos

Varias longitudes de pletina

Perfil de aluminio anodizado duro

Correas de Poliuretano con hilos de acero o neopreno con fibra de vidrio



Serie básica, versión 02 El guiado lineal libre de lubricantes es accionado por una correa dentada de neopreno (negra) reforzada con fibras de vidrio. Cada eje de transmisión, consistente en un cuadrado de acero inoxidable y una rueda dentada de polímeros de alto rendimiento, se apoya sobre 2 rodamientos de bolas. El eje de accionamiento es un cuadrado de acero inoxidable de 6x6 mm. Un adaptador de plástico para un diámetro de eje de 10 mm se entrega con cada módulo.

La serie estándar, versión 02 El guiado lineal, también libre de lubricantes, es accionado por una correa dentada de poliuretano (blanco) con varas de tracción de acero. El eje de transmisión y la corona dentada - de una sola pieza - son de acero revestido (o de acero inoxidable en opción). Los ejes de transmisión se apoyan sobre dos rodamientos de bolas.


¿Cuándo utilizar?

Rápido posicionado de bajas cargas

Movimiento silencioso

Estructura delgada

Aplicación acuática con correa UW

Solución económica al ser versión básica

Funcionamiento continuo

¿Cuándo no aplicar?

Cuando altas cargas deben ser movidas con alto dinamismo

Cuando se requiere una precisión <0,1mm

La versión estándar también está disponible, a petición, como versión 01. Allí, los rodamientos de bolas estriados se reemplazan por cojinetes plásticos iglidur®.

Datos técnicos, accionamientos, construcción del eje con correa dentada

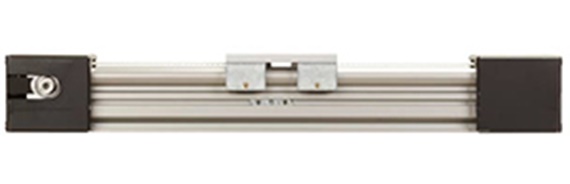

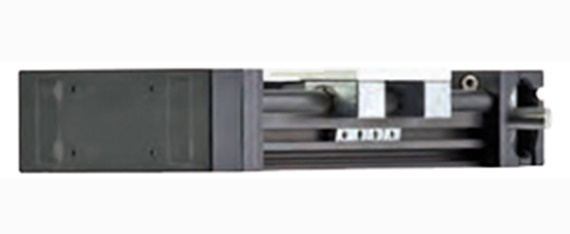

Variantes de ejes con correa dentada DryLin®
drylin® ZLW-1040

ZLW-1040

El eje con correa dentada drylin®ZLW-1040 es la solución ideal para muchas tareas de posicionamiento. La altura es de sólo 45 mm. El largo de la carrera se puede seleccionar libremente (máximo 2000 milímetros). El patín está disponible en 3 tamaños.

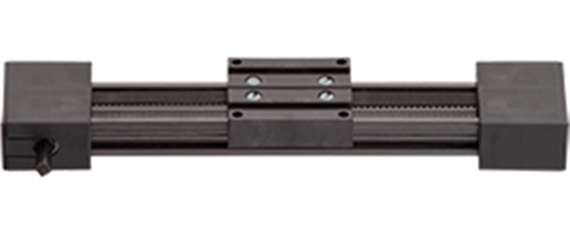

drylin® ZLW-0630

ZLW-0630

EL eje con correa dentada drylin®ZLW-0630 es la solución ideal para tareas de ajuste y posicionamiento en espacios reducidos. La altura es de sólo 31 mm. El largo de la carrera se puede seleccionar libremente (máximo 1000 milímetros).

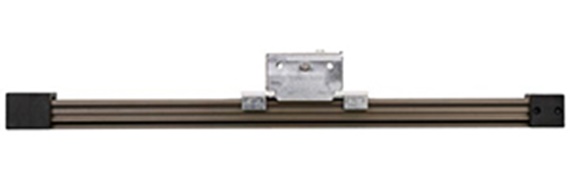

drylin® ZAW-1040

ZAW-1040 Eje de pescante

En el eje de pescante ZAW-1040, la unidad de accionamiento está montada en forma fija, sólo se mueven el perfil y la carga. El perfil del eje es de aluminio anodizado duro. El producto es absolutamente libre de lubricación y resistente a la corrosión. Su peso es escaso y es adecuado para grandes aceleraciones.

Eje con correa dentada de marcha opuesta

ZLW-1040-OD eje con correa dentada de marcha opuesta

Eje con correa dentada 100% libre de mantenimiento y lubricante, para el rápido posicionamiento de marcha opuesta

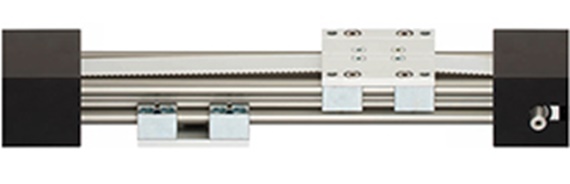

ZLW-0630-OD Módulo lineal con carros opuestos

ZLW-0630-OD Módulo con correa con segundo movimiento opuesto

Módulo lineal con correa dentada 100% libre de mantenimiento y lubricación, para el rápido posicionado en dos puntos opuestos

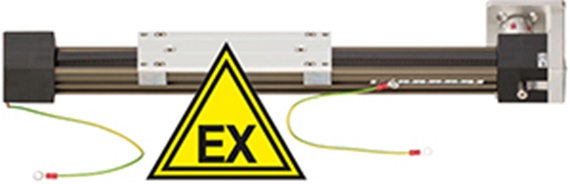

drylin® ZLW: Transmisión por correa dentada para condiciones extremas

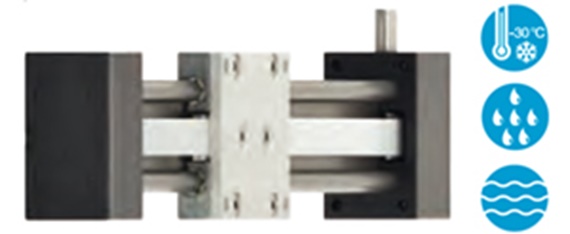

Módulos lineales ZLW-1040 - Especialistas

Versión LT para aplicaciones a bajas temperaturas de hasta -30ºC; Versión UW para uso acuático

Accesorios:

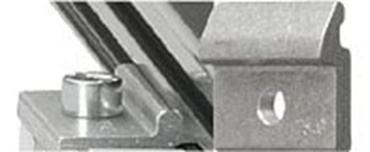

drylin® ZLW - Fijación

Posibilidades de sujeción

El eje lineal drylin® ZLW puede fijarse de diferentes maneras.

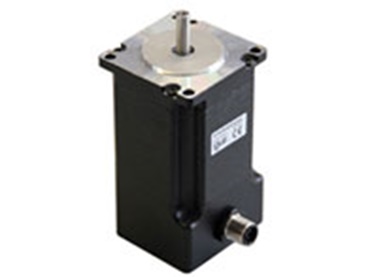

drylin® Motores

Gama drylin® E motores y accesorios Aplicables en Mesas y Módulos lineales drylin®

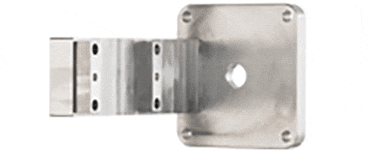

ZLW brida de motor

ZLW – Bridas motor NEMA, estándar y a medida

La brida motor puede ser fijada al travesaño mediante cuatro taladros de fijación.
