Módulo extremo fijo | fijación rápida y simple en el carril guía de súperaluminio

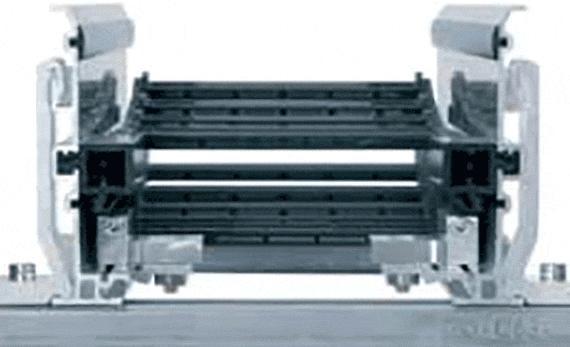

Módulo extremo fijo

Módulo extremo fijo para el carril guía de súperaluminio

El módulo fijo para el extremo del carril permite un montaje rápido y fácil sin perforaciones

Montaje rápido de la cadena portacables mediante la fijación en el carril de guiado

Cambio rápido del terminal fijo de la cadena

No hay necesidad de perforar

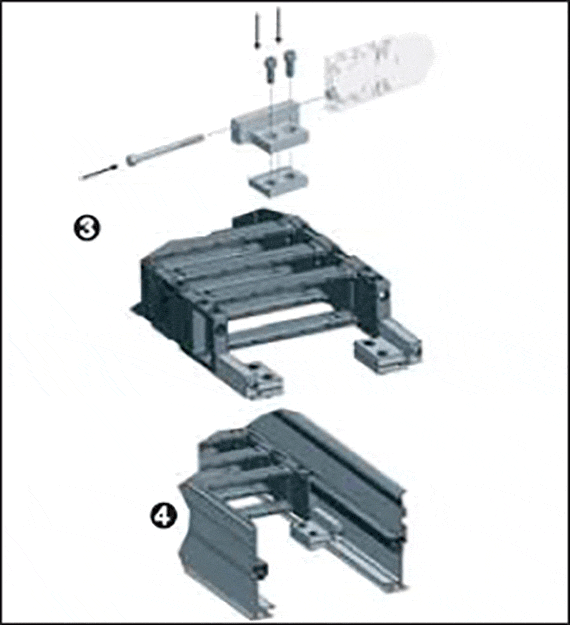

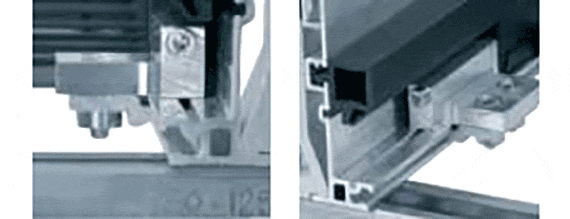

Montaje - A) Módulo fijo para el extremo del carril B) Terminal KMA1. Retirada de los casquillos metálicos existentes
2. Instalación de los casquillos roscados
3. Instalación del módulo fijo
4. Instalación en el carril de superaluminio

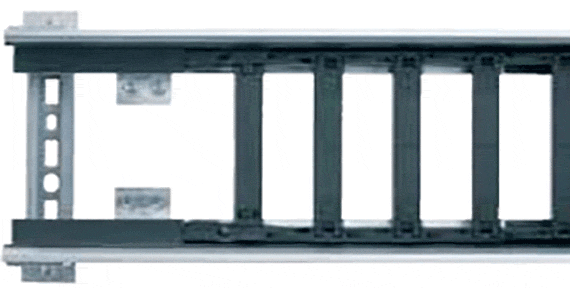

Módulo del extremo fijo para fijar la cadena portacables en el carril guía más pequeño del súperaluminio 970.30.SL

Para terminales de las series 10, 15/R15, B15, 1500. El elemento de bloqueo extremo fijo permite una fijación rápida y sencilla al carril de superaluminio mediante el anclaje y, por tanto, sin necesidad de agujeros.

Fijación rápida de la cadena portacables al carril de guiado de aluminio

Cambio rápido del terminal fijo de la cadena

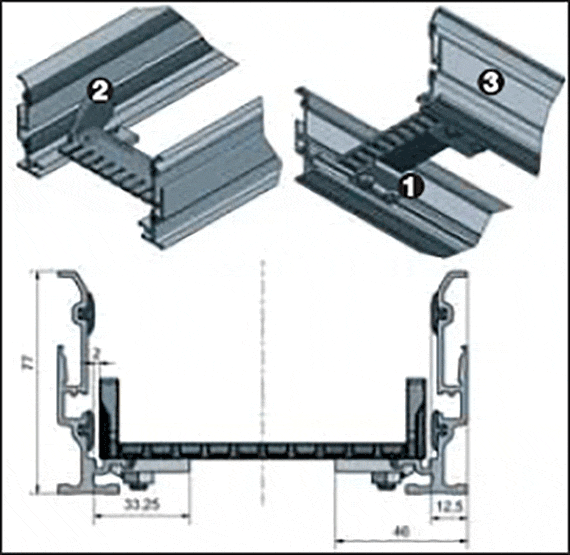

Principio del elemento de bloqueo del extremo fijo: 1. Elemento de bloqueo 970.80
2. Terminal
3. Carril de guiado de superaluminio 970.30.SL
Módulo extremo fijo - fijación rápida y simple en el carril guía de súperaluminio sin perforar

Módulos para terminales fijos fabricados en plástico (estándar)

Referencia Para el carril de guiado
de superaluminio		 Para cadenas portacables
de la serie		 Uso a partir de
anchura interior incluida (Bi)		 Terminal
listo para enviar en 72 horas desde Alemania 970.80 970.30.SL | 970.31.SL / 970.30.SL | 970.32.SL 10, B15, 15/R15 / 1500 .050 una pieza 169,77 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania 971.80.4 971.30.SL | 971.31.SL 2500, 255 ,07 KMA 118,85 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania 972.80.4 972.02.30.SL | 972.02.31.SL | 972.30.SL | 972.31.SL E4.28/R4.28, E4.31L/R4.31L, E6.35
E4.32/H4.32/R4.32, E4.38L/R4.38L, E6.40/R6.40 		.06 KMA 120,38 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania 973.81.5 973.30.SL | 973.31.SL E4.42/H4.42/R4.42, E4.48L/R4.48L, E6.52/R6.52 ,10 KMA 121,30 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania 973.80.5 973.30.SL | 973.31.SL 3500, R68 ,100 KMA 122,66 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania 974.81.5 974.30.SL | 974.31.SL 14040/14140/R18840, 14240/14340 .10 KMA 123,32 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania 974.80.5 974.30.SL | 974.31.SL E4.56/H4.56/R4.56, E6.62 ,10 KMA 124,66 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Módulos para punto fijo fabricados en aluminio

Referencia Para el carril de guiado
de superaluminio		 Para cadenas portacables
de la serie		 Uso a partir de
anchura interior incluida (Bi)		 Terminal
listo para enviar en 72 horas desde Alemania 972.82 972.02.30.SL | 972.02.31.SL E4.28/R4.28, E6.35 6 KMA 264,94 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania 973.81 973.30.SL | 973.31.SL E4.42/H4.42/R4.42, E4.48L, E6.52/R6.52 0 KMA 497,10 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania 973.80 973.30.SL | 973.31.SL 3500, R68 100 KMA 393,13 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania 971.80 971.30.SL | 971.31.SL 2500, 255 7 KMA 263,65 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania 972.81 972.30.SL | 972.32.SL 2700, R58 6 KMA 287,25 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania 974.80 974.30.SL | 974.31.SL E4.56/H4.56/R4.56, E6.62 10 KMA 400,85 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania 974.81 974.30.SL | 974.31.SL 14040/14140/R18840, 14240/14340 10 KMA 410,69 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania 975.80 975.30.SL | 975.31.SL E4.80/H4.80/R4.80, E6.80 10 KMA 478,00 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania 975.81 975.30.SL | 975.31.SL 15050/15150/R19850, 15250/15350 10 KMA 652,99 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog
listo para enviar en 72 horas desde Alemania
