Aplicaciones autosoportadas para recorridos cortos

¿Qué significa longitud autosoportada?

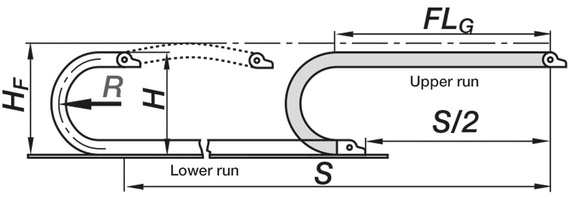

Una aplicación se considera autosoportada cuando el ramal superior de la cadena portacables opera sin entrar en contacto con el ramal inferior en todo el recorrido. La longitud autosoportada FLG es la distancia entre el extremo móvil y el principio de la curva de radio de la cadena portacables, a lo largo de la cual el tramo superior del suministro de energía presenta un pandeo insignificante. Gracias a esto, se garantiza una vida útil más prolongada de la cadena portacables. La aplicación autosoportada es la forma más común de utilizar la cadena portacables.
Cadenas portacables autosoportadas
El tipo de instalación con recorrido autosoportado (FL)G garantiza una vida útil más prolongada y permite funcionar con valores máximos de velocidad y aceleración.

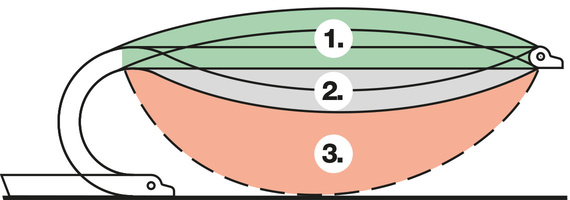

La longitud autosoportada presenta tres etapas distintas:

1

Longitud autosoportada sin pandeo FLG:
La cadena portacables dispone de pretensado o es recta.


2

Longitud autosoportada con pandeo FLB:
La cadena portacables dispone de un pandeo de más de la mitad de la altura de la cadena.


3

Pandeo crítico:
El pandeo es superior al valor admisible para FLB. Debe evitarse la instalación con pandeo crítico.

Cadenas portacables autosoportadas

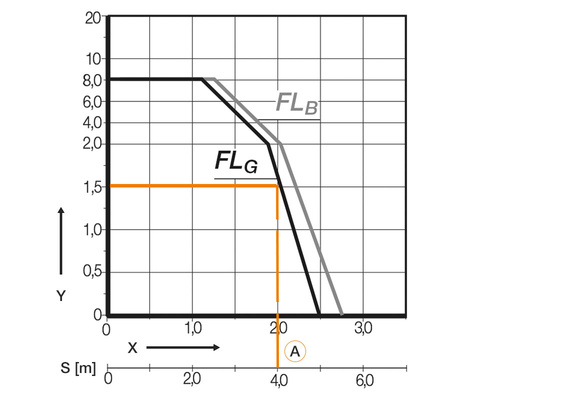

Verifique los valores estándar de las longitudes autosoportadas utilizando el diagrama de carga

Los valores del diagrama de carga son esenciales para encontrar una cadena portacables adecuada para su peso de llenado y recorrido, y para determinar la carga máxima de la cadena portacables seleccionada.

El área negra en el diagrama de carga indica la longitud autosoportada (FLG) en la que la cadena portacables no muestra pandeo. Si aumenta el recorrido o el peso del cable, la cadena portacables comienza a ceder y se comba (FLB, el área gris claro).
 Eje YEje XS
 Peso de llenado [kg/m]Longitud autosoportada [m]Recorrido [m]
Referencia1,5 kg/m2,0 m4,0 m
Descubra ahora las cadenas portacables
Diagrama de carga de la cadena portacables Puede encontrar el diagrama de carga en la página del producto correspondiente.

Serie recomendada para aplicaciones incompatibles

Sistema E2.1
Sistema E2/000
Sistema E4.1
Sistema E4.1L

¿Qué hacer si la longitud autosoportada es insuficiente?

Si su aplicación (peso de llenado y recorrido) queda fuera del rango de longitud autosoportada para la cadena portacables deseada, tiene las siguientes opciones:
  • Elegir una cadena portacables más resistente
  • Añadir un soporte en el tramo de recorrido autosoportado Esta opción implica restricciones de aceleración, velocidad y ruido. A continuación, se detallan tres ejemplos fundamentales. Consulte a igus® si está considerando esta posibilidad. Estaremos encantados de presentarle una propuesta detallada.
  • Utilizar una cadena portacables multibanda o anidar dos cadenas portacables una dentro de otra. (Le recomendamos que consulte con igus®)
  • Configurar el recorrido como una aplicación de deslizamiento
Soportes en la zona autosoportada (FLG y FLB)

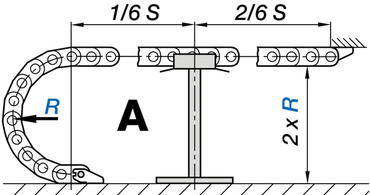

Cadenas portacables autosoportadas A: El recorrido recto total autosoportado puede ampliarse hasta un máximo del 50% del FLG.

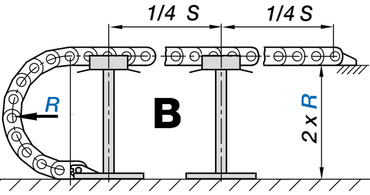

Cadenas portacables autosoportadas B: El recorrido recto total autosoportado puede ampliarse hasta un máximo del 100% del FLG.

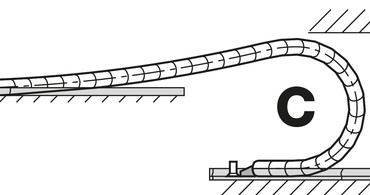

Cadenas portacables autosoportadas C: El recorrido recto total autosoportado puede ampliarse hasta un máximo del 100% del FLB .

La influencia de la velocidad y la aceleración en la vida útil

En aplicaciones autosoportadas, la aceleración (a) es el parámetro más crítico en comparación con la velocidad (v). Una aceleración alta puede provocar vibraciones en la cadena portacables, lo que disminuye su vida útil. Esta situación es especialmente preocupante si la cadena portacables ya presenta una curvatura superior a FLG. Los valores máximos de aceleración (a), velocidad (v) y vida útil sólo se logran con las cadenas portacables que cuentan con el recorrido recto autosoportado FLG.
Los sistemas de cadena portacables de igus® pueden soportar cargas muy elevadas. Hasta la fecha, se ha logrado una aceleración máxima de 784 m/s2 durante su uso continuo.
Valores estándar de velocidad y aceleración máximas (no admitidos)
  FLGFLB
V máx.[m/s]203
V pico[m/s]50-
A. máx.[m/s2]2006
A pico[m/s2]784-
Valores orientativos estándar para la vida útil en FLG 10 millones de ciclos

Serie recomendable para máxima velocidad y aceleración

Sistema E20000
Sistema E3
Sistema E6
Sistema zipper
Sistema E4000
Tienda online de cadenas portacables Seleccione la cadena portacables adecuada para su aplicación en la tienda online.
Ir a la tienda de cadenas portacables

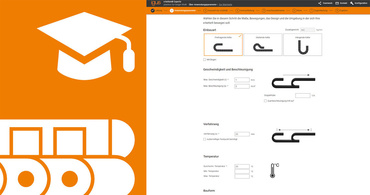

Cadenas portacables Configure el sistema de suministro de energía de forma rápida y sencilla con el configurador de cadenas portacables.
