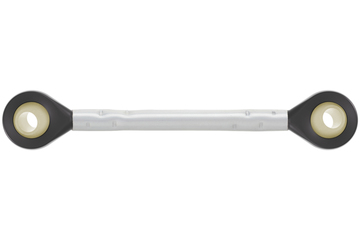

Biela de doble articulación igubal®, EGZM, J
- Tamaño: E de acuerdo con DIN ISO 12240
- Material de la carcasa: igumid G
- Material de la bola esférica: iglidur® J
- Funcionamiento en seco libre de mantenimiento
- Enlace mecánico entre dos componentes
- Compensación de errores de alineación
- Resistente a la corrosión
- Biela en ángulo de 90º disponible bajo petición
¿No está seguro de que sea el apropiado?
Descripción de producto
Cojinetes esféricos igubal®
El uso de cojinetes esféricos normalmente se asocia al uso de materiales pesados, una instalación difícil y costes elevados. Además, la mayoría de veces es necesario realizar tareas de mantenimiento a largo plazo, y solo aquellos cojinetes que cuentan con un diseño especial son resistentes a la corrosión. A menudo, los cojinetes de agujas o de fricción experimentan fallos de forma prematura debido a altas cargas en los extremos o a la necesidad de reajustarse, escariarse o readecuarse para compensar los errores de alineación. Los cojinetes esféricos igubal® ponen fin a todos estos inconvenientes y ofrecen infinidad de posibilidades de diseño al ser económicos, ligeros, robustos y fáciles de manipular.
La carcasa está hecha de igumid G, un plástico reforzado con fibras largas muy resistente a los impactos. Puede soportar temperaturas de -30 °C a 80 °C de uso prolongado.
La bola esférica está hecha de iglidur® J, material que presenta una absorción baja de humedad, unos coeficientes de fricción bajos con funcionamiento en seco y prácticamente no presenta el efecto «stick-slip». Esto es especialmente importante para aplicaciones con cargas bajas y movimientos muy lentos.
Áreas de aplicación más comunes
Tolerancias
Los cojinetes esféricos igubal® están libres de mantenimiento y cuentan con un diámetro interior de tolerancia E10. El eje debe tener una tolerancia entre h6 y h9. La holgura del cojinete permite que este pueda expandirse al exponerse a altas temperaturas. Verificar el diámetro interno
Montaje
Los cojinetes esféricos igubal® se acoplan a presión en un agujero con una tolerancia recomendada de H7 y quedan asegurados de manera axial. No es necesario alinear el cojinete de forma exacta, ya que los cojinetes esféricos compensan automáticamente los errores de alineación.
El uso de cojinetes esféricos normalmente se asocia al uso de materiales pesados, una instalación difícil y costes elevados. Además, la mayoría de veces es necesario realizar tareas de mantenimiento a largo plazo, y solo aquellos cojinetes que cuentan con un diseño especial son resistentes a la corrosión. A menudo, los cojinetes de agujas o de fricción experimentan fallos de forma prematura debido a altas cargas en los extremos o a la necesidad de reajustarse, escariarse o readecuarse para compensar los errores de alineación. Los cojinetes esféricos igubal® ponen fin a todos estos inconvenientes y ofrecen infinidad de posibilidades de diseño al ser económicos, ligeros, robustos y fáciles de manipular.
La carcasa está hecha de igumid G, un plástico reforzado con fibras largas muy resistente a los impactos. Puede soportar temperaturas de -30 °C a 80 °C de uso prolongado.
La bola esférica está hecha de iglidur® J, material que presenta una absorción baja de humedad, unos coeficientes de fricción bajos con funcionamiento en seco y prácticamente no presenta el efecto «stick-slip». Esto es especialmente importante para aplicaciones con cargas bajas y movimientos muy lentos.
- Funcionamiento en seco libre de mantenimiento
- Unión mecánica entre la bola y la carcasa
- Compensación de errores de alineación
- Resistente a la corrosión
Áreas de aplicación más comunes
- Industria alimentaria
- Tecnología ferrioviaria
- Industria automotriz
- Construcción de fábricas
Encontrará muchas áreas de aplicación aquí Soluciones industriales
¿Cuándo utilizarlo?
| ¿Cuándo no utilizarlo?
|
Tolerancias
Los cojinetes esféricos igubal® están libres de mantenimiento y cuentan con un diámetro interior de tolerancia E10. El eje debe tener una tolerancia entre h6 y h9. La holgura del cojinete permite que este pueda expandirse al exponerse a altas temperaturas. Verificar el diámetro interno
Montaje
Los cojinetes esféricos igubal® se acoplan a presión en un agujero con una tolerancia recomendada de H7 y quedan asegurados de manera axial. No es necesario alinear el cojinete de forma exacta, ya que los cojinetes esféricos compensan automáticamente los errores de alineación.
