Cables híbridos para cadenas portacables

Las diferencias entre los fabricantes

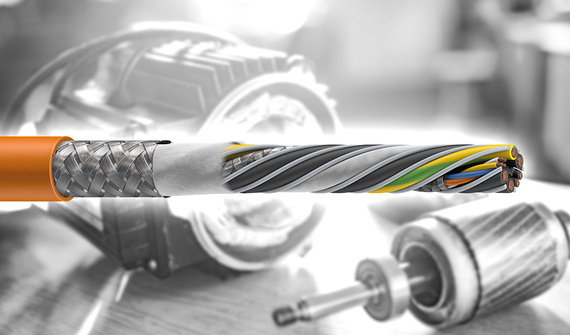

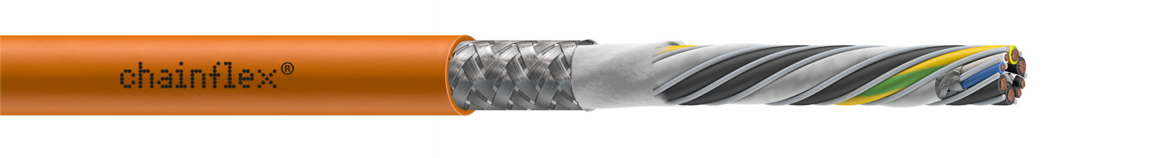

La tecnología híbrida es la mayor tendencia del cable en los últimos años. Se conoce como One Cable Connection (Siemens) o One Cable Technology (Beckhoff). Con esta tecnología, el cable suele estar formado por 4 conductores de potencia (L1, L2, L3 y PE), un par, por ejemplo, para el control de la temperatura y conductores para un sistema de bus. Todos los principales fabricantes de accionamientos utilizan sus propios sistemas de bus para este fin. Beckhoff, por ejemplo, utiliza el sistema de bus Hiperface DSL de SICK y Siemens utiliza un derivado de Ethernet. En igus también hemos adoptado la tecnología híbrida y hemos optimizado la estructura mecánica de estos cables para su uso en un sistema de transporte de cables. Nuestros cables híbridos CF220.UL.H y CF280.UL.H pueden conectarse fácilmente a los sistemas de accionamiento de los principales fabricantes de equipos originales.

Ventajas y desventajas de los cables híbridos

Cada accionamiento necesita dos cables, uno para el motor y otro para el encoder. Al combinarlos en un solo cable, se ahorra espacio en la cadena portacables y también en la conexión al motor, ya que se elimina la mitad de los componentes. En la medida de lo posible, deben evitarse las interferencias debidas a la proximidad de los conductores de datos sensibles a los conductores de energía. Unas buenas características EMC del apantallamiento del cable y un buen concepto de conexión son muy útiles para conseguirlo. La buena capacidad de apantallamiento de nuestros cables se consigue gracias a una alta cobertura de los elementos necesarios y a un ángulo de trenzado plano que garantiza el mantenimiento de las características durante mucho tiempo, incluso cuando el cable está en movimiento.

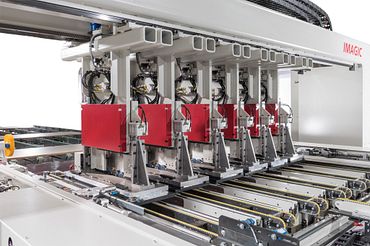

Cables híbridos en las industria maderera

Un importante fabricante de máquinas para trabajar la madera ha convertido su tecnología de accionamiento a la nueva tecnología híbrida de Beckhoff, beneficiándose así de una estructura más compacta. El reto de esta transformación vino de la mano de los cables de las máquinas, que tienen que realizar un gran número de movimientos con radios de curvatura muy pequeños. Aquí es donde igus entró con una prueba de vida útil muy exigente. Era un reto porque el requisito era medir también la transmisión de datos del bus Hiperface DSL durante su uso. Para ello, trabajamos muy estrechamente con nuestro cliente para lograr resultados fiables para ambas partes. ¿Quiere probar la durabilidad de los cables? Póngase contacto con nosotros y estudiaremos su caso.
