Accesorios TRC, TRE y TRL: soportes de montaje

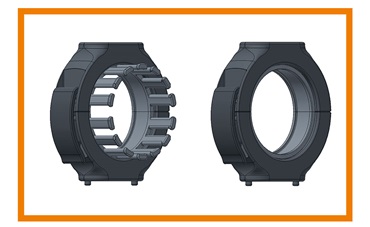

Opción: soporte de montaje estándar

  • Montaje rápido y simple
  • Los menores tiempos de paradas de máquinas para el reemplazo de una triflex® R completa
  • Soporte de montaje disponible con (1) dientes de descarga de tensión
  • Soporte de montaje también disponible como (2) conexión intermedia y (3) casquillo pivotante
  • Montaje rápido mediante cerradura de golpe
  • Paso de agujeros adaptados para tipos de robots comunes
  • Terminal en los extremos o fijación intermedia posibles

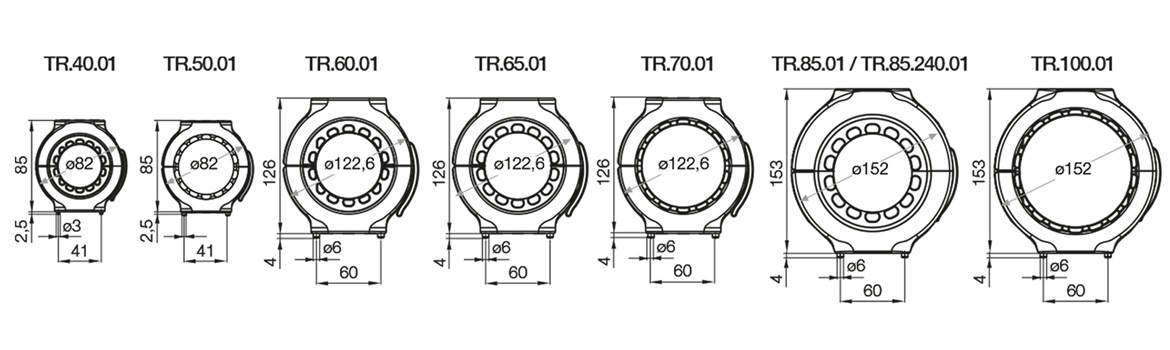

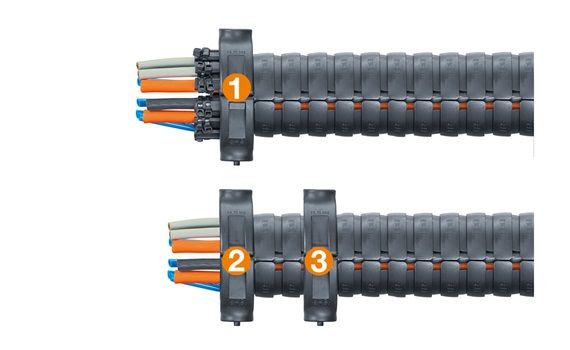

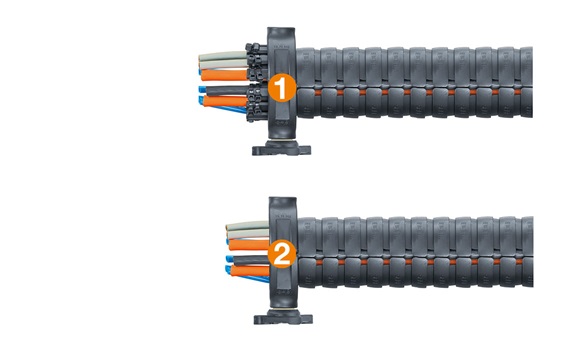

triflex (1) Terminal de montaje con alivio de tensión TR.XX.01

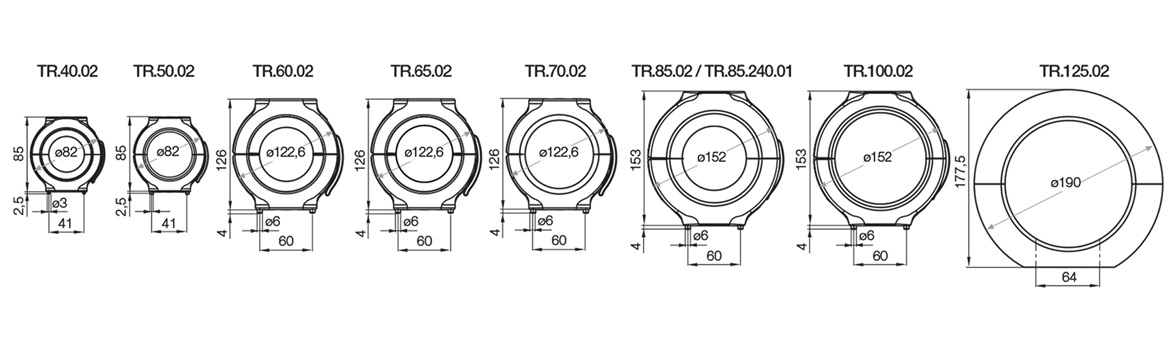

(2) Terminal de montaje como conexión intermedia TR.XX.02
(3) Terminal de montaje sin alivio de tensión TR.XX.02

¡ Alivios de tensión son posibles en el extremo fijo y/ó en el extremo movil!
Estándar: agujero pasante enØ F
Opcional: agujero roscado M6/M8, en acero

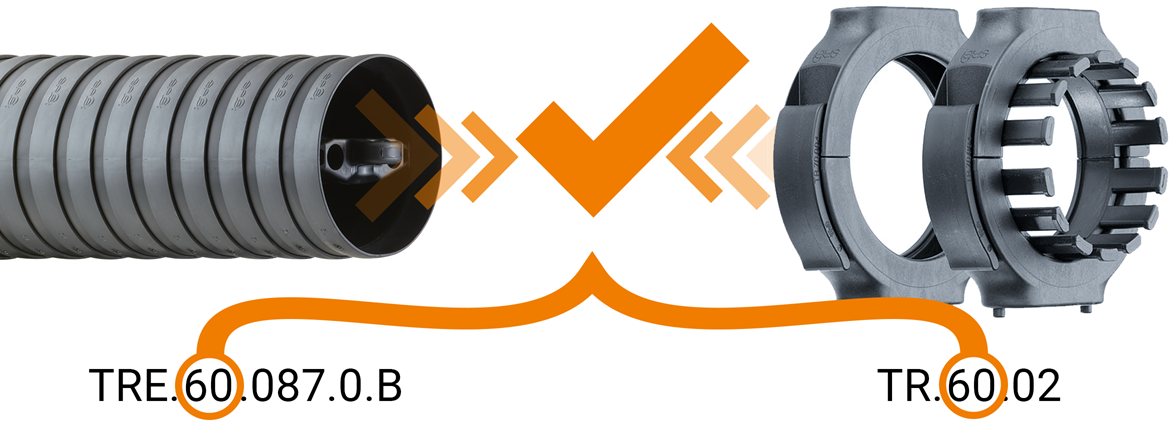

Para cadena portacables TRC/TRE/TRL.40

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño Ø F [mm]
TR.40.01 con peine 17,8 21 13,5 27 84,5 6,5 a petición Añadir a la cesta de la compra
TR.40.02 como soporte intermedio 0 21 13,5 27 84,5 6,5 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.60

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño Ø F [mm]
TR.60.01 con peine 25 32 20 40 126 9 a petición Añadir a la cesta de la compra
TR.60.02 como soporte intermedio 0 32 20 40 126 9 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.70

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño Ø F [mm]
TR.70.01 con alivio de tensión 25 32 20 40 126 9 a petición Añadir a la cesta de la compra
TR.70.02 como soporte intermedio 0 32 20 40 126 9 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.85

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño Ø F [mm]
TR.85.01 con peine 38 35 20 40 153 9 a petición Añadir a la cesta de la compra
TR.85.02 como soporte intermedio 0 35 20 40 153 9 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.100

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño Ø F [mm]
TR.100.01 con peine 38 35 20 40 153 9 a petición Añadir a la cesta de la compra
TR.100.02 como soporte intermedio 0 35 20 40 153 9 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.125

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño Ø F [mm]
TR.125.02 como soporte intermedio 0 40 64 165 190 16 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

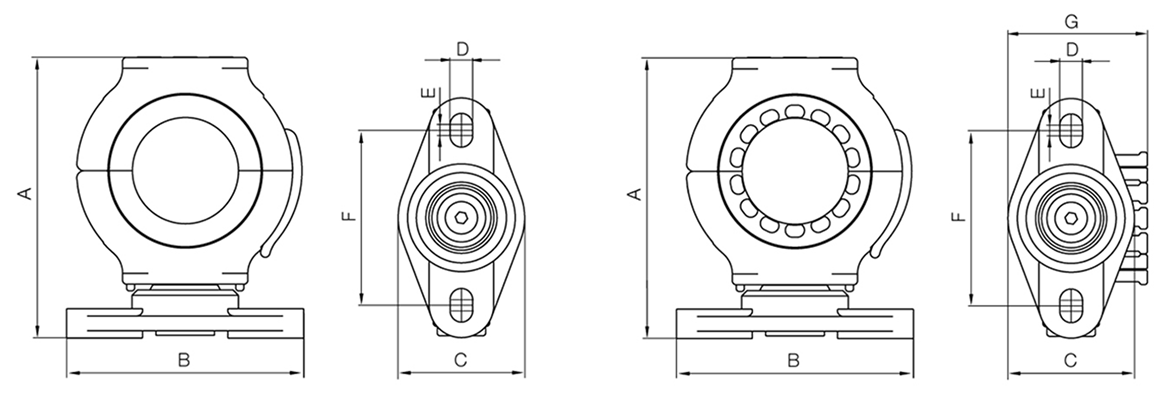

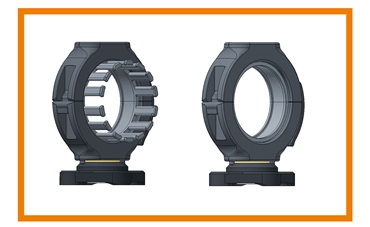

Opción: cojinete pivotante (movimientos suaves)

Es necesario compensar las torsiones y flexiones extremas para asegurar un movimiento más suave de los cables guiados. Esto es particularmente importante para cables con radios de curvatura extremadamente sensibles (p. ej., cable de fibra óptica).

  • 2 versiones (con o sin descarga de tensión)
  • Montaje articulado con casquillo oscilante igubal® libre de mantenimiento
  • Minimización de ciclos críticos de curvatura
  • Movimiento más suave

Para cadena portacables TRC/TRE/TRL.40

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño F [mm] Tamaño G [mm]
TR.40.03 con peine 105 89 47 8,4 4,1 65 51,8 a petición Añadir a la cesta de la compra
TR.40.04 sin peine 105 89 47 8,4 4,1 65 51,8 a petición Añadir a la cesta de la compra
TR.40.07 sin peine 108 89 46 32 47 65 8,4 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.60

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño F [mm] Tamaño G [mm]
TR.60.03 con peine para alivio de tensión 152 118 65 10,5 5,5 87,5 73,5 a petición Añadir a la cesta de la compra
TR.60.07 sin peine 156 118 118 50 65 87,5 10,5 a petición Añadir a la cesta de la compra
TR.60.04 sin peine 152 118 65 10,5 5,5 87,5 73,5 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.70

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño F [mm] Tamaño G [mm]
TR.70.03 con peine 152 118 65 10,5 5,5 87,5 73,5 a petición Añadir a la cesta de la compra
TR.70.07 sin peine 183 118 86 70 65 87,5 10,5 a petición Añadir a la cesta de la compra
TR.70.04 sin peine 152 118 65 10,5 5,5 87,5 73,5 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.85

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño F [mm] Tamaño G [mm]
TR.85.07 sin peine 183 118 100 84 65 87,5 10,5 a petición Añadir a la cesta de la compra
TR.85.03 con peine 179 118 65 10,5 5,5 87,5 88 a petición Añadir a la cesta de la compra
TR.85.04 sin peine 179 118 65 10,5 5,5 87,5 0 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.100

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño F [mm] Tamaño G [mm]
TR.100.03 con peine para alivio de tensión 179 118 65 10,5 5,5 87,5 88 a petición Añadir a la cesta de la compra
TR.100.04 sin peine 179 118 65 10,5 5,5 87,5 88 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

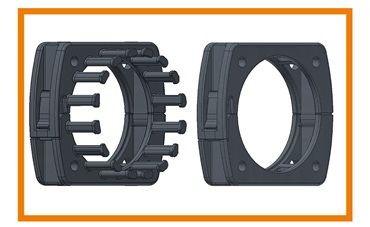

Opción: soporte de montaje light

  • Estándar para la versión TRL, pero también compatible con todas las opciones de triflex® R (TRC/TRE)
  • Soporte de montaje disponible con (1) dientes de descarga de tensión
  • Soporte de montaje también disponible como (2) conexión intermedia
  • Económico y ligero
  • Para cargas y movimientos 3D sencillos
  • Consta de dos mitades; fácil de montar

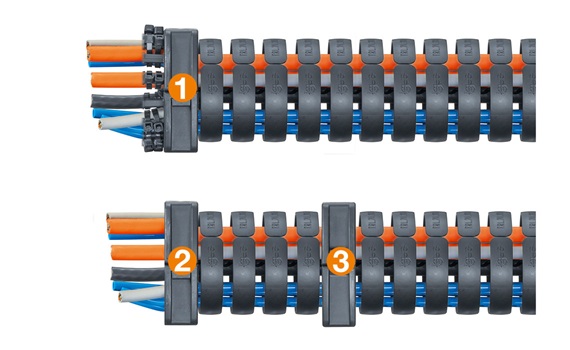

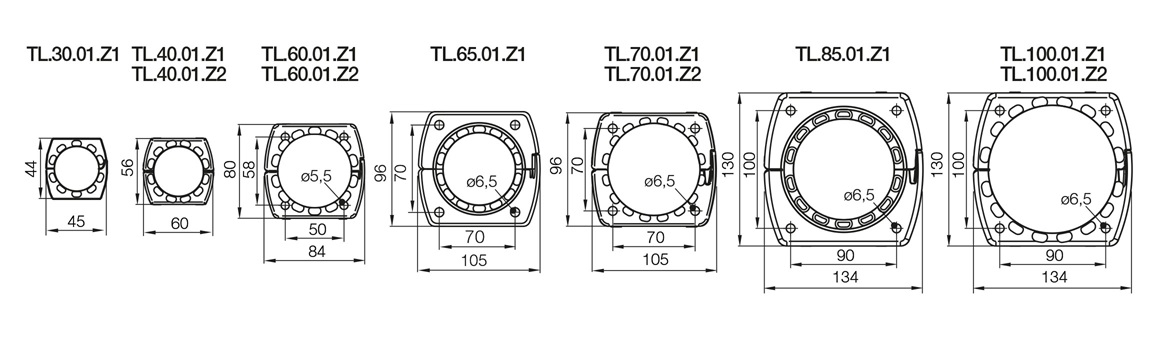

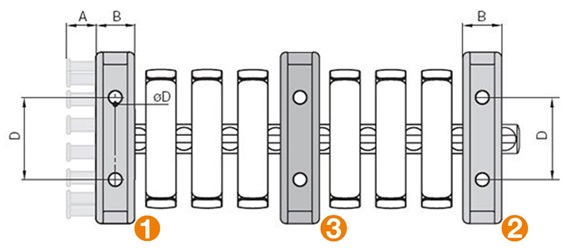

(1) Soporte de montaje con descarga de tensión TL.XX.01.Z2

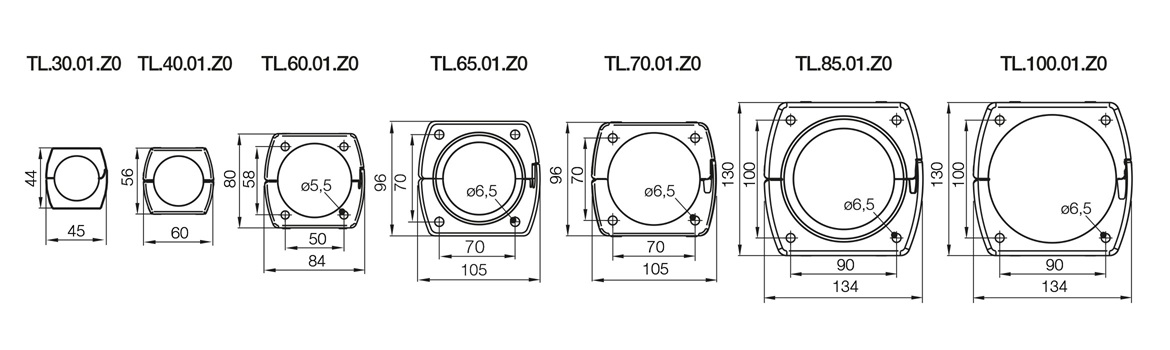

(2) Soporte de montaje como conexión intermedia TL.XX.01.Z0
(3) Soporte de montaje sin descarga de tensión TL.XX.01.Z0

Para cadena portacables TRC/TRE/TRL.30

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño D [mm] Tamaño E [mm]
TL.30.01.Z0 como soporte intermedio 13 0 0 24 a petición Añadir a la cesta de la compra
TL.30.01.Z1 peine corto 13 12,5 0 24 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.40

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño D [mm] Tamaño E [mm]
TL.40.01.Z2 Alivio de tensión largo 14 12,5 20 36 a petición Añadir a la cesta de la compra
TL.40.01.Z1 Alivio de tensión corto 14 12,5 20 36 a petición Añadir a la cesta de la compra
TL.40.01.Z0 como soporte intermedio 14 0 0 36 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.60

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño D [mm] Tamaño E [mm]
TL.60.01.Z0 como soporte intermedio 20 0 0 48 a petición Añadir a la cesta de la compra
TL.60.01.Z1 Peine corto para alivio de tensión 20 17 27 48 a petición Añadir a la cesta de la compra
TL.60.01.Z2 Peine largo para alivio de tensión 20 17 27 48 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.65

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño D [mm] Tamaño E [mm]
TL.65.01.Z0 como soporte intermedio 27 0 64 6,5 a petición Añadir a la cesta de la compra
TL.65.01.Z1 Peine corto para alivio de tensión 27 13,5 64 6,5 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.70

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño D [mm] Tamaño E [mm]
TL.70.01.Z0 como soporte intermedio 27 0 0 64 a petición Añadir a la cesta de la compra
TL.70.01.Z1 Peine corto 27 17,5 27,5 64 a petición Añadir a la cesta de la compra
TL.70.01.Z2 Peine largo 27 17,5 27,5 64 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.85

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño D [mm] Tamaño E [mm]
TL.85.01.Z1 Peine corto 30 26,5 40 9 a petición Añadir a la cesta de la compra
TL.85.01.Z0 como soporte intermedio 30 0 64 6,5 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.100

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño D [mm] Tamaño E [mm]
TL.100.01.Z0 como soporte intermedio 30 0 0 64 a petición Añadir a la cesta de la compra
TL.100.01.Z1 Peine corto para alivio de tensión 30 22,5 42,5 64 a petición Añadir a la cesta de la compra
TL.100.01.Z2 Peine largo para alivio de tensión 30 22,5 64 6,5 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog
