Bandeja de soporte de acero para apoyar el ramal inferior de la cadena portacables

Bandejas de soporte de acero de una sola pieza para el ramal inferior de la cadena portacables, según sus necesidades y especificaciones. La anchura, la altura y el color que desee: suministramos la cadena portacables adecuada con bandejas de soporte, lista para instalar en su máquina. Ahorre tiempo en el proceso de compra y diseño.

Sistema completo listo para instalar
Olvídese de los costosos diseños personalizados
Fácil de instalar en máquinas, perfiles o soportes en la pared
Disponible en dos tipos y cuatro versiones como sistema modular
Para muchas anchuras de cadena portacables disponibles en stock, con muchas opciones de instalación

Dos tipos de bandeja de soporte

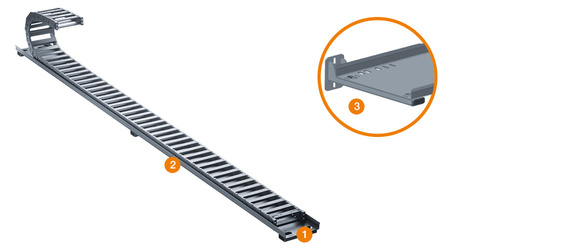

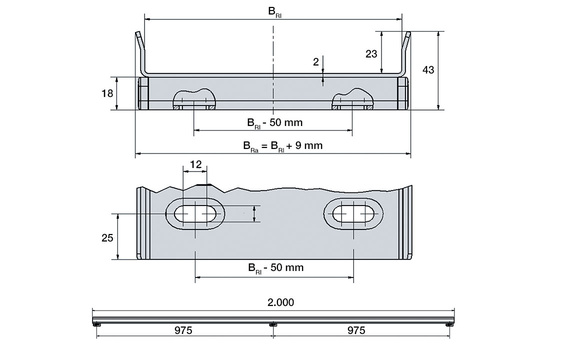

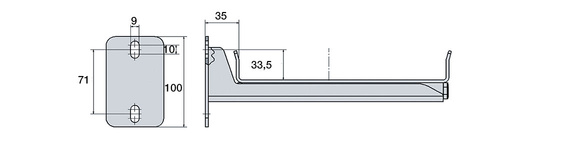

Tipo 1

Serie S9.010. | S9.011.
1. Bandeja de soporte de acero, Tipo 01, longitudes estándar (1 m y 2 m) desde stock
2. Perfiles de montaje cada 975 mm
3. Soporte de pared para una fácil fijación a su aplicación
Anchura exterior del carril B_Ra: 89-185 mm
Anchura interior del carril B_Ri: 80-175 mm
Para las siguientes series: E2.26 | E2.38 | 2400/2450/2480/2500 2600/2650/2680/2700 | E4.31L/R4.31L | E4.38L/R4.38L | E4Q.34/H4Q.34 | E4.21 | E4.28/R4.28 | E4.32/H4.32/R4.32 | EF61.29/E61.29 | E6.29/R6.29 | E61.35 | E6.35 | E61.40 | E6.40/R6.40

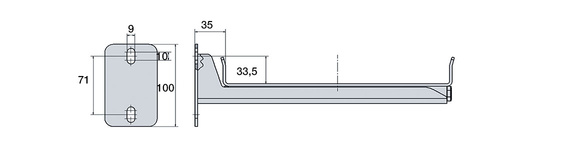

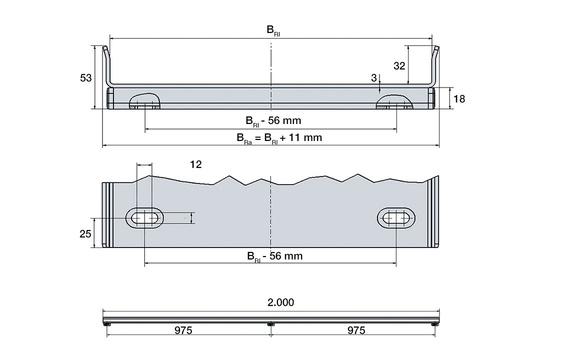

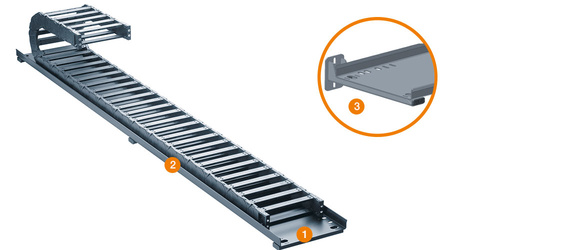

Tipo 2

Serie S9.020. | S9.021.
1. Bandeja de soporte de acero tipo 02 Longitudes estándar disponibles en stock 1 m y 2 m
2. Perfiles de montaje cada 975 mm
3. Soporte de pared para facilitar el montaje en su aplicación
Anchura exterior del carril de guiado B_Ra: 167-317 mm
Anchura interior del carril de guiado B_Ri: 156-306 mm
Para las siguientes series: E2.48 | 3400/3450/3480/3500 | E4.48L/R4.48L | E4.64L | E4Q.44/H4Q.44 | E4Q.58/H4Q.58 | E4Q.82/H4Q.82 | E4.42/H4.42/R4.42 | E4.56/H4.56/R4.56 | E4.80/H4.80/R4.80 | 14040/14140/R18840 | 14240/14340 | 14550/14650/19050 | 15050/15150/R19850 | 15250/15350 | E61.52 | E6.52/R6.52 | E61.62 | E6.62 | E61.80 | E6.80

Gama de producto:

Referencia	Anchura	Bra [mm]	Bri [mm]	Ha
S9.010.05.1000.0	.05 / .050	89	80	43	240,31 EUR
S9.010.05.2000.0	.05 / .050	89	80	43	332,34 EUR
S9.010.07.1000.0	.07 / .070	114	105	43	248,58 EUR
S9.010.07.2000.0	.07 / .070	114	105	43	344,68 EUR
S9.010.10.1000.0	.10 / .100	139	130	43	258,72 EUR
S9.010.10.2000.0	.10 / .100	139	130	43	384,58 EUR
S9.010.15.2000.0	.15 / .150	185	175	43	392,19 EUR
S9.010.15.1000.0	.15 / .150	185	175	43	275,14 EUR
S9.020.10.1000.0	.10 / .100	167	156	53	309,03 EUR
S9.020.10.2000.0	.10 / .100	167	156	53	426,79 EUR
S9.020.15.1000.0	.15 / .150	217	206	53	324,42 EUR
S9.020.15.2000.0	.15 / .150	217	206	53	470,08 EUR
S9.020.20.1000.0	.20 / .200	267	256	53	362,81 EUR
S9.020.20.2000.0	.20 / .200	267	256	53	531,30 EUR
S9.020.25.1000.0	.25 / .250	317	306	53	375,35 EUR
S9.020.25.2000.0	.25 / .250	317	306	53	575,22 EUR
S9.011.05.1000.0	.05 / .050	119,5	80	100	438,36 EUR
S9.011.07.1000.0	.07 / .070	144,5	105	100	450,04 EUR
S9.011.10.1000.0	.10 / .100	169,5	130	100	462,78 EUR
S9.011.15.1000.0	.15 / .150	214,5	175	100	489,69 EUR
S9.021.10.1000.0	.10 / .100	196,5	156	100	520,58 EUR
S9.021.15.1000.0	.15 / .150	246,5	206	100	539,88 EUR
S9.021.20.1000.0	.20 / .200	296,5	256	100	584,45 EUR
S9.021.25.1000.0	.25 / .250	346,5	306	100	601,69 EUR
S9.011.05.2000.0	.05 / .050	119,5	80	100	618,74 EUR
S9.011.07.2000.0	.07 / .070	144,5	105	100	636,21 EUR
S9.011.10.2000.0	.10 / .100	169,5	130	100	679,92 EUR
S9.011.15.2000.0	.15 / .150	214,5	175	100	703,29 EUR
S9.021.10.2000.0	.10 / .100	196,5	156	100	733,39 EUR
S9.021.15.2000.0	.15 / .150	246,5	206	100	782,47 EUR
S9.021.20.2000.0	.20 / .200	296,5	256	100	853,03 EUR
S9.021.25.2000.0	.25 / .250	346,5	306	100	904,05 EUR
