La guía lineal adecuada para su aplicación



La tecnología de accionamiento drylin ofrece una amplia gama de productos, desde guías lineales ligeras de polímero hasta soluciones robustas de acero inoxidable; todas ellas sin necesidad de lubricación externa. El movimiento de las guías lineales se proporciona mediante el uso de husillos, correas dentadas o cremalleras. igus ofrece a los clientes soluciones adaptadas a los casos más específicos. Todos los sistemas se suministran con la longitud de recorrido deseada y el accionamiento puede realizarse mediante sistemas opcionales en forma de volantes manuales o motores de varios tipos. Las mesas lineales con husillo se recomiendan para aplicaciones sujetas a altas fuerzas de cizallamiento axial, pero que, sin embargo, requieren una gran precisión.

Estas guías lineales pueden equiparse con husillos trapezoidales o helicoidales, independientemente del modelo.  Los módulos lineales  con correa dentada están diseñados para carreras largas y velocidades muy altas en aplicaciones con una alta precisión de reproducibilidad y ciclos cortos. Diseñadas para altas velocidades y largos recorridos,

las  guías lineales con transmisión directa de energía mediante cremallera ofrecen la ventaja adicional de permitir el movimiento autónomo y sin holgura de varios carros en un mismo sistema.

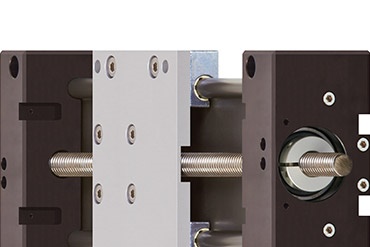

Mesa lineal con husillo

Mesas lineales con husillo

  • Ajuste de formato económico y preciso

Mesa lineal con husillo
Módulos lineales con correa dentada

Módulos lineales con correa dentada

  • Alta eficiencia gracias a una baja inercia de la masa

Módulos lineales con correa dentada

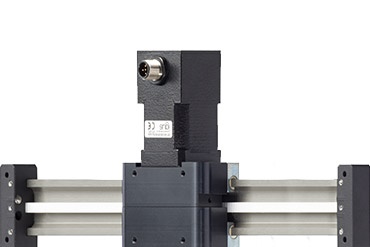

Módulos cantilever

Módulos cantilever ligeros

  • Precisión extrema, incluso en largos recorridos

Módulos cantilever

Ventajas e inconvenientes de las mesas lineales con husillo

¿Cuándo utilizarlas?

  • Para ajustes de formato
  • En entornos extremadamente duros
  • Cuando se necesita una solución económica y lista para instalar
  • Si se requiere resistencia a la corrosión
  • Cuando se necesita un funcionamiento silencioso

¿Cuándo no utilizarlas?

  • Para cargas y dinámicas muy elevadas
  • Si se requiere una precisión de posicionamiento de <0,1 mm
  • Cuando se requiere un alto rendimiento en funcionamiento continuo

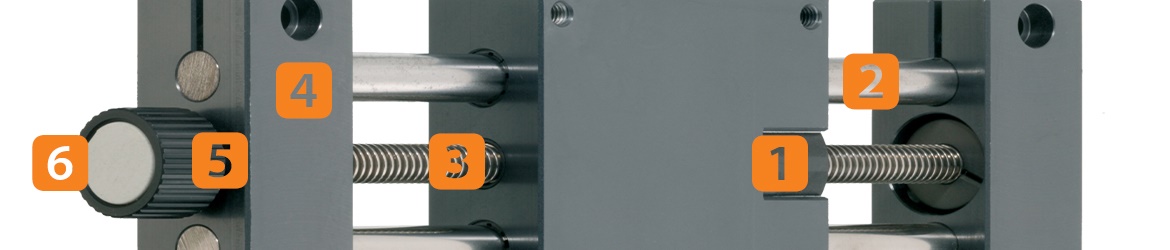

Estructura de una mesa lineal con husillo de igus


Mesa lineal con husillo de igus en la sección del conductor

1

 Sin lubricantes gracias a los cojinetes y las tuercas de polímero

2

 3 materiales de eje

3

 8 pasos para los husillos trapezoidales y 4 pasos para los husillos helicoidales

4

 Carcasa de acero inoxidable, aluminio, zinc o polímero

5

 Husillo mecanizado según el dibujo técnico o sin mecanizar

6

 Accesorios disponibles


Módulo lineal con correa dentada: ventajas e inconvenientes

¿Cuándo utilizarlas?

  • Posicionamiento rápido de pequeñas cargas
  • Para una estructura plana
  • Movimiento silencioso y funcionamiento continuo
  • Aplicaciones bajo el agua con una correa UW
  • Versión básica económica

¿Cuándo no utilizarlas?

  • Si se necesita mover altas cargas a altas velocidades
  • Si se requiere una precisión de posicionamiento de < 0,1 mm

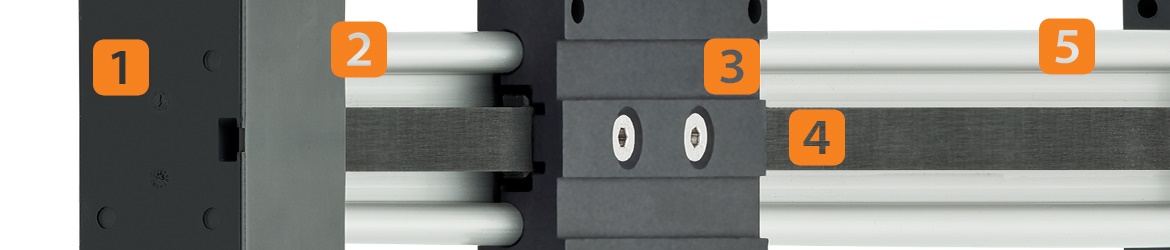

Estructura de un módulo lineal con correa de igus


Módulo lineal con correa de igus en la sección del conductor

1

 Soporte con rodamiento de bolas

2

 Guía lineal con cojinetes plásticos libre de lubricantes

3

 Varias longitudes de carro

4

 Correa dentada de poliuretano (PU) o neopreno

5

 Aluminio anodizado duro


Módulo lineal con cremallera: ventajas e inconvenientes

¿Cuándo utilizarlas?

  • Aplicaciones de pick and place altamente dinámicas
  • Para aplicaciones con una estructura compacta
  • Como eje z en pórticos multieje

¿Cuándo no utilizarlas?

  • Cargas altas
  • Autoblocante
  • Aplicaciones en entornos con suciedad

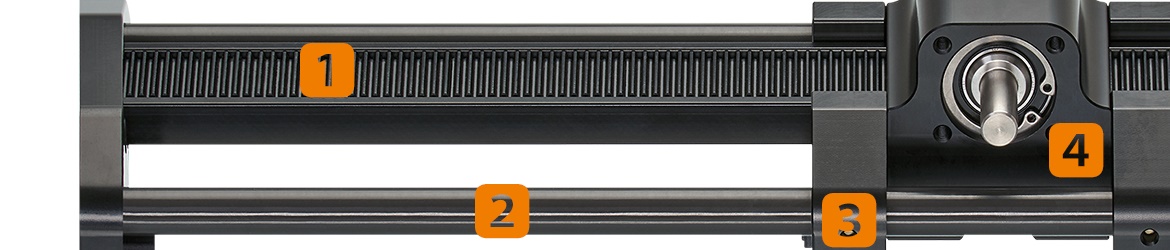

Estructura de un módulo lineal con cremallera de igus (eje z)


Módulo lineal con cremallera de igus en la sección del conductor

1

 Transmisión directa de la fuerza a través de una cremallera dentada

2

 Rigidez gracias a los tubos de aluminio drylin AWMR

3

 Libre de lubricación y mantenimiento gracias a los elementos de deslizamiento drylin R

4

 Masa dinámica baja (0,9 kg) que permite un funcionamiento rápido


Ejemplos de aplicaciones de clientes

Más información

Guías lineales económicas drylin® econ

Gama básica económica | drylin econ

Aquí encontrará guías lineales económicas para tareas de posicionamiento y ajuste.

Vídeos para el montaje de la tecnología de accionamiento drylin®

Vídeos de montaje | Tecnología de accionamiento drylin

Consejos útiles para el montaje de la tecnología de accionamiento drylin de igus.
