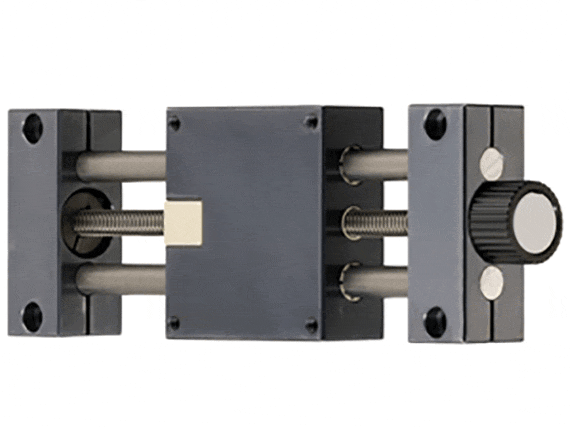

drylin® SHT - estándar

Características especiales

Diseño robusto

Disponibles en 3 tamaños de instalación

Varios materiales para ejes y husillos

Resistente a la corrosión y libre de mantenimiento

Resistente a temperaturas de hasta 80 °C.

TR10x2, TR18x4 o TR24x5

Adecuados para estos artículos:


Mesa lineal SHT: estándar

L max.:




Solicite un sistema completo

Configuración en solo unos pocos pasos:

1. Seleccione el tamaño de instalación
2. Selecione la longitud de carrera en mm
3. Seleccione los accesorios

Aviso:

Encontrará más información en las fichas y planos técnicos, así como en los enlaces que se muestran a continuación.

drylin® SHT – sistema completo

Paso 1

Seleccione el tamaño de instalación de la mesa lineal con husillo.

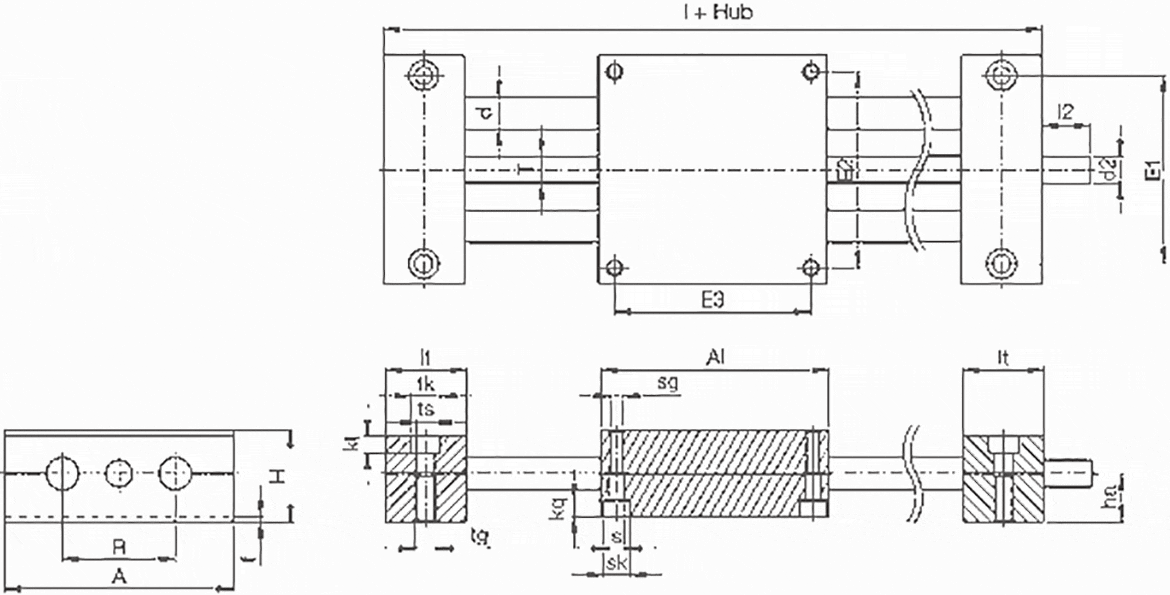

technical drawing
Tamaño de instalación:

Longitud y peso (mm)

Nº de art. Máx.
longitud de carrera
Peso
[kg]
Peso adicional
por 100 mm
[kg]
Máx. capacidad de carga estática
Precio unitario
por
recorrido de
100 mm

axial
[N]
Radial
[N]
listo para enviar en 3-4 días laborales desde Alemania SHT-08-AWM 300 0 0 100 400 a petición Añadir a la cesta de la compra
SHT-08-EWM 300 0 0 100 400 a petición Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania SHT-12-AWM 750 1,1 0,1 700 2800 493,12 EUR Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania SHT-20-AWM 1000 3,2 0,3 1600 6400 736,07 EUR Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania SHT-30-AWM 1250 8,6 0,6 2500 10000 1.212,36 EUR Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania SHT-12-SWM 750 1,3 0,2 700 2800 497,45 EUR Añadir a la cesta de la compra
SHT-20-SWM 1000 3,9 0,6 1600 6400 743,29 EUR Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania SHT-30-SWM 1250 10,9 1,4 2500 10000 1.222,46 EUR Añadir a la cesta de la compra
SHT-12-EWM 750 1,3 0,2 700 2800 621,92 EUR Añadir a la cesta de la compra
SHT-20-EWM 1000 3,9 0,6 1600 6400 996,07 EUR Añadir a la cesta de la compra
SHT-30-EWM 1250 10,9 1,4 2500 10000 1.776,10 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Tamaños [mm]

Nº de art. A
-0,3
Al
-0,3
H E1
±0,15
E2
±0,15
E3
±0,15
l R f lt
±0,1
tk ts
listo para enviar en 3-4 días laborales desde Alemania SHT-08-AWM 65 65 23 52 55 55 96 32 1,5 15,5 10 5,5
SHT-08-EWM 65 65 23 52 55 55 96 32 1,5 15,5 10 5,5
listo para enviar en 3-4 días laborales desde Alemania SHT-12-AWM 85 85 34 70 73 73 145 42 2 30 11 6,6
listo para enviar en 3-4 días laborales desde Alemania SHT-20-AWM 130 130 48 108 115 115 202 72 2 36 15 9
listo para enviar en 3-4 días laborales desde Alemania SHT-30-AWM 180 180 68 150 158 158 280 96 4 50 20 13,5
listo para enviar en 3-4 días laborales desde Alemania SHT-12-SWM 85 85 34 70 73 73 145 42 2 30 11 6,6
SHT-20-SWM 130 130 48 108 115 115 202 72 2 36 15 9
listo para enviar en 3-4 días laborales desde Alemania SHT-30-SWM 180 180 68 150 158 158 280 96 4 50 20 13,5
SHT-12-EWM 85 85 34 70 73 73 145 42 2 30 11 6,6
SHT-20-EWM 130 130 48 108 115 115 202 72 2 36 15 9
SHT-30-EWM 180 180 68 150 158 158 280 96 4 50 20 13,5
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog
Nº de art. tg kt
±0,1
s sk sg kq d T l2 d2* estándar ha
listo para enviar en 3-4 días laborales desde Alemania SHT-08-AWM M6 7 4,2 8 M5 4,6 8 TR6x2 17 TR6x2 13
SHT-08-EWM M6 7 4,2 8 M5 4,6 8 TR6x2 17 TR6x2 13
listo para enviar en 3-4 días laborales desde Alemania SHT-12-AWM M8 6,4 6,3 10 M6 6 12 TR10x2 17 TR10x2 18
listo para enviar en 3-4 días laborales desde Alemania SHT-20-AWM M10 8,6 6,4 11 M8 7 20 TR18x4 26 12 h9 23
listo para enviar en 3-4 días laborales desde Alemania SHT-30-AWM M16 12,6 11 18 M12 10,6 30 TR24x5 38 14 h9 36
listo para enviar en 3-4 días laborales desde Alemania SHT-12-SWM M8 6,4 6,3 10 M6 6 12 TR10x2 17 TR10x2 18
SHT-20-SWM M10 8,6 6,4 11 M8 7 20 TR18x4 26 12 h9 23
listo para enviar en 3-4 días laborales desde Alemania SHT-30-SWM M16 12,6 11 18 M12 10,6 30 TR24x5 38 14 h9 36
SHT-12-EWM M8 6,4 6,3 10 M6 6 12 TR10x2 17 TR10x2 18
SHT-20-EWM M10 8,6 6,4 11 M8 7 20 TR18x4 26 12 h9 23
SHT-30-EWM M16 12,6 11 18 M12 10,6 30 TR24x5 38 14 h9 36
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

* TR10x2 sin extremo del husillo mecanizado
