iglidur® Q290 - datos de material

Tabla de materiales

Propiedades generales	Unidad	iglidur® Q290	Método de prueba
Densidad	g/cm³	1,27
Color		negro
Absorción de humedad máxima con 23°C/50% r. F.	Peso %	3,0	DIN 53495
Absorción de agua máxima	Peso %	9,3
Coeficiente de fricción deslizante, dinámico, contra acero	µ	0,14 - 0,26
Coeficiente pv, máx. (seco)	MPa x m/s	0,70
Propiedades mecánicas
E-módulo flexible	MPa	3.074	DIN 53457
Resistencia a la flexión a 20°C	MPa	97	DIN 53452
Resistencia a la presión	MPa	68
Presión sobre superficie máx. recomendada (20°C)	MPa	55
Dureza Shore D		80	DIN 53505
Propiedades físicas y térmicas
Temperatura de aplicación superior por tiempo prolongado	°C	+140
Temperatura de aplicación superior por tiempo corto	°C	+180
Temperatura de aplicación inferior	°C	-40
Capacidad de conductividad térmica	[W/m x K]	0,24	ASTM C 177
Coeficiente de expansión por calor	[K^-1 x 10^-5]	7	DIN 53752
Propiedades eléctricas
Resistencia vertical específica	Ωcm	> 10¹²	DIN IEC 93
Resistencia superficial	Ω	> 10¹²	DIN 53482

Tabla 01: datos de material

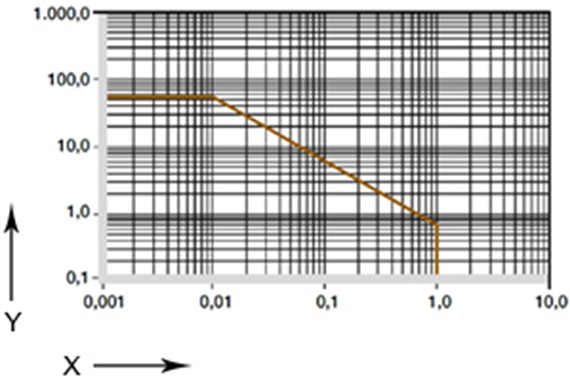

Gráfico 01: coeficientes pv permitidos para rodamientos deslizantes iglidur® Q290 en carrera seca contra un eje de acero, a +20 °C, montado en una carcasa de acero.

X = velocidad de deslizamiento [m/s]
Y = carga [MPa]

Cojinetes de fricción iglidur® Q290 no representan la capacidad de carga estática más alta dentro del programa de iglidur®, sin embargo con cargas medianas a altas y dinámicas se muestran las propiedades fuertes de este material: en aplicaciones oscilantes robustas, p.ejem., en máquinas agrícolas o de la construcción y especialmente en ejes cilíndricos "blandos" se consiguen tiempos de parada excelentes - ¡para el eje cilíndrico y para el rodamiento!

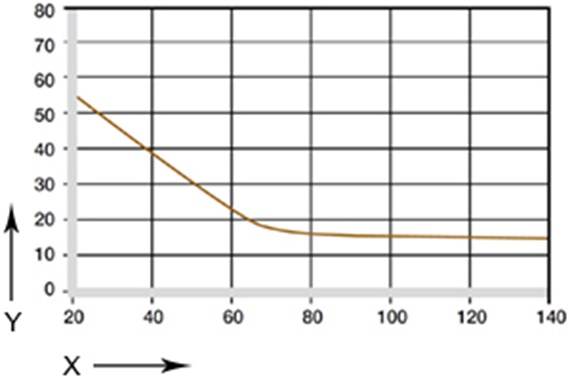

Gráfico 02: presión sobre superficie máxima recomendada en dependencia de la temperatura (55 MPa a +20 °C)

X = temperatura [°C]
Y = carga [MPa]

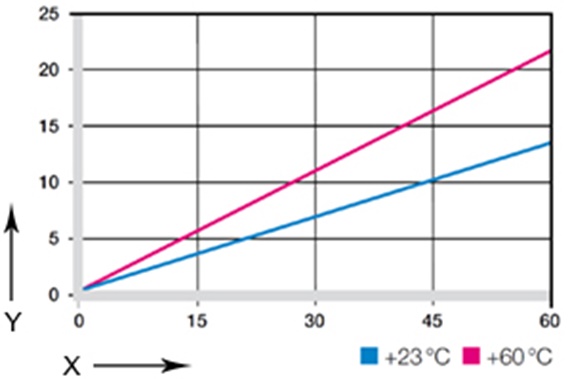

Gráfico 03: deformación bajo carga y temperaturas

X = carga [MPa]
Y = deformación [%]

Propiedades mecánicas

Con temperaturas ascendentes, la resistencia a la presión de los cojinetes de fricción iglidur® Q290 disminuye. El gráfico 02 clarifica esta relación. Con una temperatura de aplicación permitida por periodo corta de +180 °C, la presión de superficie permitida sigue siendo mayor que 10 MPa. La presión sobre superficie máx. recomendada representa una característica mecánica del material. No se pueden sacar conclusiones para la tribología de ello

m/s	Rotatorio	Oscilante	Linear
Duradero	0,8	0,6	1
Por tiempo corto	2	1,4	2

Tabla 02: velocidad de deslizamiento máxima

Velocidades de deslizamiento permitidas

Los típicos casos de uso para rodamientos deslizantes iglidur® Q290 son movimientos oscilantes con cargas medianas hasta altas con velocidades más bien escasas. Independientemente de ello, velocidades máximas altas son perfectamente alcanzables. Las velocidades indicadas en la tabla 03 son valores límite para cargas en el rodamiento escasas. Con estos parámetros no hacen indicación alguna sobre la resistencia al desgaste.

Velocidad de deslizamiento

Valor p x v y lubricación

Temperaturas

La temperatura de aplicación superior prolongada de +140 °C permite el uso de iglidur® Q290 p.ejem. en casos de aplicación típicas en el sector agrícola, vehículo industrial o maquinaria de construcción. A partir de una temperatura de funcionamiento de +80 °C, una protección adicional axial de los rodamientos es necesaria ya que a partir de entonces, el asiento a presión resulta insuficiente.

Temperaturas y coeficiente térmico de dilatación

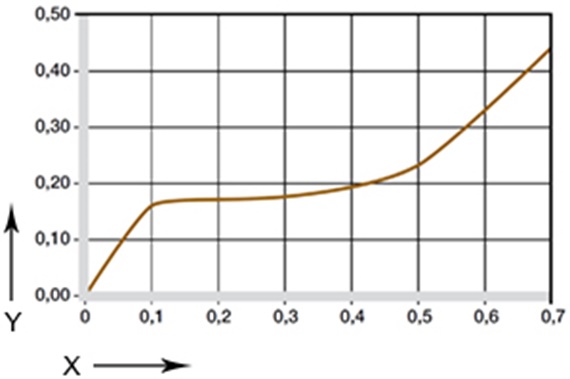

Gráfico 04: coeficientes de fricción en dependencia de la velocidad de deslizamiento, p = 0,75 MPa

X = velocidad de deslizamiento [m/s]
Y = coeficiente de fricción μ

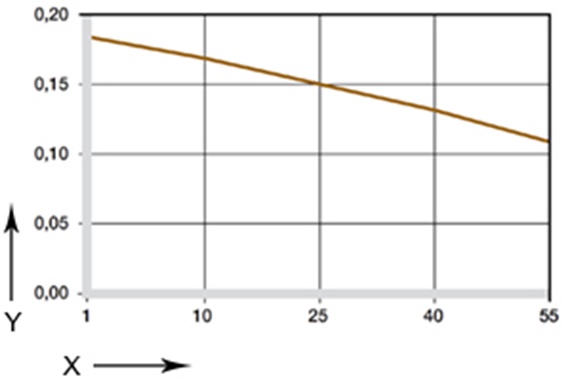

Gráfico 05: coeficientes de fricción en dependencia del estrés, v = 0,01 m/s

X = carga [MPa]
Y = coeficiente de fricción μ

Fricción y desgaste

Hay que observar que un socio de deslizamiento demasiado rugoso resulta en el aumento de la fricción. El coeficiente de fricción de iglidur® Q290 aumenta con la velocidad ascendente también.

Coeficientes de fricción

Resistencia al desgaste

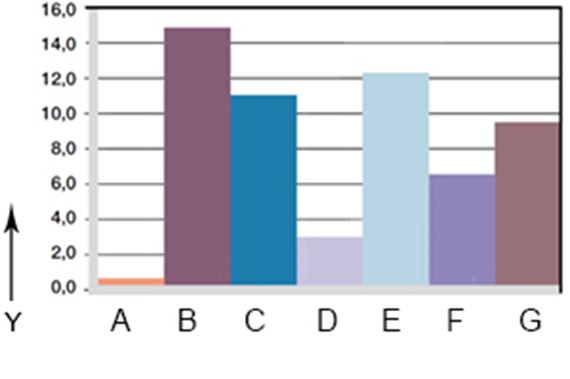

Gráfico 06: desgaste, aplicaciones rotatorias con diferentes

Gráfico 06: desgaste, aplicación rotatoria con diferentes materiales de eje, p = 1 MPa, v = 0,3 m/s

X = material de eje
Y = desgaste [μm/km]

A = aluminio, anodizado duro
B = acero de decoletaje
C = Cf53
D = Cf53, cromado duro
E = St37
F = V2A
G = X90

Materiales de los ejes

Por lo general, con estrés mayor se recomienda el uso de ejes cilíndricos endurecidos , a partir de 10 MPa aproximadamente. Sin embargo, esto en la práctica frecuentemente no es posible, especialmente en conexión con procesos de revestimiento resistentes a la corrosión. Por esa razón, el material iglidur® Q290 adquiere gran importancia , especialmente en estos casos de aplicación.

Materiales de los ejes

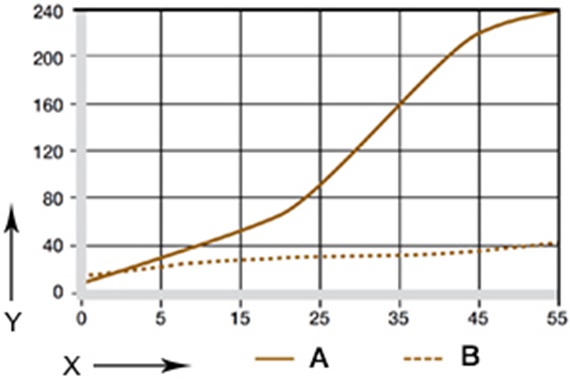

Gráfico 07: desgaste en aplicaciones oscilantes y rotatorias.

Gráfico 07: desgaste, aplicación oscilante en ejes cilíndricos galvanizados, p >50 MPa, v = 0,01 m/s

Y=desgaste [μm/km]

A= Cf53
B= cromado duro
C= V2A
D= St37

fucsia= rotatorio
azul= oscilante

Medio	Resistencia
Alcoholes	+ hasta 0
Hidrocarburos	+
Grasas, aceites, sin aditivos	+
Combustible	+
Ácidos diluidos	0 hasta -
Ácidos fuertes	-
Bases diluidas	+
Bases fuertes	+ hasta 0

+ estable 0 estabilidad condicionada - inestable
todas las indicaciones a temperatura ambiente [20 °C]
tabla 05: resistencia a químicos de iglidur® A290

Propiedades eléctricas

Resistencia vertical específica	> 10¹² Ωcm
Resistencia superficial	> 10¹² Ω

Radiaciones radioactivas

Cojinetes de fricción de iglidur® Q290 son estables a la radiación de hasta una intensidad de radiación de 3 · 102 Gy.

Resistencia a UV

Cojinetes de fricción iglidur® Q290 tienen una buena estabilidad frente a radiación UV u otras influencias climatológicas.

Vacío

En el vacío, los componentes de agua se evaporan. El uso en el vacío es posible sólo limitadamente.

Absorción de humedad

La absorción de humedad de rodamientos deslizantes iglidur® Q290 en clima normal es de 3,0 peso-%. El punto de saciedad en el agua está por el 9,3 peso%.

Diámetro d1 [mm]	Eje cilíndrico h9 [mm]	iglidur® A290 D11 [mm]	Carcasa H7 [mm]
Hasta 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 bis 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 bis 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 bis 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 bis 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 bis 50	0 - 0,062	+0,080 +0,240	0 +0,025

Tabla 07: tolerancias importantes para rodamientos deslizantes iglidur® Q290 según ISO 3547-1 después del montaje a presión

Tolerancias de montaje

Cojinetes de fricción iglidur® Q290 son rodamientos estándar para ejes cilíndricos con tolerancias h (recomendado mínimo h9). Los rodamientos están hechos para el montaje a presión en una placa tolerante de H7 Después del montaje en una placa con dimensión nominal, el diámetro interior de los rodamientos con tolerancia E10 resulta por sí solo. Con medidas determinadas, la tolerancia varía de esta en dependencia del grosor de pared (ver programa de suministro)
