TH3: la primera cadena portacables e-chain® con diseño higiénico

Fácil de limpiar
La primera cadena portacables de polímero del mundo desarrollada según las normas de diseño higiénico
Conforme a la FDA con el material de color azul típico de los elementos de plástico de la industria alimentaria (compuesta por eslabones de igumid TH NB para las piezas laterales e igumid TH G para la estructura y los terminales)
Eslabones sin unión perno/agujero
Buena resistencia a químicos y agentes de limpieza agresivos
Libre de espacios muertos gracias a los contornos redondeados, lo que evita la formación de gérmenes
De una sola pieza
Sin conexiones atornilladas
Temperatura de funcionamiento: -40 °C / 70 °C
Ganador del premio Red Dot Award 2017

Áreas de aplicación típicas: Máquinas de envasado, alimentos y bebidas, en aquellas aplicaciones donde prevalezcan los más altos requisitos de higiene y los cables y los tubos deban guiarse con seguridad.

Serie TH3 adecuada para los siguientes tipos de aplicaciones:
TH3.25: Aplicación autosoportada ≤ 1,2 m, aplicación suspendida de 6 m.
TH3.45: Aplicación autosoportada. ≤ 1,5 m, aplicación suspendida de 6 m.

Velocidad FL_G/Aceleración FL_G:
2 m/s / 10 m/s²

Temperatura:
-40 °C/ 70 °C

Clase de inflamabilidad:
VDE 0304 IIC UL94-HB

Guía para ingenieros de diseño de maquinaria alimentaria

Selección de la cadena portacables para zonas higiénicas

¿Qué es el diseño higiénico y qué exigen las normas?
¿Cuáles son los requisitos para el guiado de cables en máquinas en contacto con alimentos?
¿Cómo superó estos retos Schiwa, uno de los fabricantes líderes a nivel mundial de sistemas de corte para la industria cárnica y láctea?

Estos y otros temas le esperan en esta nueva guía para maquinaria en contacto con alimentos.

Descargar documento técnico

Cadena portacables TH3 en sistemas de loncheado

La cadena portacables TH3, con conformidad FDA, ha demostrado su eficacia en los exigentes sistemas Schiwa sometidos a grandes cargas. Permite una limpieza fácil, cumple con las exigencias de la FDA, no dispone de conexiones atornilladas y resiste perfectamente los agentes de limpieza y productos químicos agresivos. El cliente lleva utilizando la cadena portacables durante más de dos años sin problemas.

Más información

Cadena portacables TH3 en la planta de recolección

Cadena portacables TH3 en un sistema de recolección de setas

La recolección, corte y envasado manual de cada seta sigue siendo una práctica común en el sector de las setas, a pesar de su coste elevado. Sin embargo, esto podría cambiar en un futuro. La empresa Axis Technology and Development, con sede en Irlanda del Norte, está desarrollando un sistema semiautomático de recolección, que tiene como objetivo agilizar el proceso. Para la gestión de los cables en la planta han optado por utilizar las cadenas portacables de la serie TH3, las cuales han sido diseñadas para cumplir con las exigencias del sector alimentario en términos de diseño higiénico. Estas cadenas portacables son altamente resistentes a agentes de limpieza y productos químicos agresivos. Además, demuestran una fiabilidad excepcional incluso en condiciones de alta humedad, habituales en este sector.

Más información

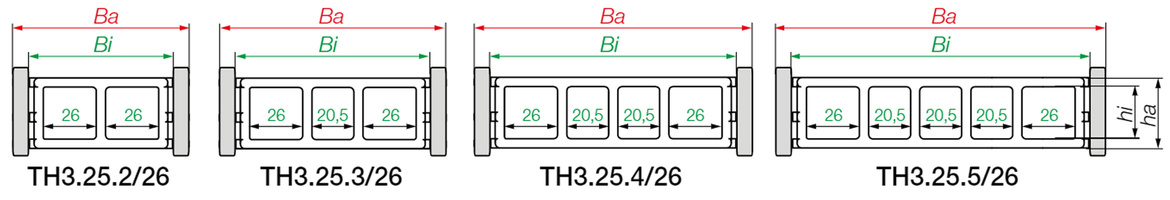

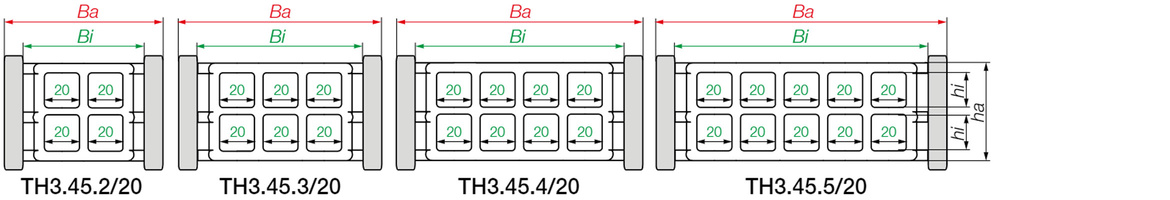

La cadena portacables igus® con diseño higiénico está disponible en dos alturas interiores y cuatro anchuras interiores para cada una de las alturas. Todos los segmentos fijos interiores (hasta 4) son aptos para ambos tamaños. Esto significa que los cables y las mangueras pueden guiarse completamente por separado y, aún así, dejar espacio libre para poder realizar las tareas de limpieza.

TH3.25.Bi/26.070.8

Gama de productos TH3.25

Ancho interior Bi [mm]:
Ancho exterior Ba [mm]:
Radio de curvatura R [mm]:
H [mm]:
D [mm]:
K [mm]:

Referencia	Bi	Ba	BR	Ha	Hi	H	D	K
TH3.25.2/26.070.8	70	86	70	35	25,5	180	110	300	18,53 EUR
TH3.25.3/26.070.8	95	111	70	35	25,5	180	110	300	19,41 EUR

Más información sobre la pieza seleccionada:

3D-CAD

Pedido de muestra

PDF

Consulta de precio

myCatalog

Terminales de montaje

A [mm]:
Ancho interior Bi [mm]:
Ancho exterior Ba [mm]:

TH3.45.Bi/20.090.8

Gama de productos TH3.45

Ancho interior Bi [mm]:
Ancho exterior Ba [mm]:
Radio de curvatura R [mm]:
H [mm]:
D [mm]:
K [mm]:

Referencia	Bi	Ba	Radio	Ha	Hi	H	D	K
TH3.45.2/20.090.8	70	90	90	57	45	250	120	338	38,39 EUR
TH3.45.3/20.090.8	95	115	90	57	45	250	120	338	38,85 EUR
TH3.45.5/20.090.8	145	165	90	57	45	250	120	338	39,73 EUR

Más información sobre la pieza seleccionada:

3D-CAD

Pedido de muestra

PDF

Consulta de precio

myCatalog

Terminal

A [mm]:
Ancho interior Bi [mm]:
Ancho exterior Ba [mm]:

listo para enviar en 24-48 horas desde Alemania

listo para enviar en 72 horas desde Alemania

listo para enviar en 8 semanas desde Alemania
