twisterband HD - más fuerte con movimientos giratorios de hasta 7.000° en espacios muy reducidos

En lugar de bandas, el twisterband HD tiene una conexión perno/agujero de los eslabones muy robusta. Esto permite un llenado más consistente y una mayor vida útil.
  • Guiado continuo del cable durante los movimientos de rotación
  • Eslabones con conexión perno-agujero para cargas altas y una larga vida útil
  • Para el guiado de cables eléctricos y de fibra óptica y tubos neumáticos en un solo sistema
  • Topes para un radio de curvatura determinado
  • Protección de los cables con topes de radio definido
  • Velocidad máxima de rotación: 180°/s
  • Rango de temperatura: de 0 °C a 80 °C, aplicaciones en exteriores
Sectores industriales y aplicaciones típicas
Cabezales de mecanizado de las máquinas-herramienta, mesas giratorias, 6.º eje de los robots y, en general, todas las aplicaciones que actualmente utilizan colectores

Configurador CAD
twisterband HD

Gama de productos TBHD12:

Altura de instalación de twisterband TBHD12
Referencia Ángulo
de rotación		 Interior Ø
X1		 Exterior Ø
X2		 Altura interior
hi		 Anchura interior
Bi		 Radio de curvatura
R mín.		 Radio de curvatura
R máx.
TBHD12.24.11.180.01.0 180 40 140 11 24 24 35 681,41 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD12.24.11.270.01.0 270 40 140 11 24 24 35 701,01 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD12.24.11.360.01.0 360 40 140 11 24 24 35 714,10 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD12.24.11.540.01.0 540 40 140 11 24 24 35 746,84 EUR Añadir a la cesta de la compra
TBHD12.24.11.720.01.0 720 40 140 11 24 24 35 779,53 EUR Añadir a la cesta de la compra
TBHD12.24.11.900.01.0 900 40 140 11 24 24 35 812,19 EUR Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania TBHD12.24.11.1080.01.0 1080 40 140 11 24 24 35 844,88 EUR Añadir a la cesta de la compra
TBHD12.24.11.1260.01.0 1260 40 140 11 24 24 35 877,60 EUR Añadir a la cesta de la compra
TBHD12.24.11.1440.01.0 1440 40 140 11 24 24 35 910,29 EUR Añadir a la cesta de la compra
TBHD12.24.11.1620.01.0 1620 40 140 11 24 24 35 942,98 EUR Añadir a la cesta de la compra
TBHD12.24.11.1700.01.0 1700 40 140 11 24 24 35 a petición Añadir a la cesta de la compra
TBHD12.24.11.1800.01.0 1800 40 140 11 24 24 35 975,70 EUR Añadir a la cesta de la compra
TBHD12.24.11.1980.01.0 1980 40 140 11 24 24 35 1.008,39 EUR Añadir a la cesta de la compra
TBHD12.24.11.2160.01.0 2160 40 140 11 24 24 35 1.041,13 EUR Añadir a la cesta de la compra
TBHD12.24.11.2340.01.0 2340 40 140 11 24 24 35 1.073,82 EUR Añadir a la cesta de la compra
TBHD12.24.11.2520.01.0 2520 40 140 11 24 24 35 1.106,51 EUR Añadir a la cesta de la compra
TBHD12.24.11.2700.01.0 2700 40 140 11 24 24 35 1.139,23 EUR Añadir a la cesta de la compra
TBHD12.24.11.2880.01.0 2880 40 140 11 24 24 35 1.171,92 EUR Añadir a la cesta de la compra
TBHD12.24.11.3060.01.0 3060 40 140 11 24 24 35 1.204,61 EUR Añadir a la cesta de la compra
TBHD12.24.11.3240.01.0 3240 40 140 11 24 24 35 1.237,33 EUR Añadir a la cesta de la compra
TBHD12.24.11.3600.01.0 3600 40 140 11 24 24 35 1.302,74 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Consulta de precio Consulta de precio
myCatalog myCatalog

Gama de productos TBHD20:

Altura de instalación de twisterband TBHD20
Referencia Ángulo
de rotación		 Interior Ø
X1		 Exterior Ø
X2		 Altura interior
hi		 Anchura interior
Bi		 Radio de curvatura
R mín.		 Radio de curvatura
R máx.
TBHD20.44.18.180.01.0 180 50 220 18 44 37 63 818,24 EUR Añadir a la cesta de la compra
TBHD20.44.18.270.01.0 270 50 220 18 44 37 63 951,79 EUR Añadir a la cesta de la compra
TBHD20.44.18.360.01.0 360 50 220 18 44 37 63 868,02 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD20.44.18.540.01.0 540 50 220 18 44 37 63 917,84 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD20.44.18.720.01.0 720 50 220 18 44 37 63 967,63 EUR Añadir a la cesta de la compra
TBHD20.44.18.900.01.0 900 50 220 18 44 37 63 1.017,42 EUR Añadir a la cesta de la compra
TBHD20.44.18.1060.01.0 1060 50 220 18 44 37 63 a petición Añadir a la cesta de la compra
TBHD20.44.18.1260.01.0 1260 50 220 18 44 37 63 1.117,06 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD20.44.18.1440.01.0 1440 50 220 18 44 37 63 1.166,85 EUR Añadir a la cesta de la compra
TBHD20.44.18.1620.01.0 1620 50 220 18 44 37 63 1.251,78 EUR Añadir a la cesta de la compra
TBHD20.44.18.1700.01.0 1700 50 220 18 44 37 63 1.260,58 EUR Añadir a la cesta de la compra
TBHD20.44.18.1800.01.0 1800 50 220 18 44 37 63 1.266,43 EUR Añadir a la cesta de la compra
TBHD20.44.18.1960.01.0 1960 50 220 18 44 37 63 a petición Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD20.44.18.2160.01.0 2160 50 220 18 44 37 63 1.366,03 EUR Añadir a la cesta de la compra
TBHD20.44.18.2340.01.0 2340 50 220 18 44 37 63 1.465,61 EUR Añadir a la cesta de la compra
TBHD20.44.18.2520.01.0 2520 50 220 18 44 37 63 1.521,22 EUR Añadir a la cesta de la compra
TBHD20.44.18.2700.01.0 2700 50 220 18 44 37 63 1.511,22 EUR Añadir a la cesta de la compra
TBHD20.44.18.2880.01.0 2880 50 220 18 44 37 63 1.550,54 EUR Añadir a la cesta de la compra
TBHD20.44.18.3060.01.0 3060 50 220 18 44 37 63 1.565,22 EUR Añadir a la cesta de la compra
TBHD20.44.18.3240.01.0 3240 50 220 18 44 37 63 1.664,83 EUR Añadir a la cesta de la compra
TBHD20.44.18.3420.01.0 3420 50 220 18 44 37 63 1.752,81 EUR Añadir a la cesta de la compra
TBHD20.44.18.3600.01.0 3600 50 220 18 44 37 63 1.764,44 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Consulta de precio Consulta de precio
myCatalog myCatalog

Gama de productos TBHD30:

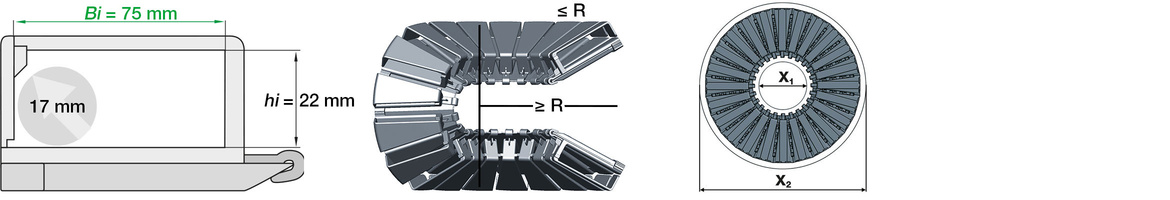

Dimensiones de instalación de la twisterband HD
Referencia Ángulo de
rotación		 Interior Ø
X1		 Exterior Ø
X2		 Altura interior
hi		 Anchura interior
Bi		 Radio de curvatura
R mín.		 Radio de curvatura
R máx.
listo para enviar en 8 semanas desde Alemania TBHD30.75.22.180.01.0 180 90 330 22 75 44 77 1.149,66 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD30.75.22.360.01.0 360 90 330 22 75 44 77 1.242,89 EUR Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania TBHD30.75.22.540.01.0 540 90 330 22 75 44 77 1.336,08 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD30.75.22.720.01.0 720 90 330 22 75 44 77 1.429,30 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD30.75.22.900.01.0 900 90 330 22 75 44 77 1.522,56 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD30.75.22.1080.01.0 1080 90 330 22 75 44 77 1.615,78 EUR Añadir a la cesta de la compra
TBHD30.75.22.1260.01.0 1260 90 330 22 75 44 77 1.708,97 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD30.75.22.1440.01.0 1440 90 330 22 75 44 77 1.802,20 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD30.75.22.1800.01.0 1800 90 330 22 75 44 77 1.988,67 EUR Añadir a la cesta de la compra
TBHD30.75.22.2520.01.0 2520 90 330 22 75 44 77 2.361,51 EUR Añadir a la cesta de la compra
TBHD30.75.22.2880.01.0 2880 90 330 22 75 44 77 2.547,99 EUR Añadir a la cesta de la compra
TBHD30.75.22.3240.01.0 3240 90 330 22 75 44 77 2.734,43 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog

Separadores adecuados:

Referencia
listo para enviar en 24-48 horas desde Alemania TB30.22.2 1,48 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania TB30.22.2.1 1,85 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para instalarlo, basta con abrir el cierre de la cadena, introducir un cable y presionar el separador en el travesaño. A continuación, añada los cables restantes. Los separadores garantizan una clara división interna sin dañar los cables.

Gama de productos TBHD42:

Dimensiones de instalación de la twisterband HD
Número de pedido Ángulo
de rotación		 Ø interior
X1		 Ø exterior
X2		 Altura interior
hi		 Anchura interior
Bi		 Radio de curvatura
R mín.		 Radio de curvatura
R máx.
listo para enviar en 8 semanas desde Alemania TBHD42.135.30.0360.01.0 360 90 490 30 135 56 119 3.285,99 EUR Añadir a la cesta de la compra
TBHD42.135.30.0180.01.0 180 90 490 30 135 56 119 3.042,46 EUR Añadir a la cesta de la compra
TBHD42.135.30.0270.01.0 270 90 490 30 135 56 119 3.242,27 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD42.135.30.0540.01.0 540 90 490 30 135 56 119 3.373,49 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD42.135.30.0720.01.0 720 90 490 30 135 56 119 3.460,90 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD42.135.30.0900.01.0 900 90 490 30 135 56 119 3.548,36 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD42.135.30.1080.01.0 1080 90 490 30 135 56 119 3.635,80 EUR Añadir a la cesta de la compra
TBHD42.135.30.1260.01.0 1260 90 490 30 135 56 119 3.723,24 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD42.135.30.1440.01.0 1440 90 490 30 135 56 119 3.810,71 EUR Añadir a la cesta de la compra
TBHD42.135.30.1620.01.0 1620 90 490 30 135 56 119 3.898,14 EUR Añadir a la cesta de la compra
TBHD42.135.30.1800.01.0 1800 90 490 30 135 56 119 3.985,61 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD42.135.30.1980.01.0 1980 90 490 30 135 56 119 4.073,05 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD42.135.30.2160.01.0 2160 90 490 30 135 56 119 4.160,49 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD42.135.30.2340.01.0 2340 90 490 30 135 56 119 4.247,95 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD42.135.30.2520.01.0 2520 90 490 30 135 56 119 4.335,39 EUR Añadir a la cesta de la compra
TBHD42.135.30.2700.01.0 2700 90 490 30 135 56 119 4.422,83 EUR Añadir a la cesta de la compra
TBHD42.135.30.2880.01.0 2880 90 490 30 135 56 119 4.510,30 EUR Añadir a la cesta de la compra
TBHD42.135.30.3060.01.0 3060 90 490 30 135 56 119 4.597,73 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD42.135.30.3240.01.0 3240 90 490 30 135 56 119 4.685,20 EUR Añadir a la cesta de la compra
TBHD42.135.30.3420.01.0 3420 90 490 30 135 56 119 4.772,61 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TBHD42.135.30.3600.01.0 3600 90 490 30 135 56 119 4.860,05 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog

Separadores adecuados:

Referencia
listo para enviar en 24-48 horas desde Alemania TB42.30.2 2,19 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog

Para instalarlo, basta con abrir el cierre de la cadena, introducir un cable y presionar el separador en el travesaño. A continuación, añada los cables restantes. Los separadores garantizan una clara división interna sin dañar los cables.

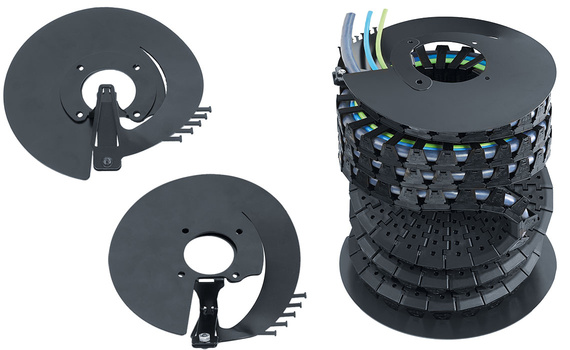

Alivio de tensión para twisterband HD

Placas superiores/inferiores de acero HD con alivios de tensión

Las placas superior e inferior se incluyen en la entrega estándar como parte del módulo twisterband.

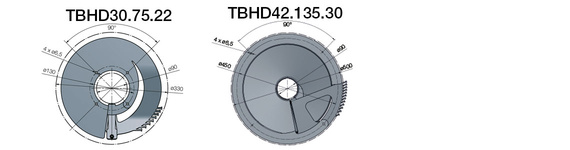

Dimensiones de la instalación de la twisterband HD

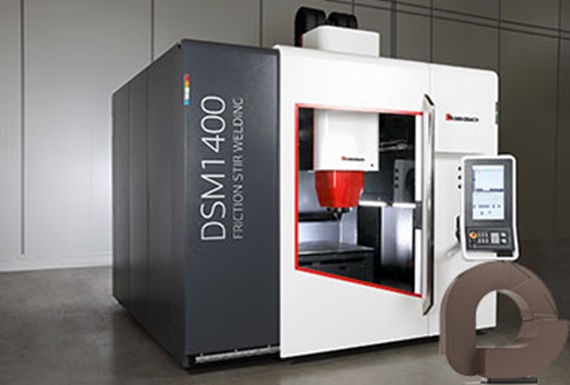

¡Implementado en la práctica!

*Los movimientos rotatorios de hasta 3.600° están disponibles en stock. A partir de 3.600°, póngase en contacto con su técnico de igus.
