e-spool® estándar y HD

Los sistemas e-spool® standard y e-spool® HD permiten enrollar cables de forma compacta en una cadena portacables. El uso de la twisterband facilita el guiado ininterrumpido de diferentes suministros y permite adaptar y aumentar los cables y tubos de su interior en cualquier momento.
  • Sistema energético versátil: guiado de diferentes suministros en un mismo sistema
  • Uso flexible: es posible suministrar energía en cualquier dirección
  • Económico: la twisterband permite movimientos rotatorios
  • Compacto: la cadena portacables permanece enrollada en su posición inicial, lo que contribuye a mantener los pasillos despejados
  • Los cables no están sometidos a esfuerzos de tracción
  • Los cables se pueden añadir o sustituir indistintamente
  • Premio iF Design Award 2013
Configurar ahora

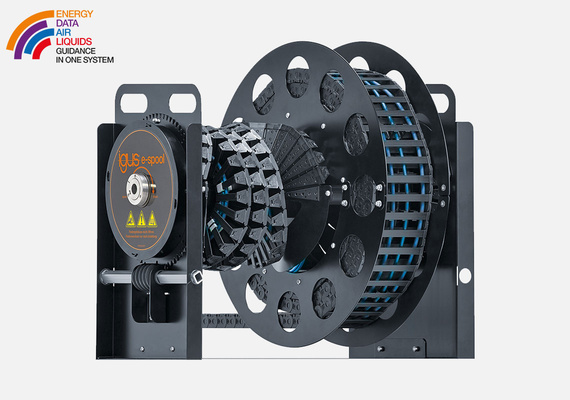

Cadenas portacables e-spool®: versiones standard y HD
Mayor flexibilidad:

A diferencia de los colectores, los cables y conductos para datos, aire comprimido y líquidos pueden conectarse de forma continua y, sobre todo, pueden sustituirse y modificarse en cualquier momento.

Datos técnicos


Velocidad vMáx. 1 m/s
Aceleración aMáx. 1 m/s²
Velocidad lateralMáx. 1 m/s
Aceleración lateralMáx. 1 m/s2 (radial) /
0,25 m/s2 (axial)
Rangos de temperatura0 - 70 °C / HD opciones: 0 - 80 °C
Peso de llenado verticalmáx. 1 kg/m

e-spool® standard: con cadena portacables y 1 o 2 twisterband

Versión con una twisterband:

Longitud [mm]:


Referencia Longitud Peso
  [mm] [kg]
listo para enviar en 8 semanas desde Alemania SP1.400.4000.01.L.0 4000 13,5 4.716,21 EUR Añadir a la cesta de la compra
SPHD1.400.4000.01.L.0 4000 17,2 5.134,13 EUR Añadir a la cesta de la compra
SPHD1.400.4000.01.R.0 4000 17,2 5.134,13 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania SP1.400.4000.01.R.0 4000 13,5 4.716,21 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania SP1.600.4000.03.R.0 4000 33 8.514,60 EUR Añadir a la cesta de la compra
SP1.700.7000.03.R.0 7000 38 9.044,93 EUR Añadir a la cesta de la compra
SP1.850.14000.03.R.0 14000 48 10.507,55 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania SP1.600.4000.03.L.0 4000 33 8.514,60 EUR Añadir a la cesta de la compra
SP1.700.7000.03.L.0 7000 38 9.044,93 EUR Añadir a la cesta de la compra
SP1.850.14000.03.L.0 14000 48 10.507,55 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Consulta de precio Consulta de precio
myCatalog myCatalog

R = extensión hacia la derecha; L = extensión hacia la izquierda

Versión con dos twisterband:

Longitud [mm]:


Referencia Longitud Peso
[mm] [kg]
SP2.600.4000.03.R.0 4000 40 9.923,70 EUR Añadir a la cesta de la compra
SP2.700.7000.03.R.0 7000 45 10.500,03 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania SP2.850.14000.03.R.0 14000 55 12.343,69 EUR Añadir a la cesta de la compra
SP2.600.4000.03.L.0 4000 40 9.923,70 EUR Añadir a la cesta de la compra
SP2.700.7000.03.L.0 7000 45 10.500,03 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania SP2.850.14000.03.L.0 14000 55 12.343,69 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog

R = extensión hacia la derecha; L = extensión hacia la izquierda

e-spool® HD: con cadena portacables y 1 o 2 twisterband

Versión con una twisterband:

Longitud [mm]:


Referencia Longitud Peso
[mm] [kg]
SPHD1.600.4000.03.L.0 4000 52 9.800,15 EUR Añadir a la cesta de la compra
SPHD1.700.7000.03.L.0 7000 56,5 10.354,82 EUR Añadir a la cesta de la compra
SPHD1.850.14000.03.L.0 14000 67 11.858,71 EUR Añadir a la cesta de la compra
SPHD1.600.4000.03.R.0 4000 52 9.800,15 EUR Añadir a la cesta de la compra
SPHD1.700.7000.03.R.0 7000 56,5 10.354,82 EUR Añadir a la cesta de la compra
SPHD1.850.14000.03.R.0 14000 67 11.858,71 EUR Añadir a la cesta de la compra
SPHD1.1200.21000.01.0 21000 52 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog

R = extensión hacia la derecha; L = extensión hacia la izquierda

Versión con dos twisterband:

Longitud [mm]:


Referencia Longitud Peso
[mm] [kg]
SPHD2.600.4000.03.L.0 4000 59 11.036,28 EUR Añadir a la cesta de la compra
SPHD2.700.7000.03.L.0 7000 64 11.633,07 EUR Añadir a la cesta de la compra
SPHD2.850.14000.03.L.0 14000 74 13.698,55 EUR Añadir a la cesta de la compra
SPHD2.600.4000.03.R.0 4000 59 11.036,28 EUR Añadir a la cesta de la compra
SPHD2.700.7000.03.R.0 7000 64 11.633,07 EUR Añadir a la cesta de la compra
SPHD2.850.14000.03.R.0 14000 74 13.698,55 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog

R = extensión hacia la derecha; L = extensión hacia la izquierda

Pautas de llenado del e-spool

Debido a la tensión mecánica especial en un e-spool, recomendamos utilizar los cables chainflex. Además, se recomienda respetar las siguientes reglas de llenado:

1. Los cables solo pueden colocarse uno al lado del otro en la cadena portacables. ¡Nunca coloque varios cables uno encima del otro!
2. En el caso de los cables sin apantallar, siempre que sea posible se deben utilizar cables chainflex con revestimiento exterior de TPE.
3. Los cables apantallados deben ser de la familia de cables chainflex CFROBOT.
4. Deben respetarse los radios de curvatura máximos del twisterband utilizado.
5. Si es posible, utilice separadores para proteger los cables contra la superposición y la abrasión. Para aprovechar al máximo el espacio interior, instale los separadores en segmentos alternos.
6. Coloque los cables según el diámetro o el radio de curvatura: los pequeños y delgados hacia dentro y los grandes hacia fuera.
7. Instale un sistema de alivio de tensión en ambos extremos del cable. El nudo de la brida no debe colocarse en la dirección de la cadena.8. Los cables deben instalarse en el sistema twisterband con espacio libre tanto hacia afuera como hacia adentro del eje de rotación.

Instrucciones de instalación

En el caso de una aplicación que se desplace horizontalmente, se debe proporcionar una superficie lisa sobre la que la cadena portacables pueda desplazarse.

Instrucciones de instalación

Instrucciones de montaje del sistema e-spool

Documentación: instrucciones de instalación

Según la Directiva de Máquinas 2006/42/CE
Descargar PDF ahora

Aplicaciones prácticas
