liftband

Guiado de cables para alturas de hasta 13 m con espacios de instalación limitados

liftband es un sistema modular de suministro de fluidos, energía y datos en vertical silencioso y que ahorra espacio. Con el liftband se pueden realizar aplicaciones de gran verticalidad que tienen mucho espacio disponible en horizontal, pero que solo permiten una altura de sistema baja.
  • Alternativa a la solución en zigzag
  • Más ligero y menor espacio de instalación requerido
  • Aplicaciones verticales implementadas con facilidad
  • Velocidades de hasta 1 m/s
  • Aceleración de hasta 2 m/s2
  • Longitud máxima de extensión: 13 m
  • Radio de curvatura del cable de hasta 250 mm
Posibles áreas de aplicación: Tecnología de teatros y escenarios, grúas de interior y antenas telescópicas móviles

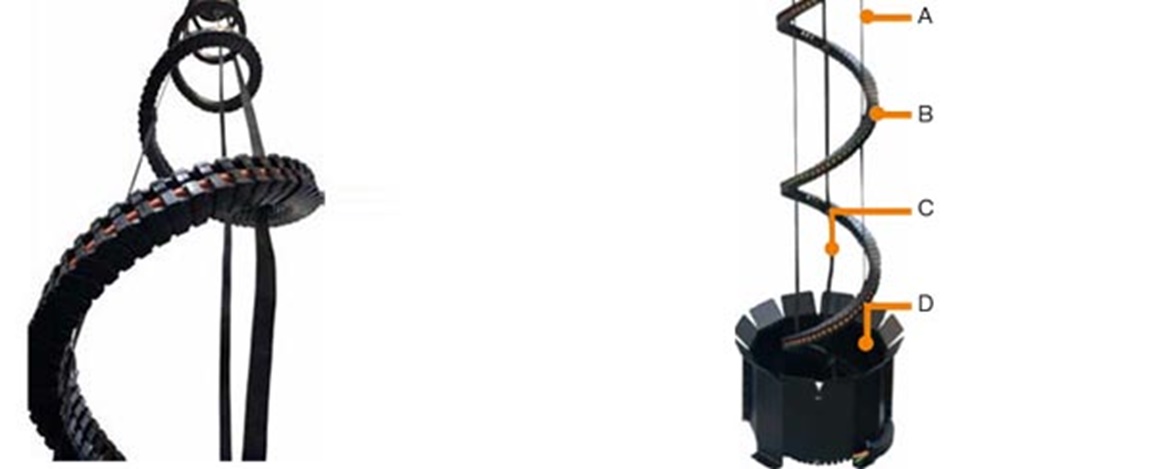

Estructura

liftband
A = Cintas de retención, distribución uniforme de la carga

B = Cadena easy triflex® para una fácil inserción de los cables, incluyendo una sencilla distribución interior

C = Cintas de nylon para un peso de llenado «infinito»

D = Cesto variable de acero para una altura óptima del guiado con cada sistema

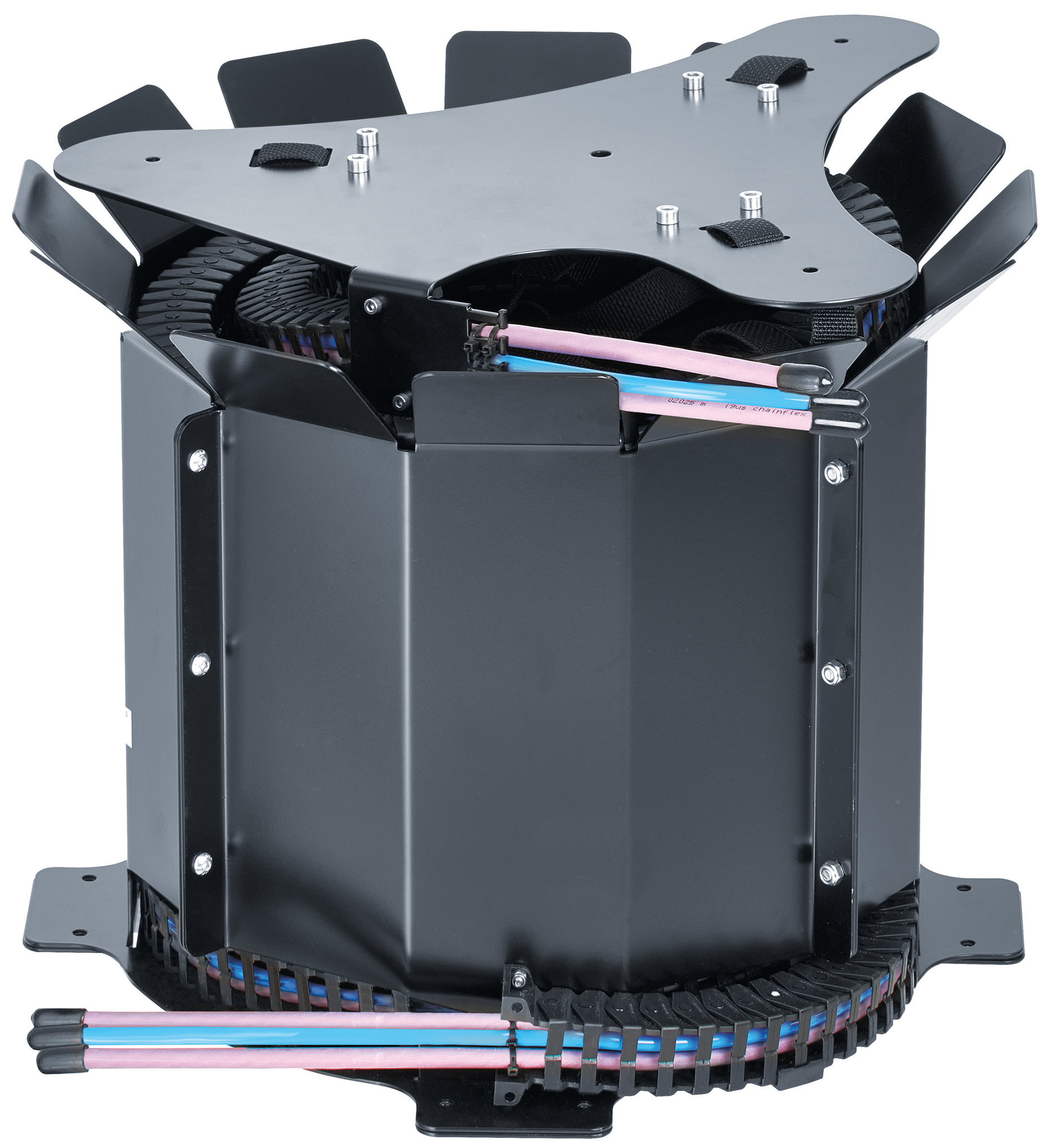

liftband
  • Sistema de retracción, almacenamiento seguro en un robusto cesto de acero
  • Introducción inclinada: para un funcionamiento seguro
  • Robusta placa de puntos móviles: para una conexión sencilla a su aplicación
  • Compacidad: cesto telescópico de acero para un aprovechamiento óptimo del espacio

Altura de extensiónDiseño del cesto
0-3 mCesto de una sola pieza
3-13 mCesto telescópico

Datos técnicos y cálculo de la longitud de la cadena

VelocidadAceleraciónVelocidad lateralAceleración lateral
≤ 1 m/s≤ 2 m/s2≤ 1 m/s≤ 2 m/s2
Para calcular la longitud de la cadena/cable utilice la siguiente fórmula: [ ( recorrido en metros / 0,75+2 ) x57 ] x25. Redondee el resultado. Ejemplo: recorrido de 1 metro
Longitud de la cadena/cable = ((1 m/0,75+2)x57)x25 = 4.750 mm

Gama de producto con altura interior de 25 mm

Recorrido S [mm]:


Referencia Diámetro
máx. de
los cables 		Radio de
curvatura máx.		 Altura interior Anchura interior Longitud* Número de
compartimentos
  [mm] [mm] [mm] [mm] [mm]
LB.E332.25.2.175.1.01.0 9 175 13 25 1000 2 2.173,13 EUR Añadir a la cesta de la compra
LB.E332.25.2.175.2.01.0 9 175 13 25 2000 2 2.796,28 EUR Añadir a la cesta de la compra
LB.E332.25.2.175.3.01.0 9 175 13 25 3000 2 3.216,28 EUR Añadir a la cesta de la compra
LB.E332.25.2.175.4.01.0 9 175 13 25 4000 2 4.542,16 EUR Añadir a la cesta de la compra
LB.E332.25.2.175.5.01.0 9 175 13 25 5000 2 4.962,14 EUR Añadir a la cesta de la compra
LB.E332.25.2.175.6.01.0 9 175 13 25 6000 2 5.585,29 EUR Añadir a la cesta de la compra
LB.E332.25.2.175.7.01.0 9 175 13 25 7000 2 6.005,26 EUR Añadir a la cesta de la compra
LB.E332.25.2.175.8.01.0 9 175 13 25 8000 2 6.628,47 EUR Añadir a la cesta de la compra
LB.E332.25.2.175.9.01.0 9 175 13 25 9000 2 7.048,45 EUR Añadir a la cesta de la compra
LB.E332.25.2.175.10.01.0 9 175 13 25 10000 2 7.953,47 EUR Añadir a la cesta de la compra
LB.E332.25.2.175.11.01.0 9 175 13 25 11000 2 8.373,47 EUR Añadir a la cesta de la compra
LB.E332.25.2.175.12.01.0 9 175 13 25 12000 2 8.996,60 EUR Añadir a la cesta de la compra
LB.E332.25.2.175.13.01.0 9 175 13 25 13000 2 9.416,63 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog

Gama de producto con anchura interior de 32 mm

Recorrido S [mm]:


Referencia Diámetro
máx. de
los cables 		Radio de
curvatura máx.		 Altura interior Anchura interior Longitud* Número de
compartimentos
  [mm] [mm] [mm] [mm] [mm]
LB.E332.32.2.250.1.01.0 12 250 17 32 1000 2 2.701,91 EUR Añadir a la cesta de la compra
LB.E332.32.2.250.2.01.0 12 250 17 32 2000 2 3.073,16 EUR Añadir a la cesta de la compra
LB.E332.32.2.250.3.01.0 12 250 17 32 3000 2 4.296,26 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania LB.E332.32.2.250.4.01.0 12 250 17 32 4000 2 4.667,53 EUR Añadir a la cesta de la compra
LB.E332.32.2.250.5.01.0 12 250 17 32 5000 2 5.038,83 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania LB.E332.32.2.250.6.01.0 12 250 17 32 6000 2 5.410,13 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania LB.E332.32.2.250.7.01.0 12 250 17 32 7000 2 5.781,40 EUR Añadir a la cesta de la compra
LB.E332.32.2.250.8.01.0 12 250 17 32 8000 2 6.152,67 EUR Añadir a la cesta de la compra
LB.E332.32.2.250.9.01.0 12 250 17 32 9000 2 6.911,02 EUR Añadir a la cesta de la compra
LB.E332.32.2.250.10.01.0 12 250 17 32 10000 2 7.282,32 EUR Añadir a la cesta de la compra
LB.E332.32.2.250.11.01.0 12 250 17 32 11000 2 7.653,59 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania LB.E332.32.2.250.12.01.0 12 250 17 32 12000 2 8.024,92 EUR Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania LB.E332.32.2.250.13.01.0 12 250 17 32 13000 2 8.396,19 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog
listo para enviar en 8 semanas desde Alemania
