Sistema E6.1: nueva generación de cadenas para funcionamiento silencioso y salas blancas

Tras 10 años de éxito como cadena portacables silenciosa para salas blancas, la nueva generación está en el punto de salida. Aparte de las ventajas del sistema E6, la nueva generación ofrece más características que simplifican considerablemente el mantenimiento. Además, gracias a las modificaciones en el diseño, el interior de la cadena es más accesible, el peso se ha reducido y el montaje se ha simplificado.

Opción sin curvatura girando los eslabones interiores

Extremadamente silenciosa gracias al paso corto y al freno integrado
(E61.29.070.055.0 a 1 m/s = 32 dB(A) según el test de ensayo n.º 4479 de igus®)

Sin apenas vibraciones

Sistema de fijación de bajo desgaste (sin conexión perno/agujero)

Prácticamente sin efecto poligonal, proporcionando un funcionamiento suave

Diseño interno liso y sin bordes que aumenta la vida útil de los cables y tubos

Serie E61.29: Travesaños con apertura por presión por ambos lados, tanto en el radio interior como exterior

Aprox. un 30% más ligero que el sistema E6

Económica

Nueva generación de distribución interna, aún más apto para cables.
Nuevo mecanismo de fácil apertura, la Serie E61.29 se puede abrir de manera opcional del lado izquierdo o del derecho
KMA con opciones de fijación en cualquier dirección

Ayudas para la selección de Cadenas Portacables

Puede encontrar la Cadena Portacable correcta rápidamente mediante la introducción de parámetros concretos y con la ayuda de una tabla comparativa.

Instrucciones de montaje

Unión, separación y apertura de las Cadenas Portacables y los tubos portacables.

Applications

Aplicaciones en diversos sectores industriales y en el laboratorio de ensayos igus®.


Travesaño abatible por ambos lados, tanto en el radio interior como exterior

E61.29

Altura interior hi: 29 mm
Anchos interiores Bi: 30 a 140 mm
Radios de curvatura R: 55 a 150 mm
Paso: 22 mm


Travesaños desmontables por ambos lados, tanto en el radio interior como exterior

EF61.29

Altura interior hi: 29 mm
Anchuras interiores Bi: 30 – 140 mm
Radios de curvatura R: 55 – 150 mm
Paso: 22 mm


Travesaños desmontables en el radio interior y exterior

E61.35

Altura interior hi: 35 mm
Anchuras interiores Bi: 30 – 140 mm
Radios de curvatura R: 55 – 150 mm
Paso: 25 mm

E61.40

Altura interior hi: 40 mm
Anchuras interiores Bi: 40 – 300 mm
Radios de curvatura R: 63 – 200 mm
Paso: 27,8 mm

E61.52

Altura interior hi: 52 mm
Anchuras interiores Bi: 40 – 300 mm
Radios de curvatura R: 75 – 200 mm
Paso: 30 mm

E61.62

Altura interior hi: 62 mm
Anchuras interiores Bi: 50 – 400 mm
Radios de flexión R: 115 mm
Paso: 50 mm

E61.80

Altura interior hi: 80 mm
Anchuras interiores Bi: 50 – 600 mm
Radios de curvatura R: 150 – 200 mm
Paso: 65 mm


Cadena portacables con 6.1 - travesaños girables

Para proteger los cables y mangueras en la cadena portacables aún más efectivamente, el diseño de la nueva E6.1 ha sido avanzado de manera importante. Travesaños destapables son muy suaves y redondeados tanto como lo es la transición del eslabón al travesaño destapable. Todas las inyecciones y puntos marcados han sido posicionados en el exterior de la sección del conductor del cable.

Sectores industriales y aplicaciones típicas

Industria semiconductora

Industria de impresoras y plotter

Para aplicaciones con aceleraciones máximas

Cuando ruido mínimo y desgaste son importantes

IPA

Clasificación IPA - Informe IG1303-640-1: ISO Clase 1, según el estándar DIN EN ISO 14644-1
para la serie E61.29.050.075.0.CR con v = 0,5 m/s, 1,0 m/s, 2,0 m/s

Extremadamente silenciosa
E61.29.070.055.0 a 1 m/s = 32dB(A) según el test de ensayo n.º 4479 de igus®

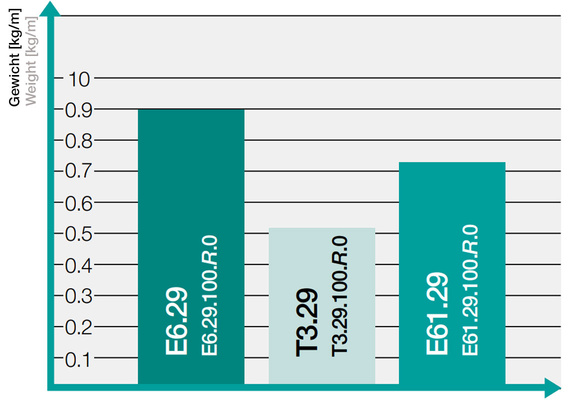

Y = peso [kg/m]

La nueva generación E6.1 ha incrementado la capacidad de aceleración debido a la reducción de peso - la cadena portacables es también extremadamente silenciosa y altamente dinámica

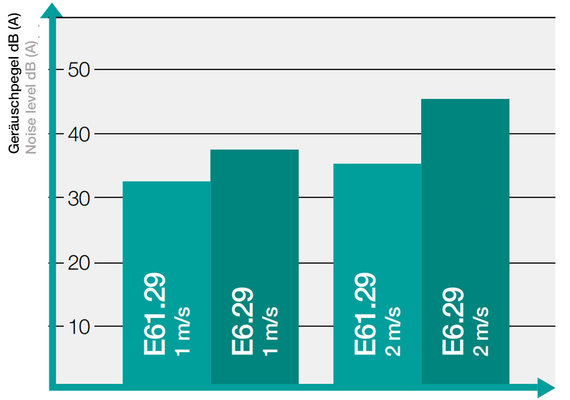

Test Fraunhofer Y = nivel de ruido dB (A)

series E61.29 fue sometido a pruebas de ruido en el laboratorio igus® y ha demostrado un nivel de ruido a -2 dB(A) por debajo de la serie E6.29 de igus® que es ya líder de su clase en nivel de ruido

igus® para salas limpias - idoneidad de cadena portacables E6.1

La alta resistencia a la abrasión de las cadenas portacables ha sido incrementada gracias al uso de materiales específicos. En muchas aplicaciones donde soluciones especiales incómodas son usadas, una simple cadena portacables estándar puede ser usado en vez de ello. Tanto en el uso "deslizante" como en el uso sin apoyo ésta aprobó un programa de pruebas bien completo. Para muchas apliacaciones se operan las Cadenas Portacables en materiales especiales de manera prácticamente sin abrasión. IPA pruebas han confirmado que cadenas portacables estándar de igus® cumplen los requerimientos de salas limpias y han sido evaluados como "probado y valorado como muy bien". Salas limpias reclaman una resistencia al desgaste muy alta en las partes móviles - cadenas portacables (por ejemplo) tienen que ser muy resistente al desgaste por ello para cumplir las especificaciones estándar para este entorno sensitivo.

IPA clasificación - informeIG1303-640-1: ISO clase 1, de acuerdo a DIN EN ISO 14644-1
para series E61.29.050.075.0.CR a v = 0,5 m/s, 1,0 m/s, 2,0 m/s
