Actuador lineal de perfil plano drylin® SLN motorizado

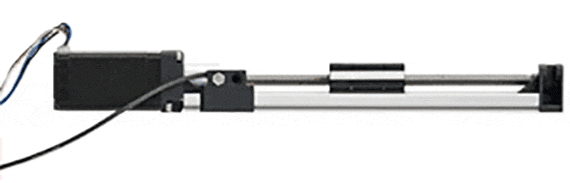

Actuador lineal motorizado

Diseño compacto

Funcionamiento libre de lubricación basado en la guía en miniatura drylin® N

Actuador lineal en miniatura monitorizado listo para instalar y probado

Rodamiento de bolas para un funcionamiento optimizado y dinámico

Disponible en tres pasos de husillos: paso M5 (5x0,8mm), rosca helicoidal 5x5 y 6x12,7

SLN-27-14 Carro con ajustes de backlash y altura manuales, rodamiento de bolas de husillo montado

SLN-27-15 Carro con pretensado axial y ajustes de backlash y altura manuales, rodamiento de bolas de husillo montado

Motor integrado motor paso a paso NEMA 11 con cable trenzado par de mantenimiento Mo 0,13 Nm, tamaño de conexión 28x28 mm

Opciones: Directo y libre en el perfil de interruptores de proximidad posicionables
Referencia IK-0052 Kit de interruptor de proximidad con soporte para SLN, inductivo, PNP, más abierto/NC
Referencia IK-0053 Kit de interruptor de proximidad con soporte para SLN, inductivo, PNP más cerrado/NO


Todas las variantes están disponibles listas para conectar en longitudes de carrera de 100/150/200/250 mm. Sin embargo, también pueden solicitarse otras longitudes de carrera bajo petición.

Ventajas adicionales para todos los diseños: En todos los diseños, los sensores pueden conectarse directamente y posicionarse libremente en el perfil

Áreas de aplicación más frecuentes: Máquinas automatizadas, equipo de laboratorio médico, equipos de pruebas

Productos de la gama:

Información técnica

Número de pedido Longitud de la carrera Peso Adicional
(por cada 100 mm)		 Máx. capacidad de carga estática
 Máx.
velocidad		 Máx.
par de accionamiento
    [g] [g] axial[N] radial[N] [h/min] [Nm]
SLN-27-14-0050-100-11-L-S-000 100 60 40 10 40 300 0,1 a petición Añadir a la cesta de la compra
SLN-27-14-0050-150-11-L-S-000 150 60 40 10 40 300 0,1 a petición Añadir a la cesta de la compra
SLN-27-14-0050-200-11-L-S-000 200 60 40 10 40 300 0,1 a petición Añadir a la cesta de la compra
SLN-27-14-0050-250-11-L-S-000 200 60 40 10 40 300 0,1 a petición Añadir a la cesta de la compra
SLN-27-15-0050-100-11-L-S-000 100 60 40 10 40 300 0,1 a petición Añadir a la cesta de la compra
SLN-27-15-0050-150-11-L-S-000 150 60 40 10 40 300 0,1 a petición Añadir a la cesta de la compra
SLN-27-15-0050-200-11-L-S-000 200 60 40 10 40 300 0,1 a petición Añadir a la cesta de la compra
SLN-27-15-0050-250-11-L-S-000 250 60 40 10 40 300 0,1 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog

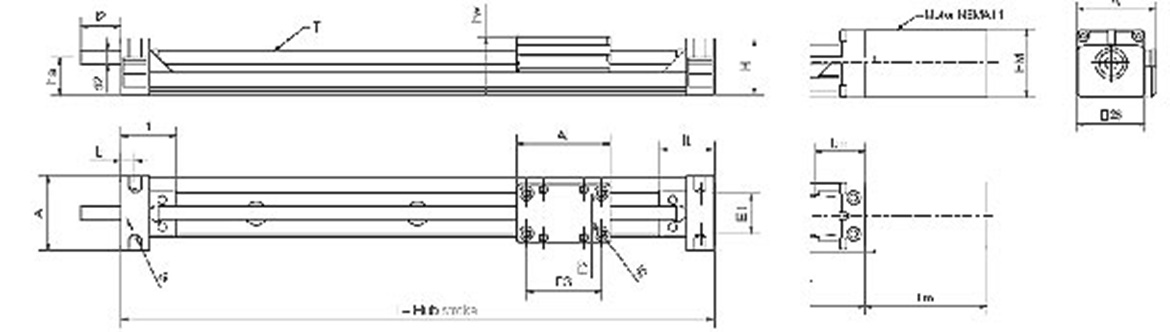

Tamaños [mm]

Número de pedido A Al H E1 E2 E3 l hw lt lb ts tg T d2 l2 ha
  ±0,2 -0,1 ±0,2 ±0,15 ±0,15 ±0,15   ±0,2 ±0,2
SLN-27-14-0050-100-11-L-S-000 28 35 21,5 20,5 15 28 76 22 20,2 5 3,5 M3 5x5 M5 15 14 a petición Añadir a la cesta de la compra
SLN-27-14-0050-150-11-L-S-000 28 35 21,5 20,5 15 28 76 22 20,2 5 3,5 M3 5x5 M5 15 14 a petición Añadir a la cesta de la compra
SLN-27-14-0050-200-11-L-S-000 28 35 21,5 20,5 15 28 76 22 20,2 5 3,5 M3 5x5 M5 15 14 a petición Añadir a la cesta de la compra
SLN-27-14-0050-250-11-L-S-000 28 35 21,5 20,5 15 28 76 22 20,2 5 3,5 M3 5x5 M5 15 14 a petición Añadir a la cesta de la compra
SLN-27-15-0050-100-11-L-S-000 28 35 21,5 20,5 15 28 76 22 20,2 5 3,5 M3 5x5 M5 15 14 a petición Añadir a la cesta de la compra
SLN-27-15-0050-150-11-L-S-000 28 35 21,5 20,5 15 28 76 22 20,2 5 3,5 M3 5x5 M5 15 14 a petición Añadir a la cesta de la compra
SLN-27-15-0050-200-11-L-S-000 28 35 21,5 20,5 15 28 76 22 20,2 5 3,5 M3 5x5 M5 15 14 a petición Añadir a la cesta de la compra
SLN-27-15-0050-250-11-L-S-000 28 35 21,5 20,5 15 28 76 22 20,2 5 3,5 M3 5x5 M5 15 14 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog

Módulo lineal con motor
Tamaños [mm]

Número de pedido ltm HM AI li l Lm
SLN-27-14-0050-100-11-L-S-000 20,5 28 33 25 83 variable a petición Añadir a la cesta de la compra
SLN-27-14-0050-150-11-L-S-000 20,5 28 33 25 83 a petición Añadir a la cesta de la compra
SLN-27-14-0050-200-11-L-S-000 20,5 28 33 25 83 a petición Añadir a la cesta de la compra
SLN-27-14-0050-250-11-L-S-000 20,5 28 33 25 83 a petición Añadir a la cesta de la compra
SLN-27-15-0050-100-11-L-S-000 20,5 28 33 25 83 a petición Añadir a la cesta de la compra
SLN-27-15-0050-150-11-L-S-000 20,5 28 33 25 83 a petición Añadir a la cesta de la compra
SLN-27-15-0050-200-11-L-S-000 20,5 28 33 25 83 a petición Añadir a la cesta de la compra
SLN-27-15-0050-250-11-L-S-000 20,5 28 33 25 83 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog
