Guía de perfil plano drylin® T

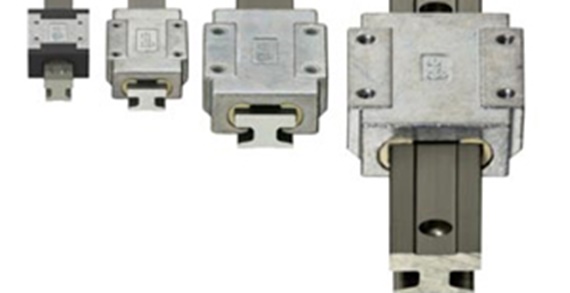

Sistema de guiado lineal drylin® T con perfil plano

Sistema de guiado de perfil plano drylin® T: sistemas de guiado lineal en un diseño compacto, cuatro tamaños de instalación, libre de lubricación y mantenimiento

Funcionamiento libre de lubricación y mantenimiento

Carro deslizante robusto, no ajustable

Carro hecho de zinc

Resistente al desgaste y elementos de deslizamiento reemplazables hechos de iglidur® J (o iglidur® J200 para TW-04-07)

Raíl de aluminio anodizado duro

Altura de instalación reducida

Resistencia a la corrosión

Posición simétrica de los agujeros C5 = C6

Tamaños idénticos a los de sistemas de guiado de cojinetes de recirculación de bolas

Sistema de guiado lineal de perfil plano drylin® T como versión ajustable, tamaño 12

Sistema de guiado lineal de perfil plano drylin® T como versión ajustable de tamaño 12 en 8 niveles

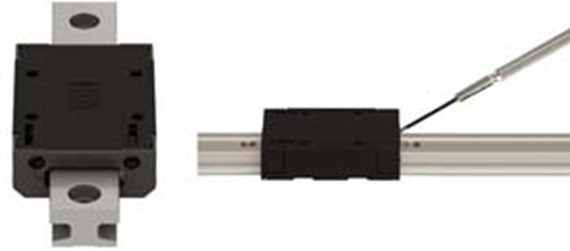

En el tamaño 12, la holgura del rodamiento en carros miniatura TWE-04-12 se puede ajustar fácilmente con un destornillador.

Cojinetes de holgura ajustable

Libres de lubricación y mantenimiento

Resistencia extrema a la corrosión gracias al proceso de recubrimiento con pintura electroforética, conocido como E-coating

Carrera silenciosa

Diseño compacto

Solicite un sistema completo

Configuración en solo unos pocos pasos:

1. Selección del tamaño de instalación
2. Selección del número de carros por raíl
3. Entrada de la longitud de de raíl en mm
4. Selección de la opción de cojinete con función flotante

Aviso:

Encontrará más información en las fichas y planos técnicos, así como en los enlaces que se muestran a continuación. Por ejemplo, especificaciones sobre los tipos de cojinetes flotantes y las instrucciones de instalación.

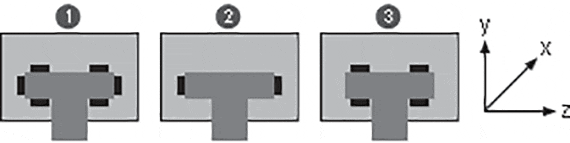

Cojinete sin holgura

Cojinete con holgura en el eje Y

Cojinete con holgura en el eje Z

Información técnica drylin® T

Reglas de diseño drylin® T

drylin® T | Diseño del sistema

Juego completo drylin® TK 04

Paso 1

Seleccione el tamaño de instalación del carro.

Tamaño de instalación del carro de guiado:

12 TWE

15 TWE

Continuar

Volver

Guías lineales de perfil plano

a [mm]:

Sistemas de guiado de perfil plano drylin® T

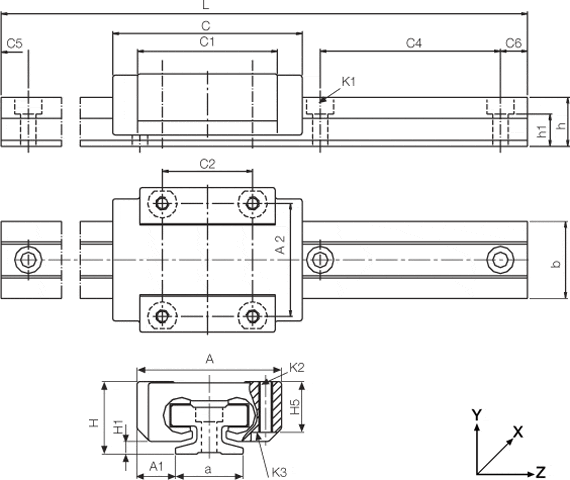

Nº de art.		Peso	L máx.	a -0,2	b	C4	C5 mín.	C5 máx.	C6 mín.	C6 máx.	h	h1	K1*	ly	lz	Wby	Wbz	Precio/m
		[kg/m]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]				[mm⁴]	[mm⁴]	[mm³]	[mm³]
TS-04-07-UNGEBOHRT																		73,83 EUR
TS-04-09-UNGEBOHRT																		76,13 EUR
TS-04-12-UNGEBOHRT																		82,74 EUR
TS-04-15-UNGEBOHRT																		88,83 EUR
TS-04-07	NEW	0,08	2000	7	8	15	5	12	5	12	5,5	3,7	M2	131	90	32	29	82,04 EUR
TS-04-09		0,11	2000	9	9,6	20	5	14,5	5	14,5	6,3	4,6	M2	252	169	52	49	84,56 EUR
TS-04-12		0,2	2000	12	13	25	5	17	5	17	8,6	5,9	M3	856	574	132	120	91,93 EUR
TS-04-15		0,33	3000	15	17	40	10	29,5	10	29,5	10,8	7	M3	2420	1410	285	239	98,69 EUR

Más información sobre la pieza seleccionada:

3D-CAD

Pedido de muestra

PDF

Consulta de precio

myCatalog

* Para tornillo DIN 912
Para guías no perforadas, indique "Sin perforar" en el comentario.

Carro de perfil plano T

H [mm]:

Carro de perfil plano drylin® T

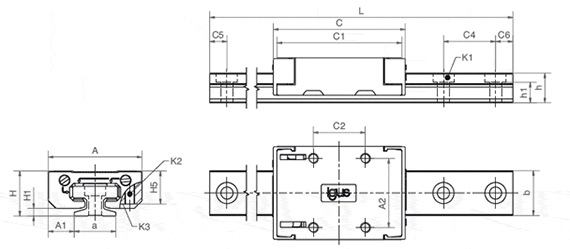

Nº de art.		Peso	H ±0,2	A ±0,2	C ±0,3	A1 ±0,35	A2	C1	C2	H1 ±0,35	H5	K2**	Par de apriete máx.	K3*
		[kg]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]		[Nm]
TW-04-07	NEW	0,008	8	17	23	5	12	21	8	1,5	0	M2	0		22,53 EUR
TW-04-07-LLZ		0,008	8	17	23	5	12	21	8	1,5	0	M2	0		22,53 EUR
TW-04-09		0,017	10	20	29	5,5	15	18	13	1,7	7,2	M2	0,25	(M2)	29,70 EUR
TW-04-09-LLY		0,017	10	20	29	5,5	15	18	13	1,7	7,2	M2	0,25	(M2)	29,69 EUR
TW-04-09-LLZ		0,017	10	20	29	5,5	15	18	13	1,7	7,2	M2	0,25	(M2)	29,69 EUR
TW-04-12-LLY		0,034	13	27	34	7,5	20	22	15	2,2	9,5	M3	0,5	M2 (M3)	36,15 EUR
TW-04-12-LLZ		0,034	13	27	34	7,5	20	22	15	2,2	9,5	M3	0,5	M2 (M3)	36,15 EUR
TW-04-12		0,034	13	27	34	7,5	20	22	15	2,2	9,5	M3	0,5	M2 (M3)	36,13 EUR
TW-04-15		0,061	16	32	42	8,5	25	31	20	2,8	11	M3	0,5	M2 (M3)	44,60 EUR
TW-04-15-LLY		0,061	16	32	42	8,5	25	31	20	2,8	11	M3	0,5	M2 (M3)	44,60 EUR
TW-04-15-LLZ		0,061	16	32	42	8,5	25	31	20	2,8	11	M3	0,5	M2 (M3)	44,60 EUR

Más información sobre la pieza seleccionada:

3D-CAD

Pedido de muestra

PDF

Consulta de precio

myCatalog

*Para tornillo DIN 912
** Rosca
LLy para un carro con cojinete con función flotante en el eje y
LLz para un carro con cojinete con función flotante en el eje z

Instrucciones de montaje drylin® TWE

Assembly_DryLin_TWE_LowProfile_GB.pdf

listo para enviar en 24-48 horas desde Alemania

listo para enviar en 3-4 días laborales desde Alemania

listo para enviar en 10 días laborales desde Alemania
