Módulo rotatorio CRM

Módulo rotatorio - ángulo de rotación de hasta 6480º

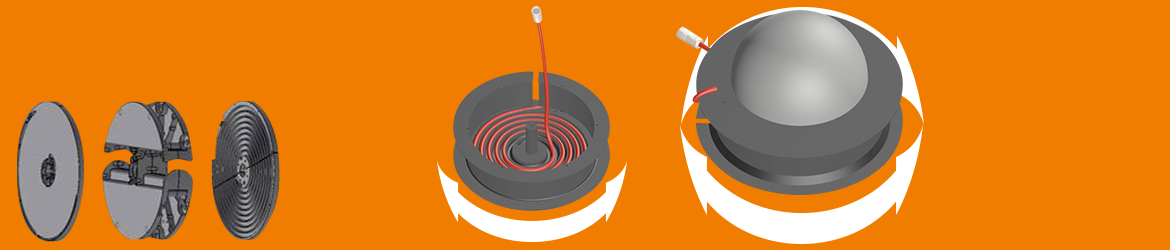

El nuevo módulo rotatorio CRM es más ligero y compacto que, por ejemplo, los carriles de guiado estáticos. Permite un ángulo de rotación máximo de 6480 ° y requiere un espacio de instalación mínimo. Con esta solución pueden guiarse varios tipos de cable (de alimentación, de señal, de fibra óptica, neumáticos, para aceite). Las uniones rotatorias poco flexibles y propensas a fallos se han eliminado, obteniendo una unidad simple y lista para instalar.

Áreas de aplicación:

  • Ingeniería general de máquinas e instalaciones
  • Plantas de producción/manipulación de materiales
  • Máquinas herramienta
  • Robots industriales
  • Tecnología médica
  • Turbinas eólicas
  • Atracciones/Parques temáticos
  • Antenas para telescopios y satélites

Solicite una consulta sobre el proyecto ahora
Mejora tecnológica

Mejora tecnológica

  • Sin anillo colector: funciona con todo tipo de cables
    (electricidad, datos, aire o líquidos)
  • Puede equiparse con tubos corrugados
  • Espacio de instalación reducido gracias a un perfil muy plano
  • Ángulos de rotación de hasta 6.480º (según el sistema)
  • Resistente a las salpicaduras de agua gracias a un guiado
    ininterrumpido

Reducción de costes

Reducción de costes

  • Reparación económica (pueden sustituirse
    componentes individuales)
  • Puede adaptarse a los avances tecnológicos gracias a una
    fácil sustitución de los cables

Testado en el laboratorio de igus®

Testado en el laboratorio de igus®

Ventaja ecológica

Ventaja ecológica

  • No hay componentes de cobre adicionales
    en el sistema (además del cobre en el cable). Las piezas son reutilizables
  • Se requiere menos materia prima gracias a la opción de una reparación parcial  en vez de una sustitución completa
  • Recicle sus cadenas portacables cuando hayan alcanzado el fin
    de su vida útil como parte del  programa de reciclaje chainge  de igus. Independientemente del fabricante. Reciba un vale: programa chainge
  • igus  apoya la economía circular de los plásticos  e invierte en el reciclaje químico


Información técnica

Tres tamaños dependiendo del diámetro del cable

ReferenciaDiámetro del cableÁngulo de rotaciónLongitud del cable del módulo giratorio
CRM.250.08.015 mm - 8 mm6480°4,5 m
CRM.250.11.018 mm - 11 mm4320°3,3 m
CRM.250.15.0111 mm - 15 mm2160°2,4 m

Longitud total: longitud del cable del módulo giratorio + cable sobrante para conexión a fuente

Ejemplo: CRM.250.11.01 ➔ Longitud total del cable: 3,3 m + 5 m (cable sobrante para conexión a fuente) = 8,3 metros

Solicite una consulta sobre el proyecto ahora

Prueba: altura libre

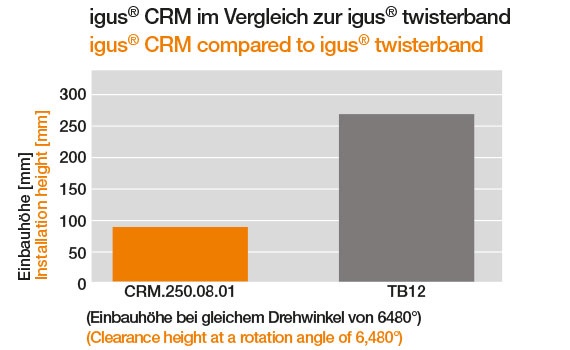

Prueba: Altura libre de un módulo rotatorio CRM comparado con el de un sistema twisterband TB12


En su laboratorio de pruebas, considerado el más grande del sector, igus comparó el módulo rotatorio CRM y el sistema twisterband. Las dos series fueron evaluadas con respecto a su altura de seguridad, dado que cuentan con el mismo ángulo de rotación (6.480°).

Los resultados mostraron que , con el mismo ángulo de rotación (6.480º), el módulo rotatorio CRM requería una altura libre menor que el sistema twisterband. La altura libre del módulo rotatorio es de unos 99 mm, mientras que la del sistema twisterband TB12 es de unos 260 mm.

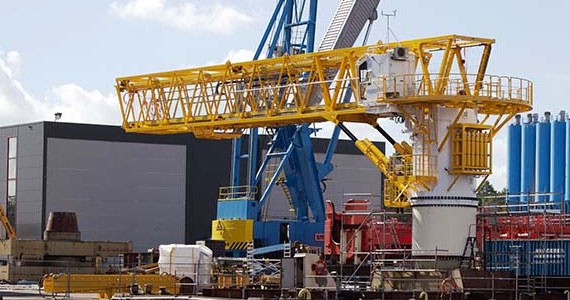

Ejemplos de aplicaciones con módulos rotatorios



Módulos rotatorios

Otros módulos rotatorios

Hay varios sistemas entre los que elegir para movimientos giratorios y en espiral. Propiedades como la modularidad y la versatilidad, así como un alto grado de estabilidad, garantizan la fiabilidad de estos sistemas.

Modelos CAD del módulo rotatorio

CAD 3D para módulos rotatorios

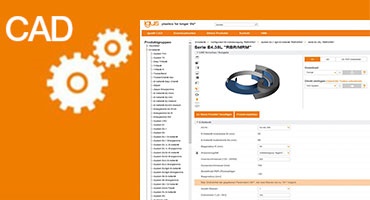

Configure rápidamente los módulos rotatorios.  Descargue los modelos CAD para una amplia variedad de sistemas.

Novedades 2020 de e-chain

Resumen de las novedades 2020 de las cadenas portacables e-chain®

Descubra más novedades 2020 de cadenas portacables para distintas aplicaciones aquí.


Quizá también le interese esto

10 consejos para un suministro de energía giratorio de larga duración

Descubra diez útiles consejos para diseñar el carril de guiado adecuado para módulos giratorios. Evite errores que pueden reducir la vida útil de su planta o, incluso, causar paradas no planificadas de maquinaria.

Contenidos:
- Planificación adecuada de hojas guía
- Consejos para la colocación de cables
- Limitación del ángulo de rotación máximo
- Generación de datos CAD para carriles y módulos completos

Descargue ahora estos 10 consejos de forma totalmente gratuita. Estaremos encantados de atenderle en persona en cualquier momento.

Descargar consejos de diseño
10 consejos de diseño para suministros de energía rotatorios
