Las cadenas portacables E2 micro de una o dos piezas son muy pequeñas, ligeras e idóneas para aplicaciones con altas dinámicas. También son resistentes y están disponibles en múltiples versiones.
La nueva generación de cadenas portacables E2.1 micro también ofrece un sistema de topes resistentes, recorridos autosoportados hasta un 25% más largos y un 100% más capacidad de llenado (comparado con cadenas portacables igus® similares). Las cadenas de esta serie son ligeras, resistentes y fáciles de
abrir. Incluyen un abridor de cadenas que permite la apertura del sistema en una sola pasada. Existe una amplia gama de accesorios disponibles, por ejemplo, separadores y terminales.
My contact person
Vendortec Chile
Avda. Los Pajaritos 3195, Oficina 1410
Edificio Centro Maipú
Maipú – Santiago
+56 - 22 710 58 25
Send message
CL(ES)
>

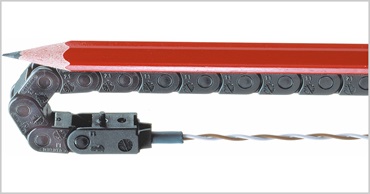

E2 micro - Una sola pieza - Las dimensiones más pequeñas
La más pequeña altura interior- Serie 03: 5 mm de altura interior
Fácil de montar y desmontar

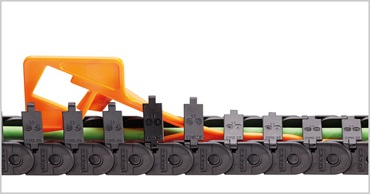

Abridor de cadenas E2.1 para apertura de 1 m en 2 segundos.
Pedir Precio 1,00 €
Cadena portacables - Ayuda a la selección
Encuéntre rapidamente la Cadena correcta entrando parámetros concretos y con ayuda de la tabla de comparación.
Instrucciones de montaje
Montar y separar las Cadenas E2 micro.
Ejemplos de aplicación
Aplicaciones en varios sectores industriales.
Gama de la E2.1 micro modular
 | Las series con este icono incluyen un abridor de cadenas gratuito. |
Series E2.10, destapable a lo largo del exterior
Altura interior hi: 10 mm
Anchuras interiores Bi: 6 – 50 mm
Radios de curvatura R: 18 – 38 mm
Paso: 20 mm
Series E2i. 10, destapable en el interior
Altura interior hi: 10 mm
Anchuras interiores Bi: 6 – 50 mm
Radios de curvatura R: 18 – 38 mm
Paso: 20 mm
Serie E2C. 10, cerrado
Altura interior hi: 10 mm
Anchuras interiores Bi: 6 – 50 mm
Radios de curvatura R: 18 – 38 mm
Paso: 20 mm
Series E2.15, destapable a lo largo del exterior
Altura interior hi: 15 mm
Anchos interiores Bi: 10 a 50 mm
Radios de curvatura R: 28 a 48 mm
Paso: 20 mm
Series E2i. 15, destapable en el interior
Altura interior hi: 15 mm
Anchos interiores Bi: 10 a 50 mm
Radios de curvatura R: 28 a 48 mm
Paso: 20 mm
Serie E2C. 15, cerrado
Altura interior hi: 15 mm
Anchos interiores Bi: 10 a 50 mm
Radios de curvatura R: 28 a 75 mm
Paso: 20 mm
Cadenas portacables con alturas interiores de 5 a 15,6 mm
Serie 03
Altura interior hi: 5 mm
Anchuras interiores Bi: 5 - 10 mm
Radios de curvatura R: 18 - 28 mm
Paso: 10 mm
Serie 04
Altura interior hi: 7 mm
Anchuras interiores Bi: 7 - 30 mm
Radios de curvatura R: 18 - 48 mm
Paso: 16,7 mm
Serie 045
Altura interior hi: 10,3 mm
Anchuras interiores Bi: 6 - 64 mm
Radios de curvatura R: 18 - 38 mm
Paso: 13 mm
Serie 05
Altura interior hi: 10 mm
Anchuras interiores Bi: 6 - 64 mm
Radios de curvatura R: 18 - 38´mm
Paso: 20 mm
Serie 06
Altura interior hi: 10,5 mm
Anchuras interiores Bi: 16 - 64 mm
Radios de curvatura R: 18 - 38 mm
Paso: 20 mm
Serie 08
Altura interior hi: 15 mm
Anchos interiores Bi: 10 a 50 mm
Radios de curvatura R: 25 a 48 mm
Paso: 20 mm
Serie B07
Altura interior hi: 10,3 mm
Anchos interiores Bi: 6 a 64 mm
Radios de curvatura R: 18 a 38 mm
Paso: 20 mm
Serie B09
Altura interior hi: 14,3 mm
Anchos interiores Bi: 16 a 40 mm
Radios de curvatura R: 28 a 48 mm
Paso: 20 mm
Serie 074
Altura interior hi: 11.5 mm
Anchuras interiores Bi: 10 – 40 mm
Radios de curvatura R: 18 – 38 mm
Paso: 20 mm
Serie 094
Altura interior hi: 15,6 mm
Anchuras interiores Bi: 10 – 40 mm
Radios de curvatura R: 28 – 48 mm
Paso: 20 mm
Para espacios reducidos
Sistemas de cadena e-chains® en una o dos piezas, con altura interior a partir de 5 mm.
Alta resistencia a la torsión
Disponemos de las alturas interiores y radios de curvatura más pequeños.
Terminales con bridas opcionales
División pequeña para funcionamiento suave
Interior protector de cable
Peso reducido
Pernos gruesos para larga duración
Relación de dimensiones de los radios interior/exterior óptima
B07/B09 en dos partes - Puede ser utilizada por el radio exterior, debido a sus bisagras integradas
Sectores industriales y aplicaciones típicas
Construcción general de maquinaria
Modelos (micro e-chain®),
Puertas automáticas
Automóviles
Maquinaria de medida
Electrónica
Sistemas de manipulación
Robots automáticos
Premio iF Design Award para la cadena portacables E2 micro serie 05
Test para salas blancas bajo demanda
Versiones especiales: versiones eléctricamente conductoras con protección ESD bajo demanda
Clasificación UL94 V0 para las series 03 y 14 (disponibles otras series bajo demanda)
42 dB(A) calculado en el laboratorio de igus®, v = 1 m/s autosoportado, serie 06.10.038.0
