Sistema de elevación para yates

• Lo que se necesitaba: Cadena portacables de la serie E4; guías de perfil lineal drylin® W; cojinetes de deslizamiento iglidur®
• Requisitos: alta resistencia a la corrosión, uso en espacios de instalación reducidos, larga vida útil, libre de lubricantes y mantenimiento, radio de curvatura estrecho
• Industria: Barcos/yates
• Éxito para el cliente: los tipos de cadena y los materiales han sido probados especialmente para la aplicación; la cadena portacables® fabricada con igumid® ofrece una gran estabilidad y vida útil y, al mismo tiempo, es rentable; las guías de perfil drylin® son resistentes a la corrosión y funcionan sin problemas incluso en embarcaciones de hasta 600 kg de peso.

Un yate suele tener otra embarcación: una lancha ligera compacta o una moto acuática que lleva a los pasajeros del fondeadero a tierra y viceversa. Aquí es donde entra en juego un sistema de ascensor, plataforma o garaje.
H+B technics GmbH & Co KG se centra en este mercado. Cada año se diseñan y construyen unos 1.000 sistemas de elevación con capacidades de carga de 350 a 2.500 kg.
Los primeros sistemas de elevación que H+B desarrolló y construyó hace unos veinte años siguen utilizándose hoy en día. Esto habla en favor del diseño, así como de los componentes individuales, incluido el suministro de energía. Estos tienen que ser capaces de hacer mucho. Por ejemplo, alrededor de dos tercios de los sistemas de ascensores están permanentemente bajo el agua, por lo que tienen que ser extremadamente resistentes a la corrosión y, por tanto, fabricados en acero inoxidable de alta calidad.
El espacio de instalación también es una cuestión importante, ya que el espacio para el mecanismo de giro es muy limitado.
Otros requisitos para las cadenas: no deben tener lubricantes, no deben necesitar mantenimiento y no deben sufrir corrosión, y en general deben alcanzar una larga vida útil en condiciones ambientales adversas. También es importante que el radio de curvatura sea estrecho.
Otra solución especial de H+B se utiliza en grandes yates con garaje. En este caso se desarrolló y fabricó un puente grúa que recoge el barco y lo traslada a la posición de estacionamiento mediante un cabrestante. Para permitir el movimiento del carro de la grúa, se necesitan guías de perfil lineal que, al igual que la cadena portacables, sean resistentes al agua de mar y no requieran mantenimiento. Tampoco deben requerir lubricación y alcanzar una larga vida útil en las condiciones especiales de funcionamiento. Además, se requiere un bajo par de arranque incluso tras largos periodos de inactividad y un peso reducido.

Durante la fase de planificación del proyecto, los ingenieros de diseño de H+B trabajaron con nuestros especialistas para probar varios tipos de cadenas y materiales para su adecuación a la aplicación.

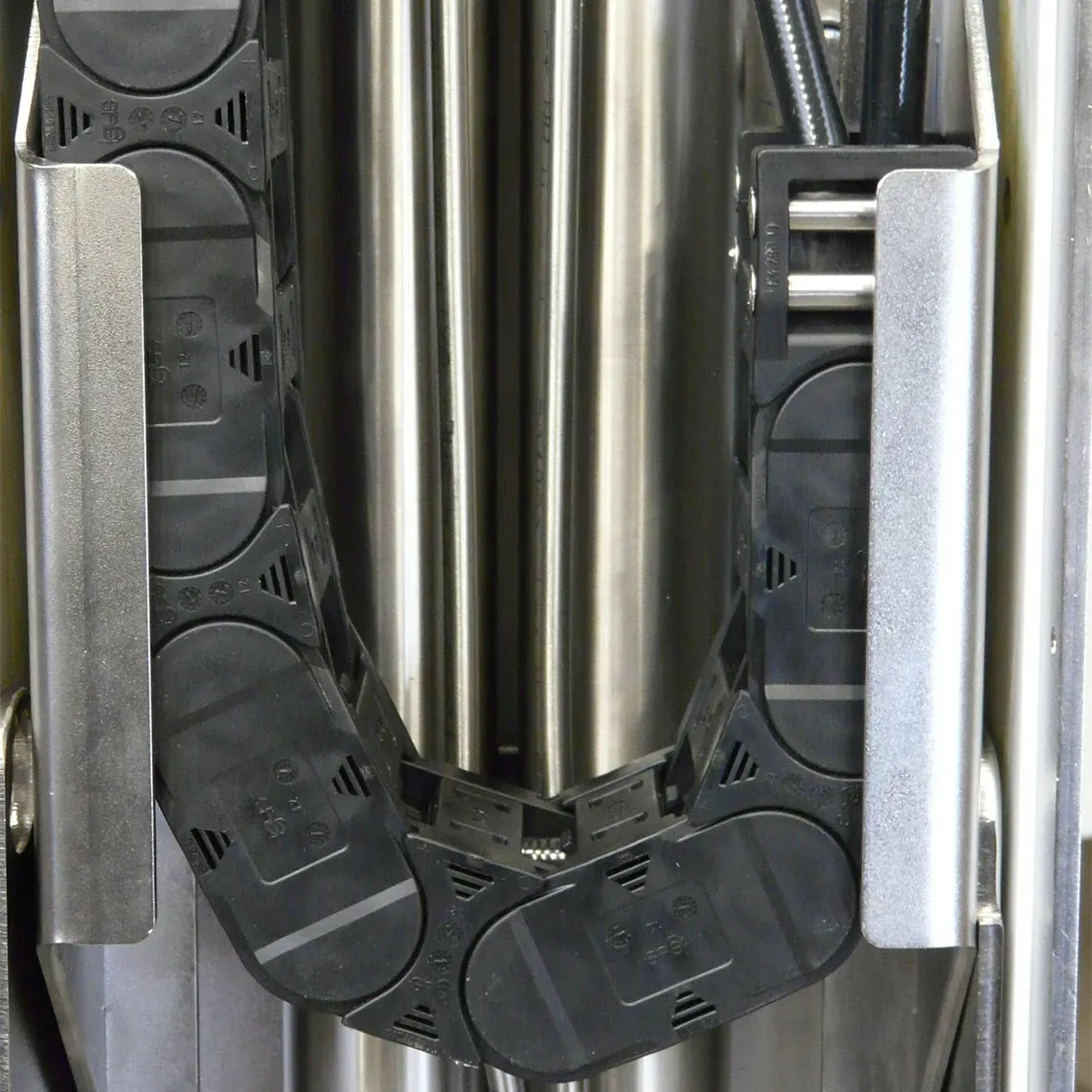

Los ensayos realizados en el laboratorio de pruebas de 3.800 metros cuadrados demostraron que H+B no necesita utilizar materiales especiales, sino que puede utilizar cadenas portacables de la serie E4 fabricadas con el material estándar igumid®. Esto también ofrece ventajas en cuanto a costes. Junto con igus®, H&B especificó cuatro longitudes de cadena del tipo E4.28 para el suministro de energía en los sistemas de ascensores, que se suministran listas para su instalación con separación interior y conexión.

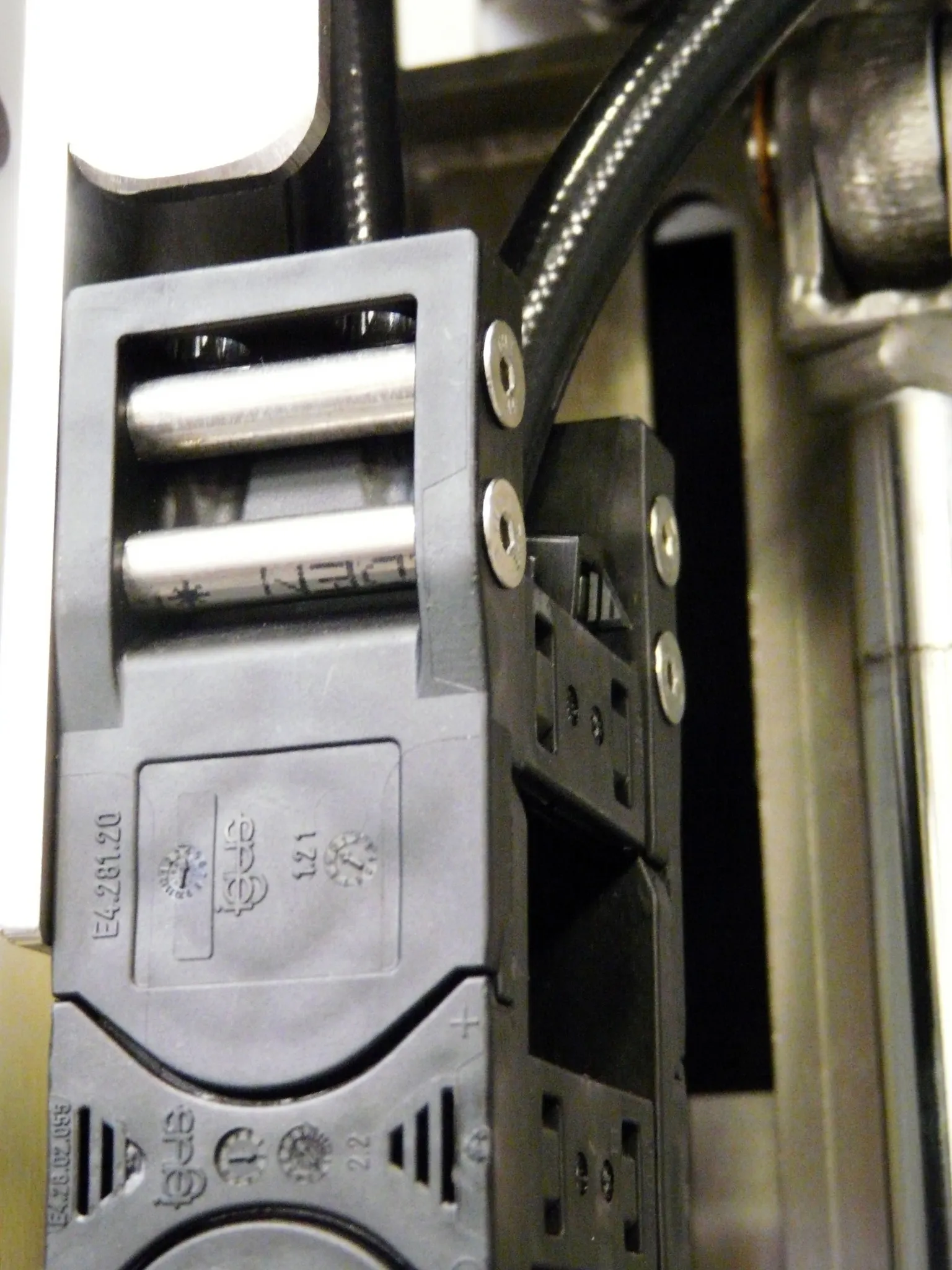

Las cadenas de la serie E4 son ideales para su instalación en espacios reducidos porque aprovechan muy bien el espacio de instalación disponible. Son fáciles de llenar y el agarre trasero "" de los eslabones individuales de la cadena garantiza una gran estabilidad de toda la cadena y, por lo tanto, una larga vida útil.

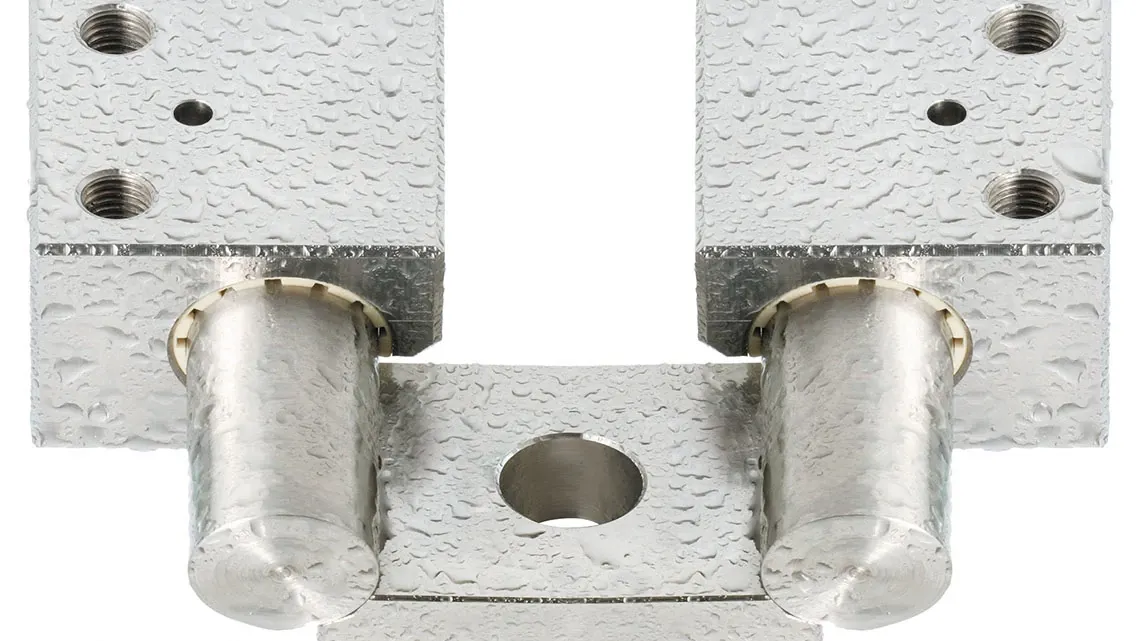

Los productos igus® también se utilizan para la otra solución especial de H+B, el puente grúa, que puede recoger un barco y aparcarlo en el garaje mediante un cabrestante. El carro de la grúa se desplaza con ayuda de una guía de perfil lineal drylin® W fabricada en acero inoxidable. El carro correspondiente también es de acero inoxidable resistente a la corrosión. Y los elementos deslizantes son de polímeros de alto rendimiento iglidur® con lubricante incorporado.
Al igual que la cadena portacables, las guías perfiladas de acero inoxidable también demuestran su eficacia en los sistemas elevadores de H+B technics. También se utilizan en otras aplicaciones de tecnología lineal, por ejemplo como carros guía para plataformas móviles. Los sistemas que H+B suministra a los fabricantes de yates de Europa incorporan con frecuencia tanto cadenas portacables como guías de perfil de nuestra empresa, y contribuyen a la larga vida útil de los sistemas de elevación de alta calidad.
