  1. Inicio
  2. WGRM

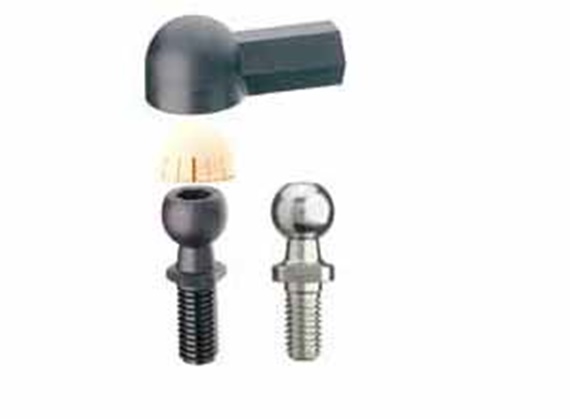

Articulación angular igubal® WGRM

Elemento de conexión para movimientos rotatorios y oscilantes

Ligera

Muy fácil de montar

Insensible a las vibraciones

Insensible a la suciedad y al polvo

Pernos esféricos de plástico o metal

Articulación angular

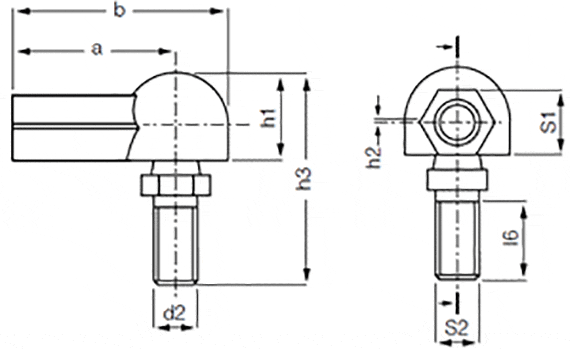

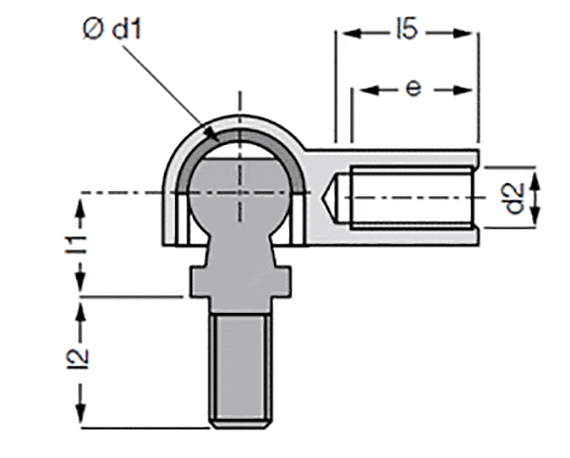

WGRM Rosca derecha

d1 [mm]:



Medidas [mm]
Rosca derecha

Referencia d1
+0,1
-0,1		 d2 d4
+0,5
-0,5		 l1
+0,2
-0,2		 l2
+0,3
-0,3		 l5 l6

mín.		 h1
+0,4
-0,4		 h2
+0,5
-0,5		 h3
+0,5
-0,5		 a
+0,3
-0,3		 b
+0,5
-0,5		 e
+1,0
-1,0		 S1
Ángulo
de giro máx.		 Peso
[g]
listo para enviar en 72 horas desde Alemania WGRM-05 8 M5 12,8 9 10,2 14 8,2 10,8 0,65 25,6 22 28,4 11 8 25° 2,6 5,03 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania WGRM-06 10 M6 14,8 11 12,5 16 10,5 12,3 0,7 30,9 25 32,4 13 9 25° 3,8 5,44 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania WGRM-08 13 M8 19,3 13 16,5 18 13,5 16,2 1,15 39,15 30 39,7 16 12 25° 8 5,86 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania WGRM-10 16 M10 24,0 16 20 20 16 20 1,15 47,5 35 47 18 14 25° 13,7 6,42 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania WGRM-05-MS 8 M5 9 10,2 14 8,2 10,8 0,65 25,6 22 28,4 11 8 25° 2,6 10,48 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania WGRM-06-MS 10 M6 11 12,5 16 10,5 12,3 0,7 30,9 25 32,4 13 9 25° 3,8 10,95 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania WGRM-08-MS 13 M8 13 16,5 18 13,5 16,2 1,15 39,15 30 39,7 16 12 25° 8 12,74 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania WGRM-10-MS 16 M10 16 20 20 16 20 1,15 47,5 35 47 18 14 25° 13,7 16,09 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

WGLM Rosca izquierda

Tipo de artículo:



d1 [mm]:



Medidas [mm]
Rosca izquierda

Referencia d1
+0,1
-0,1		 d2 d4
+0,5
-0,5		 l1
+0,2
-0,2		 l2
+0,3
-0,3		 l5 l6

mín.		 h1
+0,4
-0,4		 h2
+0,5
-0,5		 h3
+0,5
-0,5		 a
+0,3
-0,3		 b
+0,5
-0,5		 e
+1,0
-1,0		 S1
Ángulo
de giro máx.		 Peso
[g]
listo para enviar en 72 horas desde Alemania WGLM-05 8 M5 12,8 9 10,2 14 8,2 10,8 0,65 25,6 22 28,4 11 8 25° 2,6 5,03 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania WGLM-06 10 M6 14,8 11 12,5 16 10,5 12,3 0,7 30,9 25 32,4 13 9 25° 3,8 5,44 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania WGLM-08 13 M8 19,3 13 16,5 18 13,5 16,2 1,15 38,8 30 39,7 16 12 25° 8 5,86 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania WGLM-10 16 M10 24,0 16 20 20 16 20 1,15 47 35 47 18 14 25° 13,7 6,42 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania WGLM-05-MS 8 M5 9 10,2 14 8,2 10,8 0,65 25,6 22 28,4 11 8 25° 2,6 10,48 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania WGLM-06-MS 10 M6 11 12,5 16 10,5 12,3 0,7 30,9 25 32,4 13 9 25° 3,8 10,95 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania WGLM-08-MS 13 M8 13 16,5 18 13,5 16,2 1,15 38,8 30 39,7 16 12 25° 8 12,74 EUR Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania WGLM-10-MS 16 M10 16 20 20 16 20 1,15 47 35 47 18 14 25° 13,7 16,09 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Datos sobre cargas WGRM/WGLM - a corto plazo

Referencia axial máx. axial máx. Fuerza de tracción axial máx. en la cabeza
  Fuerza de tracción [N] Fuerza de presión [N} [N] [N]
  (bola) (bola) (con perno de plástico) (con perno de acero)
WGRM-05 30 200 100 600
WGRM-06 35 300 140 800
WGRM-08 250 500 200 1500
WGRM-10 250 900 400 1900

Datos sobre cargas WGRM/WGLM - a largo plazo

Referencia axial máx. axial máx. Fuerza de tracción axial máx. en la cabeza
  Fuerza de tracción [N] Fuerza de presión [N} [N] [N]
  (bola) (bola) (con perno de plástico) (con perno de acero)
WGRM-05 15 100 50 300
WGRM-06 17,5 150 70 400
WGRM-08 125 250 100 750
WGRM-10 125 450 200 950
listo para enviar en 72 horas desde Alemania
