Resortes de disco de plástico Polysorb

Las arandelas de resorte son discos que pueden ser cargados axialmente, los cuales son cóncavos en dirección axial en la superficie del plato. De todos los tipos de resortes, los resortes de disco son los que requieren menos espacio. Resultan especialmente apropiados para diseños que exigen una reducida carrera de resorte.
+

¿Cuándo utilizo discos de resorte polysorb?

Para la realización de curvas características de resortes planas, especiales que en metal solamente son posibles mediante grandes esfuerzos (modelos ranurados).

En la compensación del juego axial y tolerancias del manufacturado

En la compensación de oscilación

En la amortiguación de ruido

Si se desea un material antimagnético

Para el aislamiento eléctrico y técnico del calor

–

¿Cuándo no utilizar resortes de disco Polysorb?

Cuando se requiere fuerzas elásticas constantes a lo largo de amplias gamas de temperaturas

Cuando se requiere altas fuerzas elásticas

La deflexión del disco de resorte es relativamente pequeña. Por ello, en la práctica, se combina unos cuantos disco de resorte. Colocando en sentido alternado los disco de resorte, se aumenta la deflexión de forma proporcional al número de resortes, siendo la elasticidad total tan grande como la fuerza de cada uno de los disco de resorte. Para aumentar la elasticidad, es posible colocar los disco de resorte en el mismo sentido, formando así un paquete de resortes.

Resistencia a sustancias químicas

Los discos de resorte polysorp son resistentes a numerosos productos químicos. iglidur® A500 tiene una mayor resistencia que iglidur® J.

Medio Resistencia
  iglidur® J Cojinetes iglidur® A500
Alcohol + +
Hidrocarburos + +
Grasas, aceites sin aditivos + +
Combustible + +
Ácidos diluidos De 0 a - +
Ácidos fuertes - +
Lejías diluidas + +
Lejías fuertes + a 0 +

Absorción de humedad

La absorción de humedad reducida que presentan los cojinetes permite su aplicación en ambientes húmedoso en contacto con el agua.
Los resortes de disco Polysorb absorben humedad. De ahí que sus propiedades mecánicas se vean alteradas. En el peor caso de aplicación imaginable, como un uso muy prolongado en el agua, los resortes de disco Polysorb ofrecen gran una fuerza elástica.

iglidur® Ambiente estándar Empapado en agua
J 18 15
A500 24 23

Alta temperatura de aplicación

Temperaturas mayores dan lugar a que decrezca la rigidez de los polímeros. Los resortes de disco Polysorb presentan una fuerza elástica máxima de 8 N con la temperatura máxima permitida de +80 °C. Consulte la imagen para ver la independencia de la fuerza elástica de la temperatura ambiente.

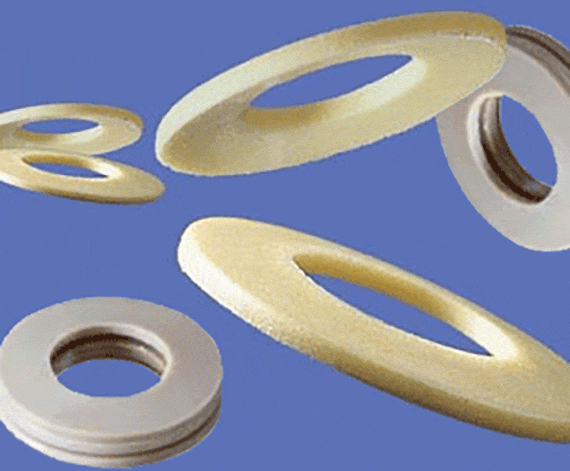

Resortes de disco Polysorb

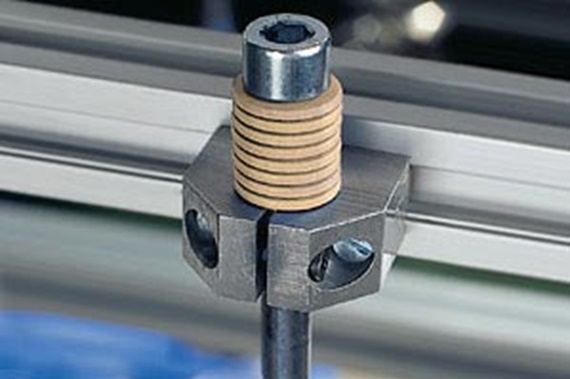

Resortes de disco Polysorb en un ensayo de fatiga Resortes de disco Polysorb en un ensayo de fatiga

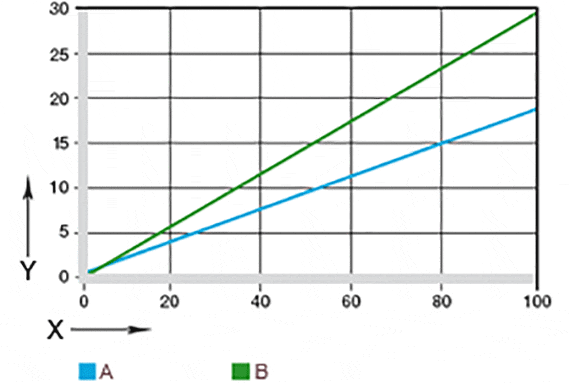

Fuerza elástica del resorte de disco X = deflexión hacia abajo [%]
Y = fuerza del resorte [N]

A = JTEM-10
B = A500TEM-10

Figura 35,1: fuerza del resorte en función del porcentaje de deformación medida en un tamaño de instalación 10

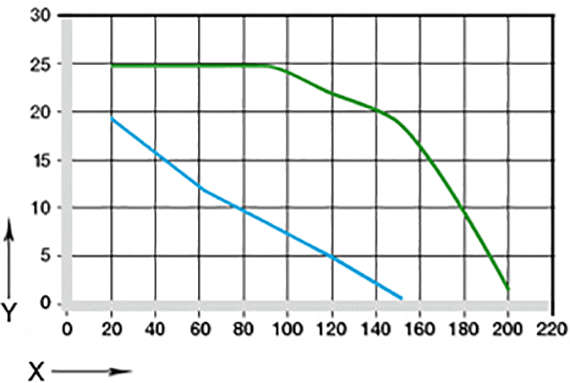

Influencia de la temperatura ambiente sobre los resortes de disco X= Temperatura ambiente [°C]
Y= fuerza elástica máxima [N]

Fig. 35.2: Influencia de la temperatura ambiente sobre la fuerza elástica, medida en un JTEM-10
Dimensiones basadas sobre DIN 2093

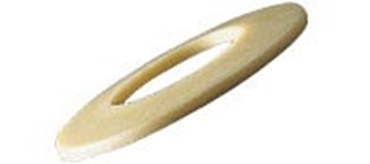

Medidas de los resortes de disco

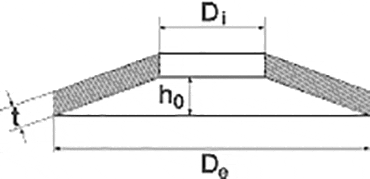

Esquema del resorte de disco

Línea de productos en resortes de disco Polysorb

De [mm]:



Di [mm]:


Nº de artículo* Valores orientativos: trayecto y fuerza del resorte
  De D1 t h0 F1,0 M
  [mm] [mm] [mm] [mm] [N] [g]
listo para enviar en 24-48 horas desde Alemania JTEM-05 10 5,2 0,5 0,25 5 0,04 7,77 EUR Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania JTEM-06 12,5 6,2 0,7 0,3 10 0,11 8,18 EUR Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania JTEM-08 16 8,2 0,9 0,35 16 0,2 8,24 EUR Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania JTEM-10 20 10,2 1,1 0,45 24 0,33 8,42 EUR Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania JTEM-12 25 12,2 1,5 0,55 45 0,85 9,54 EUR Añadir a la cesta de la compra
listo para enviar en 4 semanas desde Alemania JTEM-16 31,5 16,3 1,75 0,7 65 1,44 10,71 EUR Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania JTEM-20 40 20,4 2,25 0,9 130 3,1 11,30 EUR Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania A500TEM-05 10 5,2 0,5 0,25 8 0,04 12,83 EUR Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania A500TEM-06 12,5 6,2 0,7 0,3 15 0,11 13,51 EUR Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania A500TEM-08 16 8,2 0,9 0,35 24 0,2 15,81 EUR Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania A500TEM-10 20 10,2 1,1 0,45 35 0,33 15,95 EUR Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania A500TEM-12 25 12,2 1,5 0,55 70 0,85 20,60 EUR Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania A500TEM-16 31,5 16,3 1,75 0,7 85 1,44 28,99 EUR Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania A500TEM-20 40 20,4 2,25 0,9 150 3,1 39,88 EUR Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Los valores orientativos para los trayectos y fuerzas de resorte representan valores promedio redondeados.
* Material:
iglidur® J: JTEM, estándar
iglidur® A500: A500TEM, resistencia a temperaturas altas y/o sustancias químicas

Símbolos, denominación e unidades:

F = fuerza
S = trayecto de resorte
De = diámetro exterior [mm]
D1 = diámetro interior [mm]
t = grosor del disco individual [mm]
h0 = deflexión máxima [mm]
F1,0 = fuerza de resorte con el 100% de deflexión [N]
M = peso de un disco individual [g]
listo para enviar en 24-48 horas desde Alemania
listo para enviar en 4 semanas desde Alemania
