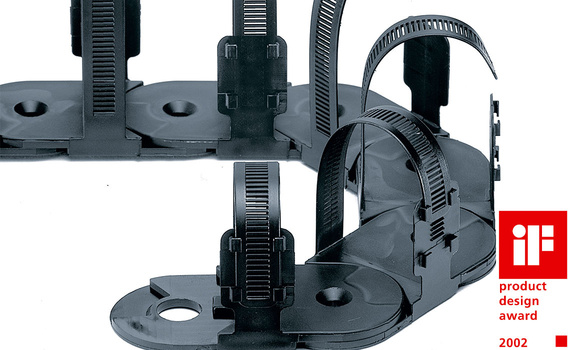

Sistema de cadena portacables snapchain

MODELO DESCATALOGADO

Sistema snapchain
  • Agrupe conjuntos de cables de forma rápida
  • Aros ajustables y reemplazables en cualquier momento
  • Para longitudes cortas, ideal para 5-10 eslabones
  • Alternativa económica a las costosas bandejas portacables
  • Versión TE con apertura por el radio exterior y versión TZ con apertura por el radio interior
  • Diseño estético
  • De 1 o 2 direcciones de flexión (radio de curvatura inverso)
  • Disponible en 2 tamaños
Cuándo no utilizar el sistema snapchain:
  • Para pesos de llenado elevados
  • Cuando se requiere un llenado fácil con cables con conectores

Versión TE | Serie TE14 | Aros con apertura por el radio exterior
Versión TZ | Serie TZ14 | Aros con apertura por el radio interior

Referencia Anchura interior Anchura exterior Altura interior Altura exterior Radio de curvatura
  Bi [mm] Ba [mm] hi [mm] ha [mm] R [mm]
listo para enviar en 24-48 horas desde Alemania TE14.50.028.0 25 25 18 18 28 a petición Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania TE14.50.038.0 25 25 18 18 38 a petición Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania TE14.50.048.0 25 25 18 18 48 a petición Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania TE14.50.075.0 25 25 18 18 75 a petición Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TE14.50.100.0 25 25 18 18 100 a petición Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania TE14.50.125.0 25 25 18 18 125 a petición Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania TZ14.50.028.0 25 25 18 18 28 a petición Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania TZ14.50.038.0 25 25 18 18 38 a petición Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania TZ14.50.048.0 25 25 18 18 48 a petición Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania TZ14.50.075.0 25 25 18 18 75 a petición Añadir a la cesta de la compra
TZ14.50.100.0 25 25 18 18 100 a petición Añadir a la cesta de la compra
TZ14.50.125.0 25 25 18 18 125 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Versión TE | Serie TE26 | Aros con apertura por el radio exterior
Versión TZ | Serie TZ26 | Aros con apertura por el radio interior

Referencia Anchura interior Anchura exterior Altura interior Altura exterior Radio de curvatura
  Bi [mm] Ba [mm] hi [mm] ha [mm] R [mm]
listo para enviar en 24-48 horas desde Alemania TE26.120.063.0 50 50 47 47 63 a petición Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania TE26.120.075.0 50 50 47 47 75 a petición Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania TE26.120.100.0 50 50 47 47 100 a petición Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania TE26.120.125.0 50 50 47 47 125 a petición Añadir a la cesta de la compra
TE26.120.150.0 50 50 47 47 150 a petición Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania TE26.120.200.0 50 50 47 47 200 a petición Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TZ26.120.063.0 50 50 47 47 63 a petición Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania TZ26.120.075.0 50 50 47 47 75 a petición Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania TZ26.120.100.0 50 50 47 47 100 a petición Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania TZ26.120.125.0 50 50 47 47 125 a petición Añadir a la cesta de la compra
TZ26.120.150.0 50 50 47 47 150 a petición Añadir a la cesta de la compra
TZ26.120.200.0 50 50 47 47 200 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog
Ejemplo de sistema de cadena SnapChain Ejemplo de snapchain con cables
