FTA extremo móvil flotante

Extremo móvil flotante
Compensa errores paralelos

El compensador de igus® para aplicaciones deslizantes con E2/000 y pequeñas cadenas portacables E4.1. En los brazos móviles con desviación lateral fuerte, el extremo móvil flotante proporciona una compensación y por lo tanto una carrera sin forzar de la cadena portacables en el carril guía. Esto alarga la duración de vida de su aplicación.

Pequeño, ligero y económico

Compatible con unidades de análisis básico PPDS

El "extremo móvil flotante" básico puede ser usado con las siguientes series de cadena: 2500, 2700, 3500, E4.28, E4.32 y E4.42


Max. distancia de carrera:100m
Max. aceleración: hasta 50m = 2 m/s2 | 50-100m = 1 m/s2

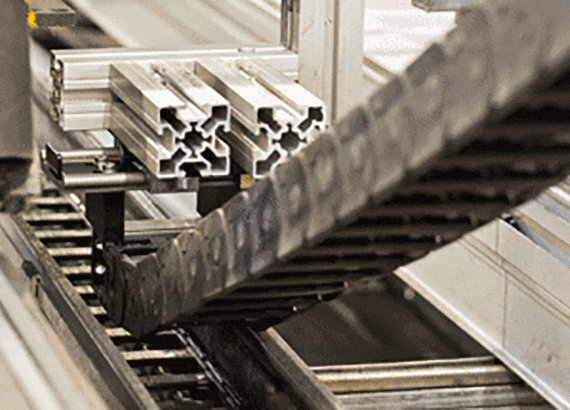

Extremo móvil flotante
Extremo móvil flotante

Video de instalación




Parámetros permitidos para (max.) carreras de 0-50m
Serie de medidas Max. carga adicional [kg/m] Carrera [m] A [m/s²]
2500 1 0-50 2
2700 2 0-50 2
3500 3 0-50 2
E4.28 1,5 0-50 2
E4.32 2,5 0-50 2
E4.42 6 0-50 2


Parámetros permitidos para (max.) carreras de 50-100m
Serie de medidas Max. carga adicional [kg/m] Carrera [m] A [m/s²]
2500 1 50-100 1
2700 2 50-100 1
3500 3 50-100 1
E4.28 1,5 50-100 1
E4.32 2,5 50-100 1
E4.42 6 50-100 1

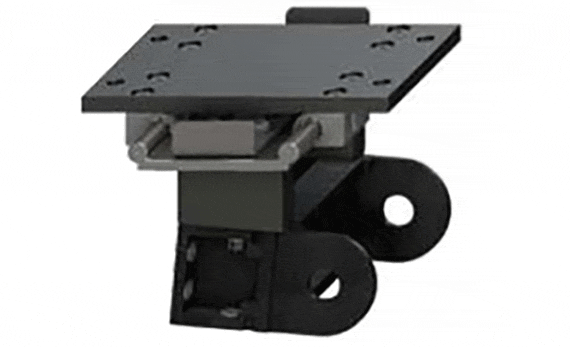

Programa de suminstro versión 01:

Art. n.º:
Referencia Para series
 FTA.B.01.2500.05 2500 a petición
 FTA.B.01.2500.07 2500 a petición
 FTA.B.01.2500.09 2500 a petición
 FTA.B.01.2500.10 2500 a petición
 FTA.B.01.2500.12 2500 a petición
 FTA.B.01.2700.05 2700 a petición
 FTA.B.01.2700.06 2700 a petición
 FTA.B.01.2700.07 2700 a petición
 FTA.B.01.2700.09 2700 a petición
 FTA.B.01.2700.10 2700 a petición
 FTA.B.01.2700.12 2700 a petición
 FTA.B.01.2700.15 2700 a petición
 FTA.B.01.2700.17 2700 a petición
 FTA.B.01.3500.050 3500 a petición
 FTA.B.01.3500.075 3500 a petición
 FTA.B.01.3500.100 3500 a petición
 FTA.B.01.3500.115 3500 a petición
 FTA.B.01.3500.125 3500 a petición
 FTA.B.01.3500.150 3500 a petición
 FTA.B.01.3500.175 3500 a petición
 FTA.B.01.E4.28.050 E4.28 a petición
 FTA.B.01.E4.28.062 E4.28 a petición
 FTA.B.01.E4.28.070 E4.28 a petición
 FTA.B.01.E4.28.075 E4.28 a petición
 FTA.B.01.E4.28.087 E4.28 a petición
 FTA.B.01.E4.28.100 E4.28 a petición
 FTA.B.01.E4.28.125 E4.28 a petición
 FTA.B.01.E4.28.150 E4.28 a petición
 FTA.B.01.E4.28.175 E4.28 a petición
 FTA.B.01.E4.32.05 E4.32 a petición
 FTA.B.01.E4.32.06 E4.32 a petición
 FTA.B.01.E4.32.07 E4.32 a petición
 FTA.B.01.E4.32.087 E4.32 a petición
 FTA.B.01.E4.32.10 E4.32 a petición
 FTA.B.01.E4.32.11 E4.32 a petición
 FTA.B.01.E4.32.112 E4.32 a petición
 FTA.B.01.E4.32.12 E4.32 a petición
 FTA.B.01.E4.32.15 E4.32 a petición
 FTA.B.01.E4.32.17 E4.32 a petición
 FTA.B.01.E4.32.18 E4.32 a petición
 FTA.B.01.E4.32.187 E4.32 a petición
 FTA.B.01.E4.32.212 E4.32 a petición
 FTA.B.01.E4.32.237 E4.32 a petición
 FTA.B.01.E4.42.05 E4.42 a petición
 FTA.B.01.E4.42.06 E4.42 a petición
 FTA.B.01.E4.42.07 E4.42 a petición
 FTA.B.01.E4.42.087 E4.42 a petición
 FTA.B.01.E4.42.10 E4.42 a petición
 FTA.B.01.E4.42.11 E4.42 a petición
 FTA.B.01.E4.42.112 E4.42 a petición
 FTA.B.01.E4.42.12 E4.42 a petición
 FTA.B.01.E4.42.15 E4.42 a petición
 FTA.B.01.E4.42.17 E4.42 a petición
 FTA.B.01.E4.42.18 E4.42 a petición
 FTA.B.01.E4.42.187 E4.42 a petición
 FTA.B.01.E4.42.212 E4.42 a petición
 FTA.B.01.E4.42.237 E4.42 a petición
 FTA.B.01.3500.200 3500 a petición
 FTA.B.01.3500.225 3500 a petición
 FTA.B.01.3500.250 3500 a petición
 FTA.B.01.E4.28.200 E4.28 a petición
 FTA.B.01.E4.28.225 E4.28 a petición
 FTA.B.01.E4.28.250 E4.28 a petición
 FTA.B.01.E4.32.20 E4.32 a petición
 FTA.B.01.E4.32.23 E4.32 a petición
 FTA.B.01.E4.32.25 E4.32 a petición
 FTA.B.01.E4.42.20 E4.42 a petición
 FTA.B.01.E4.42.23 E4.42 a petición
 FTA.B.01.E4.42.25 E4.42 a petición
Más información sobre la pieza seleccionada:
3D-CAD Pedido de muestra Consulta de precio Precios escalonados myCatalog

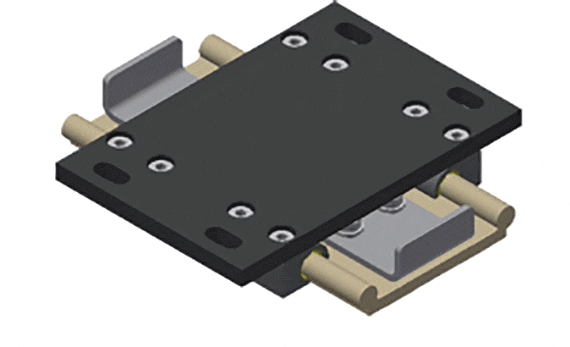

Programa de suminstro versión 02:
