e-spool® power

Carreras de más de 25 m (con motor)

Sistema e-spool® motorizado para grandes extensiones de hasta 25 m (50 m en fase de proyecto).


Apto para uso en exterior a temperaturas inferiores a 0 °C

Larga vida útil gracias al sistema de retorno motorizado

El motor permite recorridos más largos que con un e-spool® convencional accionado por resorte

Para secciones de cable de hasta 17 mm

Los cables no están sometidos a esfuerzos de tracción

Sin colector

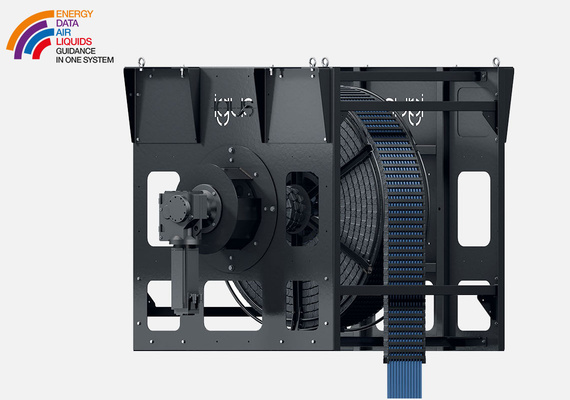

e-spool power

Guiado de todo tipo de medios en un mismo sistema (energía, datos, señales, aire, fluidos)

Motor y controlador incluidos

Para instalación en el techo - el sistema es "invisible"

Llenado y sustitución fácil de los cables

Máx. velocidad de retracción y despliegue: 1,2 m/s



Aplicaciones típicas:Tecnología de escenarios, plataformas petrolíferas, grúas indoor, el sector marítimo y construcción naval

Producto piloto*

Longitud de extracción de hasta 50 m (estándar 25 m)

*Este producto se encuentra en fase de lanzamiento de una producción en serie (serie piloto). Estaremos encantados de que nos haga llegar sus ideas para cualquier tipo de industria, desde maquinaria para la industria maderera hasta máquinas herramienta y aplicaciones en salas blancas. No dude en ponerse en contacto con nosotros.

Productos de la gama:

Referencia Ø bobina Longitud de extracción máx. [mm] Ø cable máx. [mm]
SPP1.1200.25000.01.R.0 1200 25000 17 a petición Añadir a la cesta de la compra
SPP1.1200.25000.01.L.0 1200 25000 17 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog

Pautas de llenado del e-spool

Debido a la tensión mecánica especial en un e-spool, recomendamos utilizar los cables chainflex. Además, se recomienda respetar las siguientes reglas de llenado:

1. Los cables solo pueden colocarse uno al lado del otro en la cadena portacables. ¡Nunca coloque varios cables uno encima del otro!
2. En el caso de los cables sin apantallar, siempre que sea posible se deben utilizar cables chainflex con revestimiento exterior de TPE.
3. Los cables apantallados deben ser de la familia de cables chainflex CFROBOT.
4. Deben respetarse los radios de curvatura máximos del twisterband utilizado.
5. Si es posible, utilice separadores para proteger los cables contra la superposición y la abrasión. Para aprovechar al máximo el espacio interior, instale los separadores en segmentos alternos.
6. Coloque los cables según el diámetro o el radio de curvatura: los pequeños y delgados hacia dentro y los grandes hacia fuera.
7. Instale un sistema de alivio de tensión en ambos extremos del cable. El nudo de la brida no debe colocarse en la dirección de la cadena.8. Los cables deben instalarse en el sistema twisterband con espacio libre tanto hacia afuera como hacia adentro del eje de rotación.

Instrucciones de instalación

En el caso de una aplicación que se desplace horizontalmente, se debe proporcionar una superficie lisa sobre la que la cadena portacables pueda desplazarse.

Instrucciones de instalación

Instrucciones de montaje del sistema e-spool

Documentación: instrucciones de instalación

Según la Directiva de Máquinas 2006/42/CE
