Sistema de cadena portacables modular e-loop

Para guiar de forma segura y fiable los cables en aplicaciones suspendidas, igus ha desarrollado el e-loop como alternativa a los equipos de perforación, y resulta idóneo para aplicaciones tridimensionales.

El sistema e-loop combina las ventajas de una cadena portacables plástica con las de un cordón de tracción de alta resistencia. Las fuerzas de tracción se transmiten a los terminales y a la estructura mediante el cordón dentro de la cadena, lo que significa que los cables están completamente libres de tensión.

La cadena portacables modular hecha de plásticos de alto rendimiento permite un radio de curvatura definido y resiste perfectamente las vibraciones e impactos.

Ver el kit iSet e-loop

Mejora tecnológica

Sistema modular de apertura fácil
No hay piezas sueltas con el cierre de tornillo opcional
Cables o tubos con un diámetro exterior máximo de hasta 76 mm o un radio de curvatura de hasta 500 mm
Protección contra los golpes gracias a una estructura exterior robusta hecha de PU
Doble protección atornillada de todos los componentes para un funcionamiento fiable
Resistente a la suciedad
También disponible una versión «drop safe», con una protección adicional mediante bloqueo por tornillo, así como una versión de acero inoxidable.
Resistente a las inclemencias meteorológicas

Reducción de costes

Mantenimiento fácil
Con terminales que permiten una instalación rápida y fácil
Todos los componentes son sustituibles individualmente
Sistema de distribución interior de dos cámaras que protege los cables
Cables a prueba de fallos con 36 meses de garantía

Testado en el laboratorio de igus®

Carga operativa permitida del cordón de plástico: 50 kN
Resistencia a las vibraciones y a la intemperie probada en el laboratorio
Resistente a los impactos y a las roturas
La estructura del e-loop es «a prueba de caídas» gracias al doble cierre de tornillo de los componentes
Diseño basado en el e-loop standard, que ya ha demostrado su resistencia a la intemperie y a las vibraciones durante más de 150.000 ciclos
Protección contra los golpes gracias a una estructura exterior robusta hecha de PU
Plazo de entrega desde 6 semanas

Ventaja ecológica

Recicle sus cadenas portacables cuando hayan alcanzado el fin de su vida útil como parte del programa de reciclaje chainge de igus, independientemente de su fabricante.
igus ha sido un inversor en Mura Technology desde el principio y está contribuyendo al avance del reciclaje químico. De residuos de plástico a petróleo crudo en 20 minutos

Whitepapers

Guiado de cables con e-loop en equipos de perforación vertical

Una nueva solución desarrollada como alternativa a los cables de equipos de perforación ofrece una vida útil significativamente mayor en condiciones extremadamente desfavorables.

Descargar ahora

Aplicaciones con el e-loop

Desarrollado originalmente para un uso muy específico en equipos de perforación profunda, la cadena portacables e-loop también se utilizó en excavadoras de cuchara, equipos de descarga de barcos y construcción de turbinas eólicas en alta mar, por ejemplo, poco después de su comercialización. Este documento técnico pretende aportar ideas describiendo varias aplicaciones.

Descargar ahora

Estructura del e-loop

El interior consiste en cuatro piezas inyectadas. Dos de ellas forman el travesaño en el eslabón de la cadena y están fijados mediante tornillos. Al estar atornillados, se encuentran bien sujetos en el cordón de tracción.

Los protectores externos hechos de material PU que absorbe los impactos aseguran que la cadena portacables y los cables estén protegidos ante impactos fuertes.

Los eslabones individuales de la cadena están sujetos al cordón de tracción de alta resistencia. El cordón en sí es de fibra plástica y permite una carga de tracción de 50 kN.

Los terminales del e-loop son de acero de alta resistencia. El cordón de fibra plástica, que absorbe toda la fuerza de tracción del e-loop, está integrada en ellos.

Montaje de dos eslabones del e-loop

e-loop en la fábrica de igus

Gama de productos e-loop como alternativa a los equipos de perforación

NOVEDAD: e-loop para sistemas top drive

El nuevo e-loop ELP.TD.300 tiene un diseño de cuatro piezas para sistemas suspendidos top drive. De esta forma, los cables colgantes, que pueden introducirse fácilmente a través de la apertura lateral, están protegidos y se guían con total seguridad. Otras ventajas son un fácil mantenimiento, larga vida útil, sensibilidad a las vibraciones y resistencia a la intemperie.

Dinámica, travesaños en cada eslabón:

Referencia	Interior Ø	Exterior Ø	Radio de curvatura	Cable ≤ ø
ELP.TD.300.*	230 mm	300 mm	500 mm	75 mm	Solicitar

*Disponible en primavera de 2022

220 mm - dinámico, con travesaños en todos los eslabones

Referencia	Interior Ø	Exterior Ø	Radio de curvatura	Peso
ELP.220.01.D	150 mm	220 mm	380 mm	≈ 18 kg/m	Solicitar

220 mm - estático, travesaño cada dos eslabones

Referencia	Interior Ø	Exterior Ø	Radio de curvatura	Peso
ELP.220.01.S	150 mm	220 mm	175 mm	≈11 kg/m	Solicitar

300 mm, dinámico, con travesaños en cada eslabón

Referencia	Interior Ø	Exterior Ø	Radio de curvatura	Peso
ELP.300.01.D	230 mm	300 mm	500 mm	≈22 kg/m	Solicitar

300 mm estático, con travesaños cada dos eslabones

Referencia	Interior Ø	Exterior Ø	Radio de curvatura	Peso
ELP.300.01.S	230 mm	300 mm	210 mm	≈13 kg/m	Solicitar

430 mm, dinámico, con travesaños en cada eslabón

Referencia	Interior Ø	Exterior Ø	Radio de curvatura	Peso
ELP.430.01.D	360 mm	430 mm	625 mm	≈32,4 kg/m	Solicitar

e-loop con ruedas

En el e-loop pueden incorporarse ruedas para, por ejemplo, facilitar el movimiento en suelo. Un ejemplo de aplicación es la generación de energía para barcos en los puertos.

e-loop con módulo de sujeción

Facilita el transporte y el recorrido del e-loop, por ejemplo, en plantas de generación de energía, y al combinarse con las ruedas simplifica el manejo del sistema.

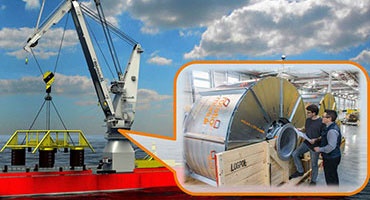

Solicitar un proyecto con e-loop

Prueba de carga y rotura del e-loop

igus® ejecuta pruebas específicas para aplicaciones en su propio laboratorio para un suministro de energía duradero.

Prueba de carga del e-loop
Prueba continua de un sistema e-loop completamente confeccionado con peso de llenado para un sistema top drive de 500 t. La prueba se llevó a cabo al aire libre con todas las influencias ambientales, así como la simulación del viento y las vibraciones.

Resultado: La prueba alcanzó las 40.000 carreras dobles. Las influencias climáticas no afectaron al funcionamiento del e-loop. Los impactos laterales, los golpes o las vibraciones tampoco interfirieron en el funcionamiento del sistema.

Prueba de rotura del e-loop
Descripción de la prueba: el e-loop se arrojó con fuerza sobre una caja fuerte desde una altura de 10 m.

Resultado: La prueba demostró que el e-loop soporta los impactos sin problemas y, por tanto, es resistente a los golpes e irrompible.

Los proyectos más fascinantes con e-loop

Funcionalidad total a pesar de la tormenta de nieve - top drive

Para una empresa petrolera canadiense, la cadena portacables e-loop de igus garantiza que el sistema top drive, que se utiliza para introducir y extraer el tubo de perforación del suelo, reciba siempre energía y señales de forma segura y fiable, incluso después de fuertes tormentas.

Más información

Excavadoras con rueda de cangilones

El e-loop se utiliza en una excavadora con rueda de cangilones de la empresa Holcim GmbH (Alemania). La cadena portacables modular hecha de plásticos de alto rendimiento permite un radio de curvatura definido y resiste perfectamente las vibraciones e impactos. En lugar de las 8 horas previstas, la instalación del cableado para el equipo de perforación se completó en solo 4 horas.

Sistema top drive

El sistema de cadena portacables modular e-loop actualmente se utiliza en una plataforma de perforación en la industria del petróleo y del gas. Con el uso del sistema e-loop de igus, se ha mejorado la vida útil de la plataforma de perforación y se han reducido considerablemente los costes. Además, los cables del mástil ya no se enredan.

Más información

El e-loop puede utilizarse en los siguientes sectores:

Puertos

Industria del petróleo y el gas

e-loop en el suministro desde tierra a buques

Suministros de energía en puertos

Maquinaria de construcción

Estaciones de energía eólica

Preguntas y respuestas sobre e-loop

¿Cómo puedo guiar la energía de forma fiable y segura en las aplicaciones en entornos duros? ¿Qué alternativas hay a los conjuntos de cables de equipos de perforación y cables umbilicales?
Para que los cables con grandes secciones y pesos elevados puedan ser guiados de forma segura en aplicaciones suspendidas, igus ha desarrollado el e-loop como alternativa. Se trata de un sistema de suministro de energía modular de diseño redondeado que puede mover cables con un radio de curvatura definido sin esfuerzo. Los cables se pueden introducir individualmente y sustituirse en caso de mantenimiento. Los eslabones de la cadena también pueden reemplazarse en cualquier momento.

¿Cómo absorbe las fuerzas el e-loop?
El nuevo sistema de cadena portacables de igus está construido alrededor de un cordón de plástico de alta resistencia que absorbe las fuerzas de tracción de los cables. El cordón es de fibra sintética, por lo que es irrompible, resistente a la intemperie, flexible y libre de corrosión.

¿Cómo puedo sustituir los cables en el e-loop?
Descuelgue el e-loop, extiéndalo, afloje los tornillos, sustituya los cables, vuelva a fijar los tornillos y coloque el e-loop de nuevo en su sitio. Eso es todo lo que se necesita en cuanto a mantenimiento gracias a la sencilla estructura modular de la cadena portacables. Por si acaso, siempre hay que disponer de una cadena portacables de recambio para evitar el tiempo de inactividad.

¿Cómo suministra igus el e-loop y cómo se instala?
igus suministra el e-loop tal y como usted lo desee: completamente ensamblado o listo, en una bobina o un palé. El sistema tiene una rosca en el extremo para un montaje adicional. Nuestro experimentado equipo de montaje estará encantado de encargarse de la instalación.

¿Cómo se evita la caída de los componentes?
Los eslabones de la cadena están asegurados con tornillos para evitar que ningún componente se caiga.
