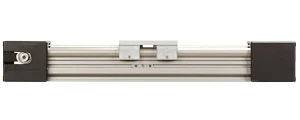

Guía lineal sin lubricación
Máx. carga axial: 500 N
Posibilidad de conectarlo al motor (NEMA 34)

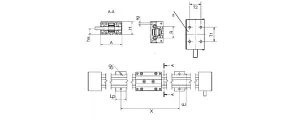

Referencia | A | Al | H | E2 | E3 | l | R | f | lt | sg | ha | lz | l2 | d2* | –0,3 | ±0,15 | ±0,15 | ±0,15 | ±0,3 | h9 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ZLW-1660-02-S-100-L (1) | 104 | 100 | 72 | 86 | 82 | 252 | 60 | 2 | 76 | M8 | 43 | 38 | 20 | 14 | 2.628,83 EUR | |
ZLW-1660-02-S-100-R (1) | 104 | 100 | 72 | 86 | 82 | 252 | 60 | 2 | 76 | M8 | 43 | 38 | 20 | 14 | 2.628,83 EUR | |
ZLW-1660-02-S-100-L/R (1) | 104 | 100 | 72 | 86 | 82 | 252 | 60 | 2 | 76 | M8 | 43 | 38 | 20 | 14 | a petición |
Longitud de carrera mínima de 250 mm
(1) Medida X a elegir

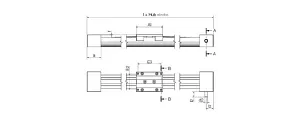

Referencia | X | E | LP | dp | T1 | T2 | d | ±0,2 | ±0,25 | ±0,25 |
---|---|---|---|---|---|---|---|---|---|
ZLW-1660-02-S-100-L (1) | - | 100 | 40 | 9 | 65 | 60 | M5 | 2.628,83 EUR | |
ZLW-1660-02-S-100-R (1) | - | 100 | 40 | 9 | 65 | 60 | M5 | 2.628,83 EUR | |
ZLW-1660-02-S-100-L/R (1) | - | 100 | 40 | 9 | 65 | 60 | M5 | a petición |
Longitud de carrera mínima de 250 mm
(1) Medida X a elegir
Peso | Peso | max. | Transmisión | Engranaje dentado | correa | correa | correa | |||
---|---|---|---|---|---|---|---|---|---|---|
sin carrera | 100 mm de carrera | Longitud de la carrera | Material | Anchura | Voltaje | |||||
[kg] | [kg] | [mm] | [mm/U] | [mm] | [N] | |||||
Estándar 02 | 4,0 | 0,5 | 3000 | 120 | AT 5 | PU con acero | 32 | 500 |
Carga radial máx. | Cojinete lineal | Velocidad máx. | Máx. precisión en la posición | |
---|---|---|---|---|
[N] | [m/s] | [mm] | ||
Estándar 02 | 2.000 | Rodamiento de bolas ranurado | 5 | ±0,2 |
