Guiado fácil de energía, incluso en los casos más difíciles
Realizamos internamente toda la planificación de los proyectos de ingeniería y los ponemos a prueba en el mayor laboratorio de pruebas del mundo para el suministro de energía. Gracias a nuestra red mundial de ingeniería y montaje, podemos gestionar proyectos en todo el mundo y entregarlos, montarlos, probarlos y mantenerlos a corto plazo.
Desplácese hacia abajo para ver un breve recorrido por algunos de nuestros proyectos más destacados:

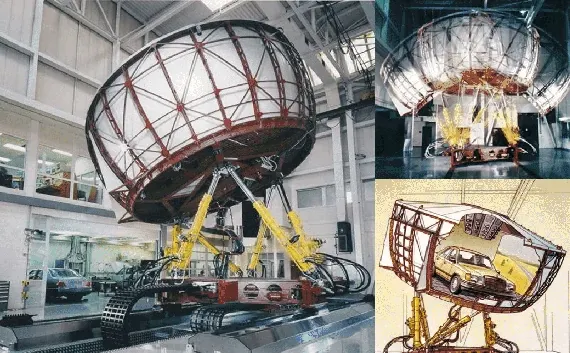

1992 Primer gran proyecto: simulador de conducción
En aquella época, el simulador de conducción era único en cuanto a aceleración y velocidad.

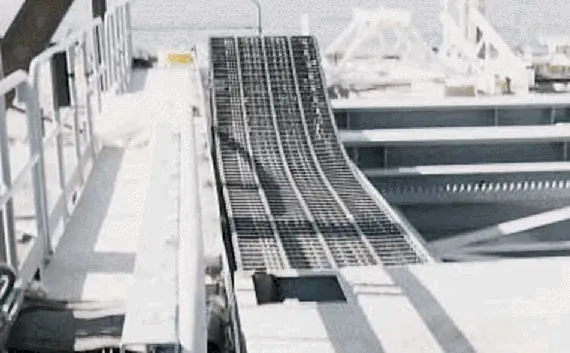

1993 Aplicación de derrape en alta mar
En las aplicaciones de "Rig Skidding", las duras condiciones ambientales y las elevadas cargas adicionales hacen que las condiciones sean difíciles. La aplicación se resolvió con éxito con la cadena de plástico-energía de la serie E4. Las ventajas frente a las cadenas de acero:
- Resistente a la corrosión y a los rayos UV
- Suave con los cables y mangueras gracias a la separación interior de plástico
- Ahorro de peso de hasta el 70 % en comparación con las cadenas de acero
- Diseño modular y fácil de modificar
- Resistente al agua de mar y apta para uso en alta mar

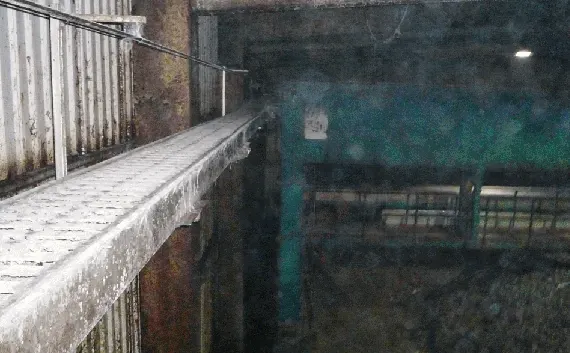

1995 Planta de compostaje
Suministro fiable de energía en condiciones de humedad extremadamente alta: En una planta de compostaje se instaló un carril guía de alta resistencia con una distancia entre apoyos de 6 m. El carril lleva una cadena portacables . Lleva una cadena portacables® (modelo 5050CR.40.300.S10.0.E) que se desplaza a 186 m y 0,17 m/s, incluidos el cable chainflex® y la manguera.

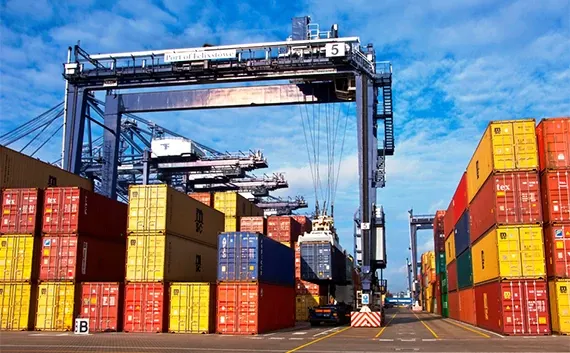

1996 RTG retrofit en el Reino Unido
Anteriormente, el pórtico sobre neumáticos estaba equipado con sistemas de festones o los llamados sistemas de arrastre por cable. Nuestro proyecto piloto con la cadena portacables 5050.35.250.0 incl. cable chainflex® y carril guía de acero inoxidable fue todo un éxito: hoy en día se utilizan más de 3.500 sistemas en todo el mundo.

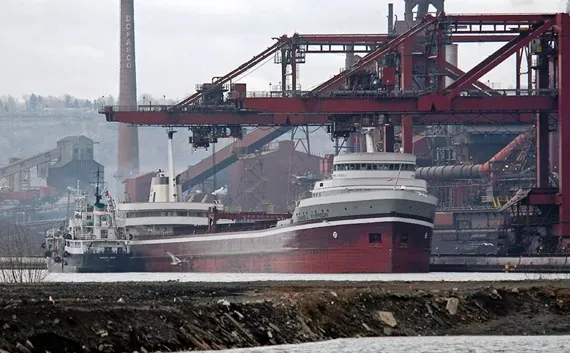

1997 Descargador de barcos en Canadá
La cadena portacables modelo 4040CR.15.250.0 se utiliza en dos descargadores de barcos en un carril guía de proyecto galvanizado con carcasa incluida. En una distancia de 151,5 metros, la cadena se desplaza a 5 m/s, una velocidad única en la época.

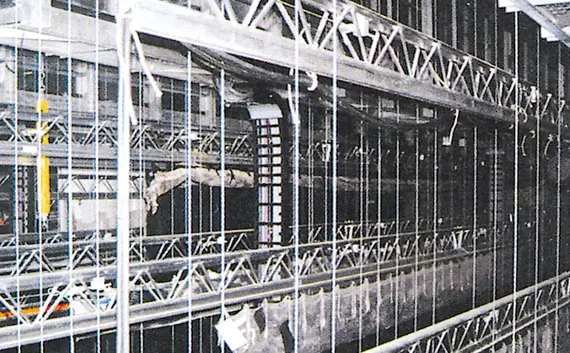

1998 Ópera Real de Londres
Solución en zig-zag para la tecnología escénica: en un vano de 30 metros del truss de la Ópera Real de Londres se instala una cadena electrónica® con una cesta de caída que ahorra espacio, en la que la cadena se pliega silenciosamente con un movimiento en zig-zag.
1999 Módulo de rotación para telescopio en Hawai
Un módulo de rotación para el telescopio Gemini a una altitud de 4200 metros en el volcán Mauna Kea en Hawai, los requisitos especiales aquí: alta resistencia a los rayos UV y al ozono, así como resistencia a los terremotos.
Aplicación de rotación con 540
Equipamiento: Azimut con cadena portacables® 640.600/600.400/1800.0, el espejo con cadena portacables® 5050.30.150/1825.0 aún puede girar 90°.
Las igus® cadenas portacables® suministradas originalmente por nosotros se siguen utilizando en la actualidad.

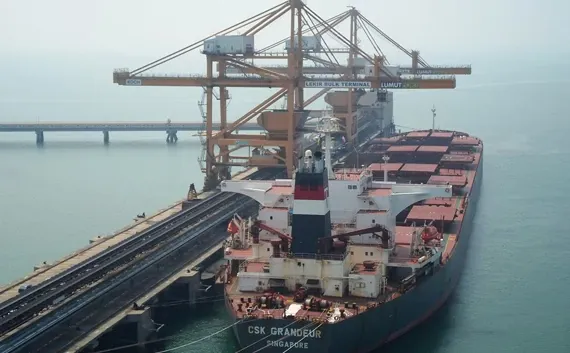

2003 Descargador de buques en Malasia
Tres cadenas portacables diferentes® garantizan un suministro de energía seguro para los descargadores de barcos:
Para el accionamiento longitudinal de 441 m de longitud, la cadena® 5050CR.28.300.0 sustituye al anterior enrollador de cable motorizado. Para el accionamiento del carro, la cadena® 5050CR.21/21/21.250.S10.0.E se desplaza a 3,16 m/s durante 90,5 metros. Para la cabina del conductor, se utiliza la cadena® 4040C.25.150.0 para un recorrido de 70,8 metros.

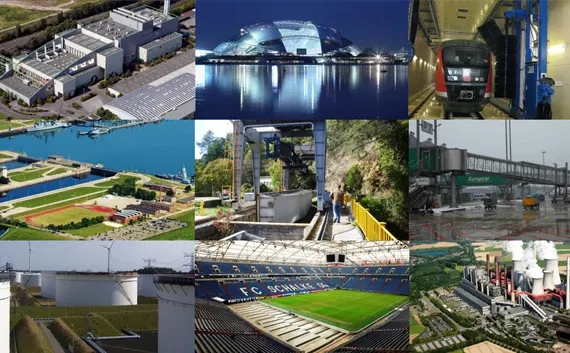

2003-2007 El negocio de los proyectos se acelera
Plantas incineradoras de residuos, cubiertas móviles de estadios y campos de juego, sistemas de lavado de trenes, esclusas marítimas, presas, pasarelas de embarque de pasajeros, depósitos de petróleo, centrales eléctricas, ...
Las referencias de éxito en numerosos sectores documentan nuestra experiencia en soluciones y nos animan a seguir adelante.

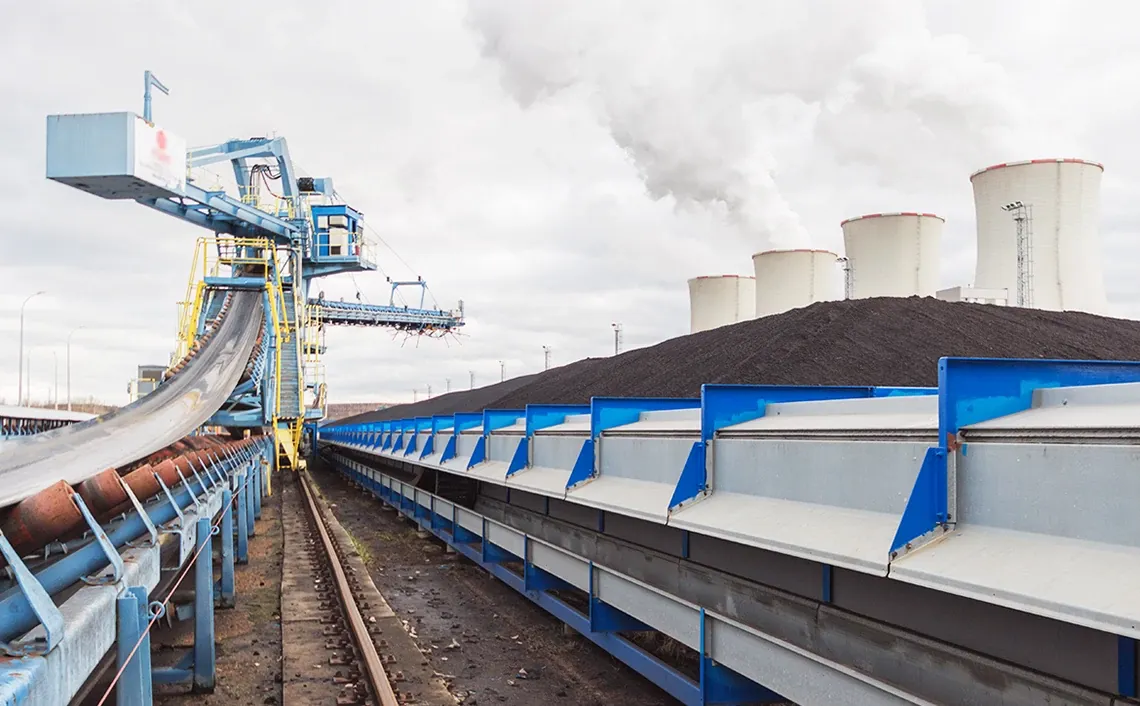

2007 Récord del mundo: Mayor distancia recorrida 615 m
Hemos instalado la cadena plástico-energética más larga del mundo en la central eléctrica de lignito de Tušimice, en la República Checa: circula por una vía de 615 metros. A veces está en funcionamiento continuo 24 horas al día, 7 días a la semana, y a veces está parada durante un mes. La cadena ha soportado estas condiciones hasta el día de hoy sin ningún problema, sólo ha habido que sustituir algunos travesaños de plástico entre medias. Se utiliza una cadena del tipo 5050RHD. Los eslabones de la cadena contienen rodillos, que reducen enormemente el coeficiente de fricción y ahorran un 57% de la energía motriz necesaria para mover el sistema de cadena portacables.

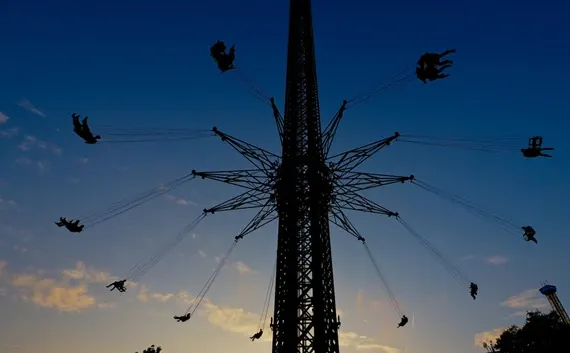

2009 Carrusel volante en Viena
Probablemente conozca la noria del Prater de Viena. Otra atracción es el carrusel de cadenas más grande del mundo en aquel momento, con una torre de 112 metros de altura. Para el suministro de energía se utilizó una cadena portacables® E4.56 con paquete de cables chainflex® y sistema vertical flizz® con 80 m de carrera. Velocidad: 2,7 m/s.

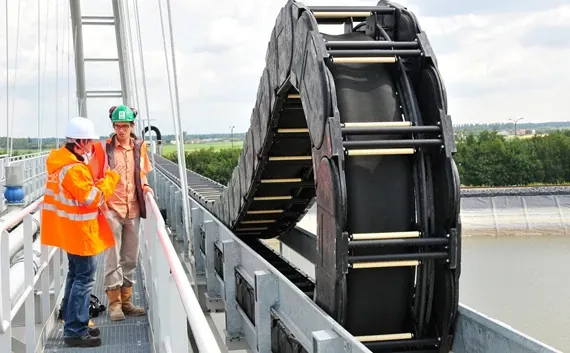

2010 Mayor cadena electrónica del mundo® en Bélgica
La E4.350R es la mayor cadena portacables del mundo y se está utilizando en el marco del proyecto Amoras, en Bélgica. En la planta de tratamiento de limo, la cadena portacables® funciona con un cable chainflex® de 137 m y una manguera de 300 mm de grosor, que pesa unos 100 kg/m cuando está llena de limo y sedimentos. Además del sistema de suministro de energía, se instalaron una canaleta guía de aluminio resistente a la corrosión y la herramienta de diagnóstico iSense EC.P. La herramienta mide las fuerzas de tracción/empuje de la cadena y las compara con un valor objetivo calculado.

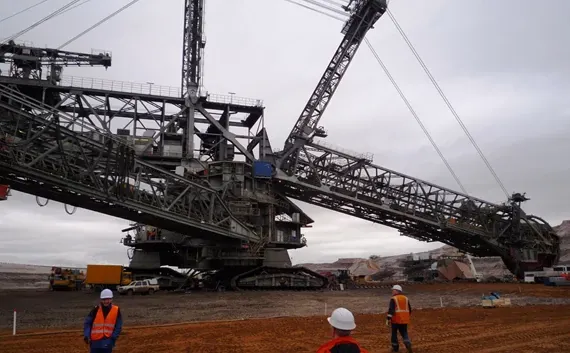

Excavadora de rueda de cangilones 2010
En un recuperador de los años 60 y 70, se utiliza un suministro de energía giratorio de 360° en lugar de un anillo colector en los espacios más reducidos y en condiciones de suciedad extrema. La cadena portacables® 5050C.30/30.400/6850.0 con cable de fibra óptica y tecnología de red, un carril guía igus® e islas flotantes "" se instalaron para garantizar un guiado fiable incluso en caso de vibraciones y posiciones inclinadas.

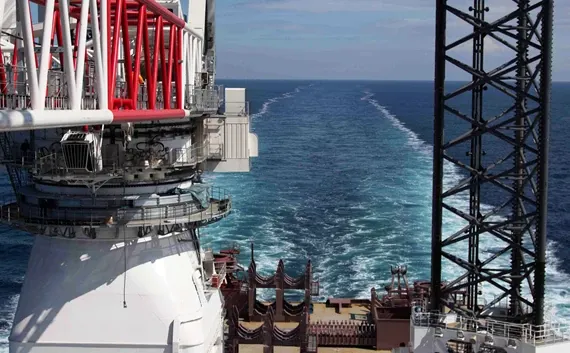

2012 Offshore: módulo de rotación de 900
Hemos instalado un módulo multirrotación de 900° en la grúa envolvente de pata "" de un buque de instalación de turbinas eólicas. Permite el guiado seguro de cables de fibra óptica y otros cables de datos, que se utilizan, entre otras cosas, para el sistema de control de las cámaras de la grúa. El sistema completo se diseñó e instaló conforme a los requisitos del cliente y se aprobó durante la prueba de funcionamiento.

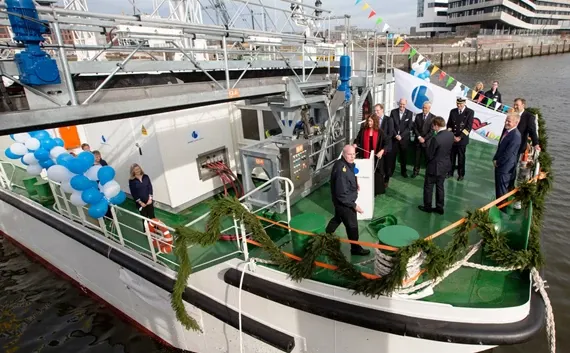

2014 Conexión eléctrica en tierra para barcaza de GNL
Hemos desarrollado la pasarela de tierra igus® para conectar una barcaza de GNL al muelle. Por un lado, permite el traslado de personas del barco a tierra. Por otro lado, contiene un sistema portacables igus® que transporta cuatro cables de media tensión con conectores, que se conectan a grandes cajas de suministro eléctrico en el muelle. El sistema también compensa los movimientos constantes de la barcaza y puede compensar las fluctuaciones de las mareas y un oleaje de hasta 8 metros.
2015 Desmantelamiento de una plataforma de perforación en alta mar

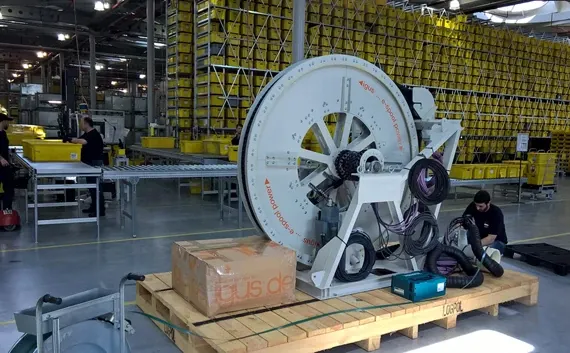

Para desmontar una plataforma de perforación en alta mar, la herramienta de corte necesaria, incluida la supervisión por cámara, se bajó 50 metros en las patas de soporte de la plataforma de perforación utilizando el e-spool® power, un tambor de cable sin anillo deslizante de igus®. A continuación, la plataforma pudo desmontarse y prepararse para el transporte.
2016 Mayor módulo giratorio
Utilizamos el módulo giratorio más grande del momento en los cabrestantes del sistema de tracción del riser en la torreta giratoria "Mooring Turret" (torreta de amarre) de un FPSO. Ángulo de rotación máximo: 380°.

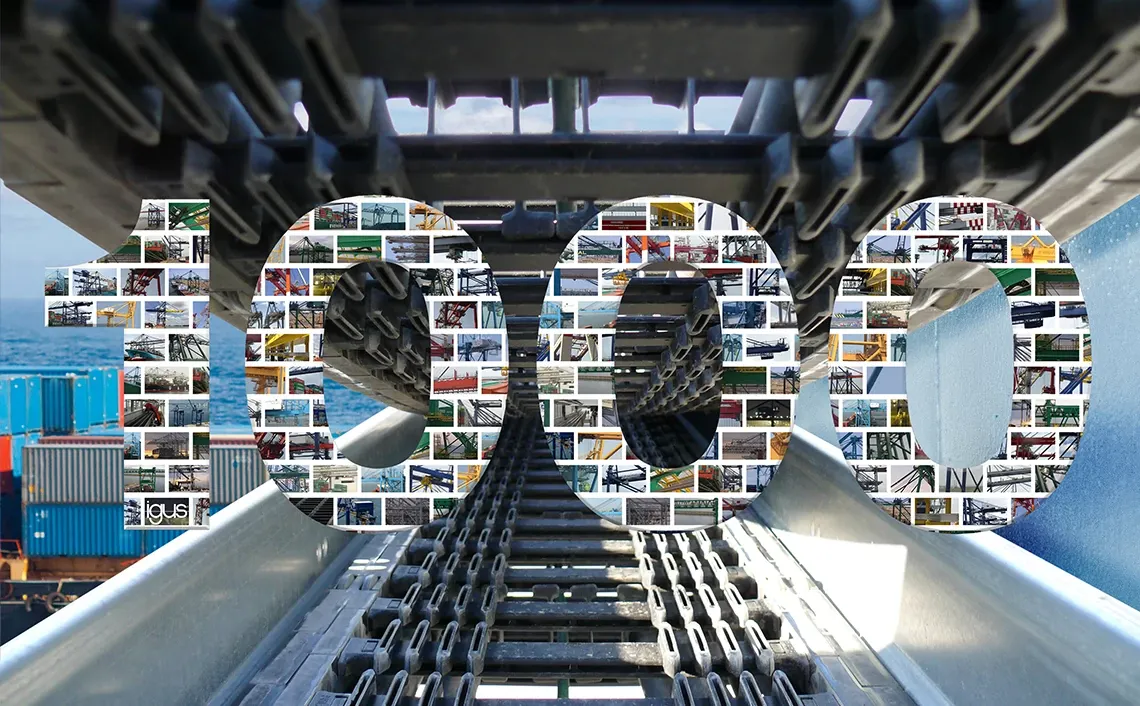

2017 1.000 grúas STS equipadas con cadena portacables®
En 2017, equipamos la grúa buque-tierra número 1.000 con un sistema de cadena portacables® de igus®, lo que demuestra que la tendencia hacia componentes ligeros y duraderos se ha convertido en el estado del arte en todo el mundo. En la gran mayoría de los casos, las cadenas portacables de rodillos se utilizan en trayectos largos, lo que aumenta la vida útil de los componentes, reduce la potencia de accionamiento y disminuye considerablemente el ruido.

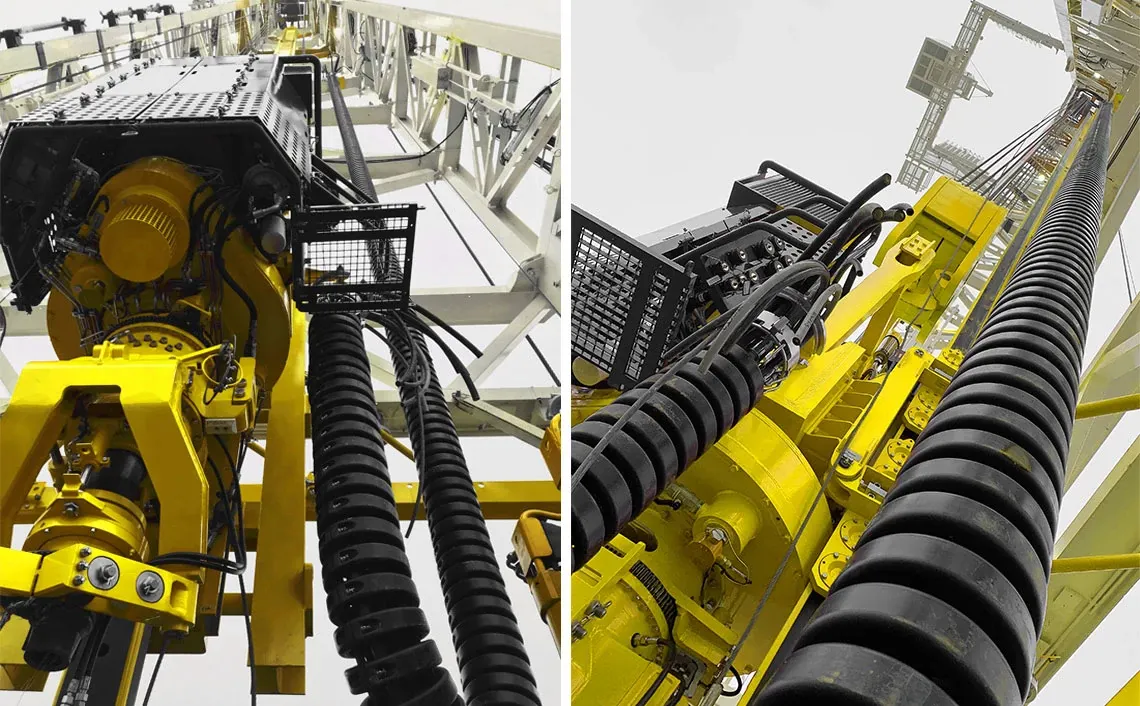

2019 e-loop® para aplicaciones suspendidas
Para un tendido seguro de los cables en aplicaciones suspendidas en las industrias del petróleo y el gas y en alta mar, en maquinaria de construcción, energía en tierra o centrales eólicas, hemos desarrollado la cadena portacables modular e-loop®. Garantiza un radio de curvatura definido del cable y resiste vibraciones y golpes. En los sistemas de accionamiento superior, el e-loop® es una alternativa a los bucles de servicio, que pueden desprenderse en condiciones de viento extremo y en los que los cables pueden romperse por falta de guiado.

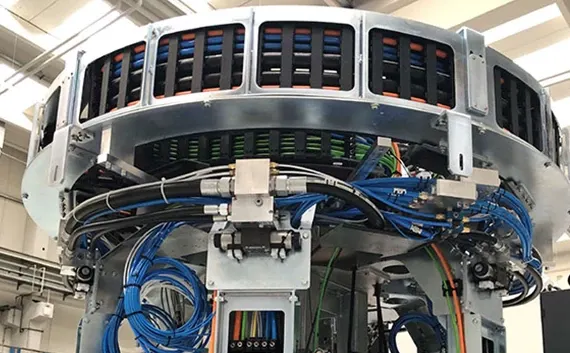

2020 Radio de curvatura inversa a alta velocidad
En el torno automático de Gildemeister Italiana S.p.A., un tambor con 6 husillos desplaza las piezas a las herramientas respectivas con gran precisión en sólo 0,65 segundos. Para volver a la posición inicial, el tambor tiene que girar 300° hacia atrás. La unidad, que pesa más de 3 toneladas, sólo necesita un segundo para hacerlo. Aquí se utiliza un sistema de suministro de energía único de igus®, que sigue la rotación del tambor y permite los movimientos lineales de los tambores de husillo - con 8 cadenas portacables, 64 cables y 73 mangueras. Gildemeister Italiana recibió el vector de oro 2020 por la aplicación.
