L max.: |
|

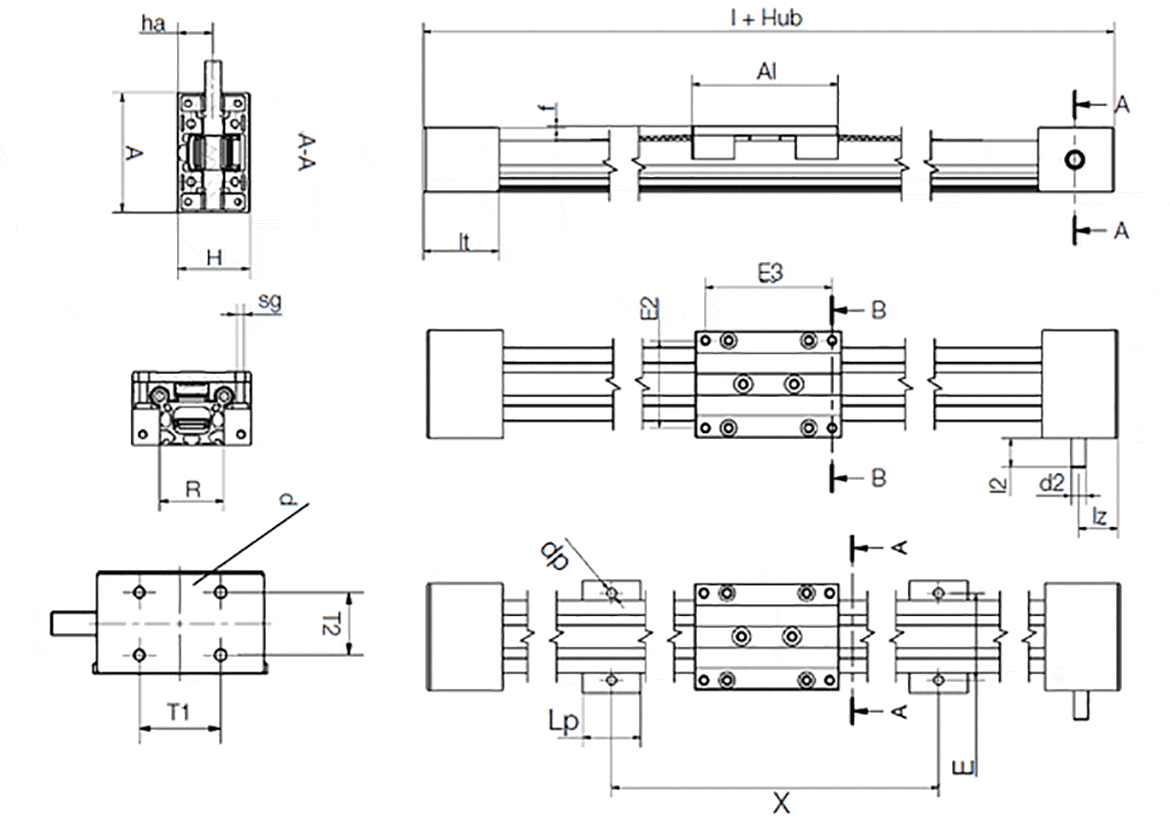

Nº de art. | Peso sin carrera [kg] | Peso con 100 mm de carrera (kg) | Máx. longitud de carrera (mm) | A -0,3 | Al | H | E2 ±0,15 | l | hc | E3 ±0,15 | R ±0,15 | f | Precio unitario por recorrido de 100 mm | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ZLW-1040-02-B-100-L/R (1) | 0,9 | 0,14 | 2000 | 74 | 100 | 45 | 60 | 204 | 22,5 | 87 | 40 | 1 | 720,26 EUR | |
ZLW-1040-02-E-100-L (1) | 0,7 | 0,14 | 1000 | 74 | 100 | 45 | 60 | 204 | 22,5 | 87 | 40 | 1 | 514,08 EUR | |
ZLW-1040-02-B-100-R (1) | 0,9 | 0,14 | 2000 | 74 | 100 | 45 | 60 | 204 | 22,5 | 87 | 40 | 1 | 679,03 EUR | |
ZLW-1040-02-B-100-L (1) | 0,9 | 0,14 | 2000 | 74 | 100 | 45 | 60 | 204 | 22,5 | 87 | 40 | 1 | 679,03 EUR | |
ZLW-1040-02-S-100-L/R (2) | 1 | 0,14 | 2000 | 74 | 100 | 45 | 60 | 204 | 22,5 | 87 | 40 | 1 | 1.282,63 EUR | |
ZLW-1040-02-S-100-L (2) | 1 | 0,14 | 2000 | 74 | 100 | 45 | 60 | 204 | 22,5 | 87 | 40 | 1 | 1.241,39 EUR | |
ZLW-1040-02-B-150-L (1) | 0,9 | 0,14 | 2000 | 74 | 150 | 45 | 60 | 254 | 22,5 | 137 | 40 | 1 | 728,85 EUR | |
ZLW-1040-02-S-100-R (2) | 1 | 0,14 | 2000 | 74 | 100 | 45 | 60 | 204 | 22,5 | 87 | 40 | 1 | 1.241,39 EUR | |
ZLW-1040-02-B-150-R (1) | 0,9 | 0,14 | 2000 | 74 | 150 | 45 | 60 | 254 | 22,5 | 137 | 40 | 1 | 728,86 EUR | |
ZLW-1040-02-B-150-L/R (1) | 0,9 | 0,14 | 2000 | 74 | 150 | 45 | 60 | 254 | 22,5 | 137 | 40 | 1 | 770,09 EUR | |
ZLW-1040-02-S-150-L (2) | 1 | 0,14 | 2000 | 74 | 150 | 45 | 60 | 254 | 22,5 | 137 | 40 | 1 | 1.291,22 EUR | |
ZLW-1040-02-S-150-R (2) | 1 | 0,14 | 2000 | 74 | 150 | 45 | 60 | 254 | 22,5 | 137 | 40 | 1 | 1.291,22 EUR | |
ZLW-1040-02-S-150-L/R (2) | 1 | 0,14 | 2000 | 74 | 150 | 45 | 60 | 254 | 22,5 | 137 | 40 | 1 | 1.332,46 EUR | |
ZLW-1040-02-B-200-L (1) | 0,9 | 0,14 | 2000 | 74 | 200 | 45 | 60 | 304 | 22,5 | 187 | 40 | 1 | 735,72 EUR | |
ZLW-1040-02-B-200-R (1) | 0,9 | 0,14 | 2000 | 74 | 200 | 45 | 60 | 304 | 22,5 | 187 | 40 | 1 | 735,72 EUR | |
ZLW-1040-02-B-200-L/R (1) | 0,9 | 0,14 | 2000 | 74 | 200 | 45 | 60 | 304 | 22,5 | 187 | 40 | 1 | 776,96 EUR | |
ZLW-1040-02-S-200-L (2) | 1 | 0,14 | 2000 | 74 | 200 | 45 | 60 | 304 | 22,5 | 187 | 40 | 1 | 1.298,10 EUR | |
ZLW-1040-02-S-200-R (2) | 1 | 0,14 | 2000 | 74 | 200 | 45 | 60 | 304 | 22,5 | 187 | 40 | 1 | 1.298,10 EUR | |
ZLW-1040-02-S-200-L/R (2) | 1 | 0,14 | 2000 | 74 | 200 | 45 | 60 | 304 | 22,5 | 187 | 40 | 1 | 1.339,33 EUR |
(1) Medida d2: 6mm cuadrado / con adaptador Ø10mm y medida X a elegir
(2) Medida X a elegir

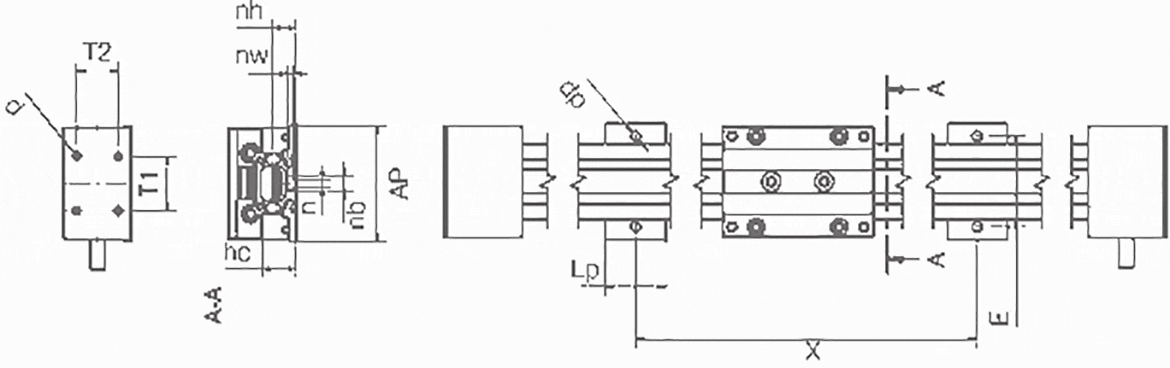

Nº de art. | lt ±0,3 | sg | ha | lz | l2 | d2 | X | E ±0,2 | AP -l | LP | dp | n | nb | nw | nh | T1 | T2 | d |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ZLW-1040-02-B-100-L/R (1) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-E-100-L (1) | 52 | M6 | 22 | 27 | 20 | 10 | Neopreno con fibra de vidrio | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-B-100-R (1) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-B-100-L (1) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-S-100-L/R (2) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-S-100-L (2) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-B-150-L (1) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-S-100-R (2) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-B-150-R (1) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-B-150-L/R (1) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-S-150-L (2) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-S-150-R (2) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-S-150-L/R (2) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-B-200-L (1) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-B-200-R (1) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-B-200-L/R (1) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-S-200-L (2) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-S-200-R (2) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
ZLW-1040-02-S-200-L/R (2) | 52 | M6 | 22 | 27 | 20 | 10 | - | 60 | 78 | 40 | 6,4 | 5,2 | 9,5 | 4,3 | 15,5 | 36 | 26,5 | 5 |
(1) Medida d2: 6mm cuadrado / con adaptador Ø10mm y medida X a elegir
(2) Medida X a elegir

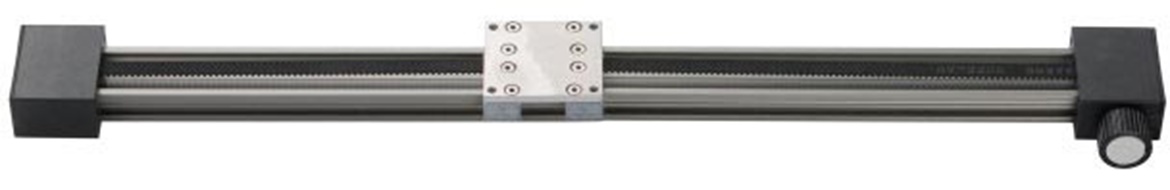

ZLW | Módulos lineales con correa drylin® W | ||||||
-1040 | Tamaño 1040 (diámetro del eje del guiado 10 mm /Distancia de eje 40 mm) | ||||||
-02 | 01 = Cojinete de plástico en desviación 02 = rodamiento de bolas en desviación | ||||||
-B | B = Basic S = Estándar | ||||||
-100 | Longitud de carro en tamaño de instalación 1040: Estándar 100 mm / cargo adicional para las opciones 150 / 200 mm) | ||||||

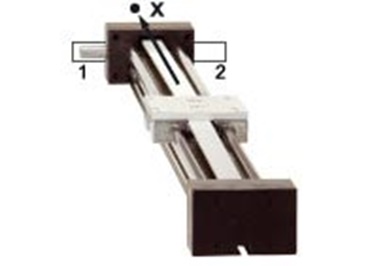

-L | L = punta del husillo a la izquierda R = punta del husillo a la derecha L/R = punta del husillo a ambos lados | ||||||
-XX | Longitud de la carrera en mm |
